- Codice RS:
- 906-1029
- Codice costruttore:
- CPC1020N
- Costruttore:
- IXYS
80 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Cadauno (in un sacchetto da 5)
3,394 €
(IVA esclusa)
4,141 €
(IVA inclusa)
Unità | Per unità | Per Borsa* |
5 - 245 | 3,394 € | 16,97 € |
250 - 495 | 3,276 € | 16,38 € |
500 - 995 | 3,146 € | 15,73 € |
1000 - 2495 | 3,048 € | 15,24 € |
2500 + | 2,936 € | 14,68 € |
*prezzo indicativo |
- Codice RS:
- 906-1029
- Codice costruttore:
- CPC1020N
- Costruttore:
- IXYS
Documentazione Tecnica
Normative
- Paese di origine:
- PH
Dettagli prodotto

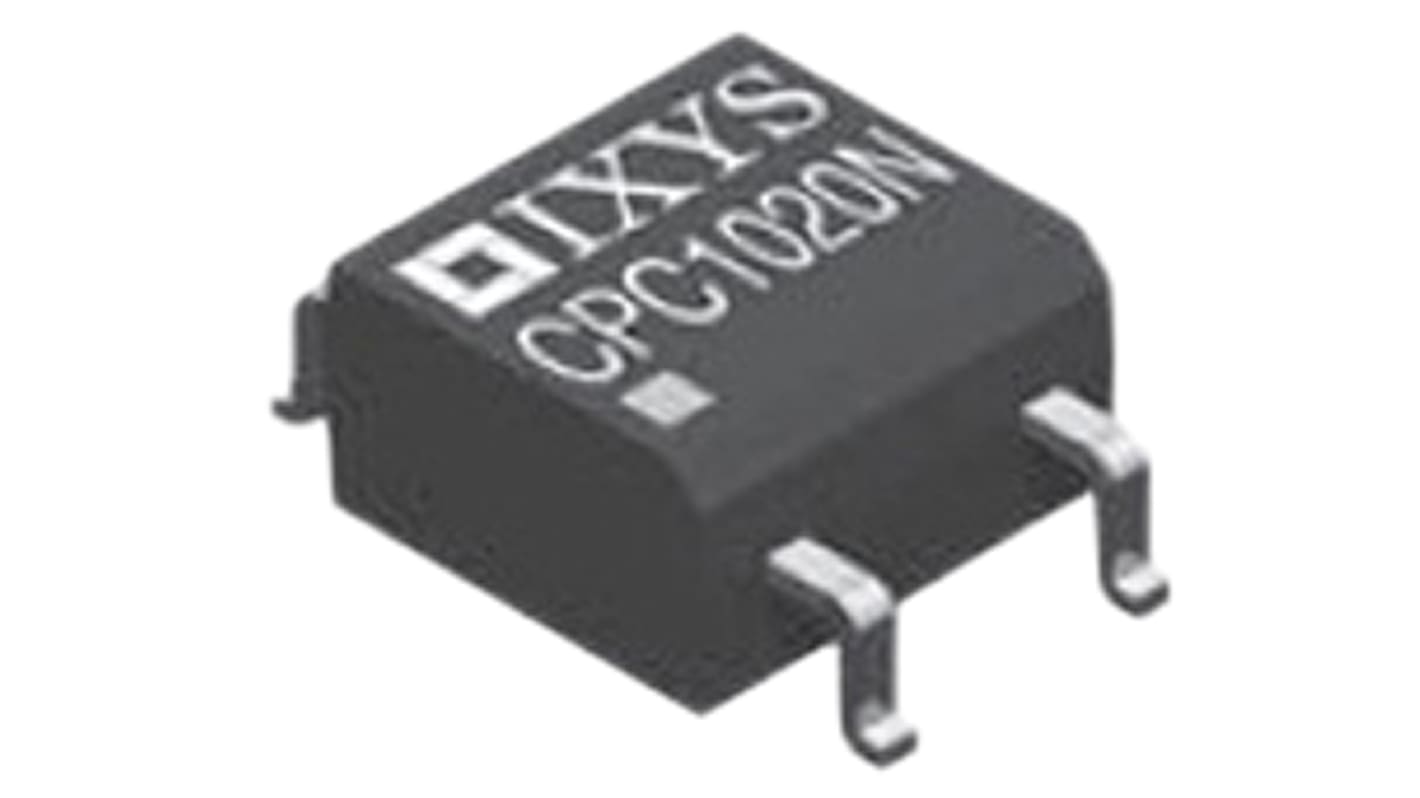

Relè OptoMOS SOP 1-Form-A 1500 Vrms, CPC
Questi relè a stato solido miniaturizzati unipolari hanno contatti normalmente aperti (1-Form-A) e dispongono di un contenitore SOP a 4 pin. Sono in grado di fornire un isolamento in ingresso-uscita di 1500 Vrms utilizzando la tecnologia dei MOSFET ad accoppiamento ottico.
Le uscite sono state realizzate con efficienti interruttori MOSFET e stampi fotovoltaici e la rinomata architettura OptoMos. L'ingresso è costituito da un LED a infrarossi ad elevata efficienza che fornisce il controllo ad accoppiamento ottico.
L'uso di un contenitore a struttura verticale con doppio stampaggio ha consentito di produrre uno tra i relè più piccoli disponibili sul mercato. Questo comporta una riduzione dello spazio sulla scheda di almeno il 20% rispetto agli altri relè SOP a 4 pin di maggiori dimensioni.
Applicazioni potenziali:
Sicurezza: rilevatori a infrarossi passivi (PIR), segnalazione dati e circuiti di sensori
Strumentazione: multiplexer, acquisizione dati, commutazione elettronica e sottosistemi I/O
Contatori (di energia attiva, acqua e gas)
Apparecchiatura medica: isolamento di pazienti/apparecchiature
Industria aerospaziale
Controlli industriali
Circuiti di sensori
Strumentazione
Multiplexer
Acquisizione dati
Le uscite sono state realizzate con efficienti interruttori MOSFET e stampi fotovoltaici e la rinomata architettura OptoMos. L'ingresso è costituito da un LED a infrarossi ad elevata efficienza che fornisce il controllo ad accoppiamento ottico.
L'uso di un contenitore a struttura verticale con doppio stampaggio ha consentito di produrre uno tra i relè più piccoli disponibili sul mercato. Questo comporta una riduzione dello spazio sulla scheda di almeno il 20% rispetto agli altri relè SOP a 4 pin di maggiori dimensioni.
Applicazioni potenziali:
Sicurezza: rilevatori a infrarossi passivi (PIR), segnalazione dati e circuiti di sensori
Strumentazione: multiplexer, acquisizione dati, commutazione elettronica e sottosistemi I/O
Contatori (di energia attiva, acqua e gas)
Apparecchiatura medica: isolamento di pazienti/apparecchiature
Industria aerospaziale
Controlli industriali
Circuiti di sensori
Strumentazione
Multiplexer
Acquisizione dati
Caratteristiche
Isolamento in ingresso/uscita di 1500 Vrms
Per il funzionamento sono necessari solo 0,5 mA di corrente LED
Contenitore SOP a 4 pin di piccole dimensioni
Altamente affidabili
Senza generazione di archi elettrici e senza circuiti soppressori
Nessuna generazione EMI/RFI
Immune ai campi EM irradiati
Saldabili a onda
Isolamento in ingresso/uscita di 1500 Vrms
Per il funzionamento sono necessari solo 0,5 mA di corrente LED
Contenitore SOP a 4 pin di piccole dimensioni
Altamente affidabili
Senza generazione di archi elettrici e senza circuiti soppressori
Nessuna generazione EMI/RFI
Immune ai campi EM irradiati
Saldabili a onda
Standard
Componente con riconoscimento UL: documento E76270
Componente con certificazione CSA: certificato 1172007
Componente con certificazione EN/IEC 60950-1: certificato B 13 12 82667 003
Componente con certificazione CSA: certificato 1172007
Componente con certificazione EN/IEC 60950-1: certificato B 13 12 82667 003
Relè a stato solido Ixys, montaggio su circuito stampato
Specifiche
Attributo | Valore |
---|---|
Corrente di carico massima | 1,2 A c.c. |
Tipo di montaggio | Montaggio superficiale |
Tipo switching | c.c. |
Numero di poli | 1 |
Tipo di terminale | Pin per circuito stampato |
Configurazione contatto | SPST |
Uscita | MOSFET |
Tipo di relè | OptoMOS |
Package | SOP |
Tempo max. di attivazione | 3ms |
Dimensioni | 4.089 x 3.81 x 2.1203mm |
Corrente di dispersione | 1 μA |
Altezza | 2.1mm |
Caratteristiche speciali | Senza generazione di archi elettrici e senza circuiti soppressori, elevata affidabilità, immune all'interfaccia FM irradiata, senza generazione di EMI/RFI, saldabile a onda |
Capacità | 33pF |
Standard soddisfatti | CSA, EN/IEC 60950-1, Certificato B 13 12 82667 003, UL file E76270 |
Minima temperatura operativa | -40°C |
Temperatura di esercizio | -40 → +85°C |
Profondità | 3.8mm |
Lunghezza | 4.1mm |
Massima temperatura operativa | +85°C |
