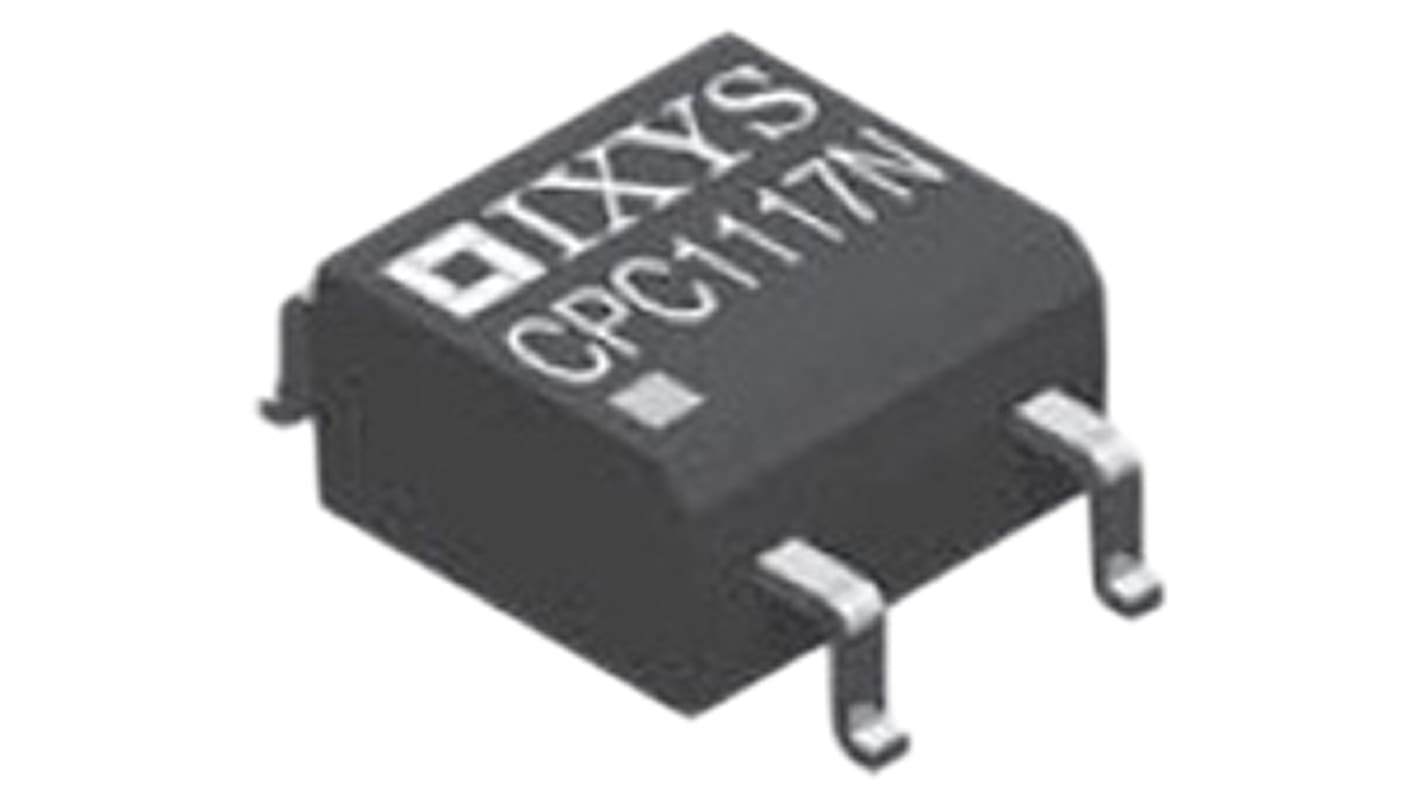

Relè a stato solido CPC1117N, Montaggio superficiale, 150 mA, c.c., SP-NC

Questi relè a stato solido miniaturizzati unipolari hanno contatti normalmente chiusi (1-Form-B) e dispongono di un contenitore SOP a 4 pin. Sono in grado di fornire un isolamento in ingresso-uscita di 1500 Vrms utilizzando la tecnologia dei MOSFET ad accoppiamento ottico.

Le uscite sono state realizzate con efficienti interruttori MOSFET e stampi fotovoltaici e la rinomata architettura OptoMos. L'ingresso è costituito da un LED a infrarossi ad elevata efficienza che fornisce il controllo ad accoppiamento ottico.

L'uso di un contenitore a struttura verticale con doppio stampaggio ha consentito di produrre uno tra i relè più piccoli disponibili sul mercato. Questo comporta una riduzione dello spazio sulla scheda di almeno il 20% rispetto agli altri relè SOP a 4 pin di maggiori dimensioni.

Applicazioni potenziali:
Sicurezza: rilevatori a infrarossi passivi (PIR), segnalazione dati e circuiti di sensori
Strumentazione: multiplexer, acquisizione dati, commutazione elettronica e sottosistemi I/O
Contatori (di energia attiva, acqua e gas)
Apparecchiatura medica: isolamento di pazienti/apparecchiature
Industria aerospaziale
Controlli industriali
Circuiti di sensori
Strumentazione
Multiplexer
Acquisizione dati

Caratteristiche
Isolamento in ingresso/uscita di 1500 Vrms
Per il funzionamento sono necessari solo 0,5 mA di corrente LED
Contenitore SOP a 4 pin di piccole dimensioni
Altamente affidabili
Senza generazione di archi elettrici e senza circuiti soppressori
Nessuna generazione EMI/RFI
Immune ai campi EM irradiati
Saldabili a onda

Componente con riconoscimento UL: documento E76270
Componente con certificazione CSA: certificato 1172007
Componente con certificazione EN/IEC 60950-1: certificato B 13 12 82667 003
