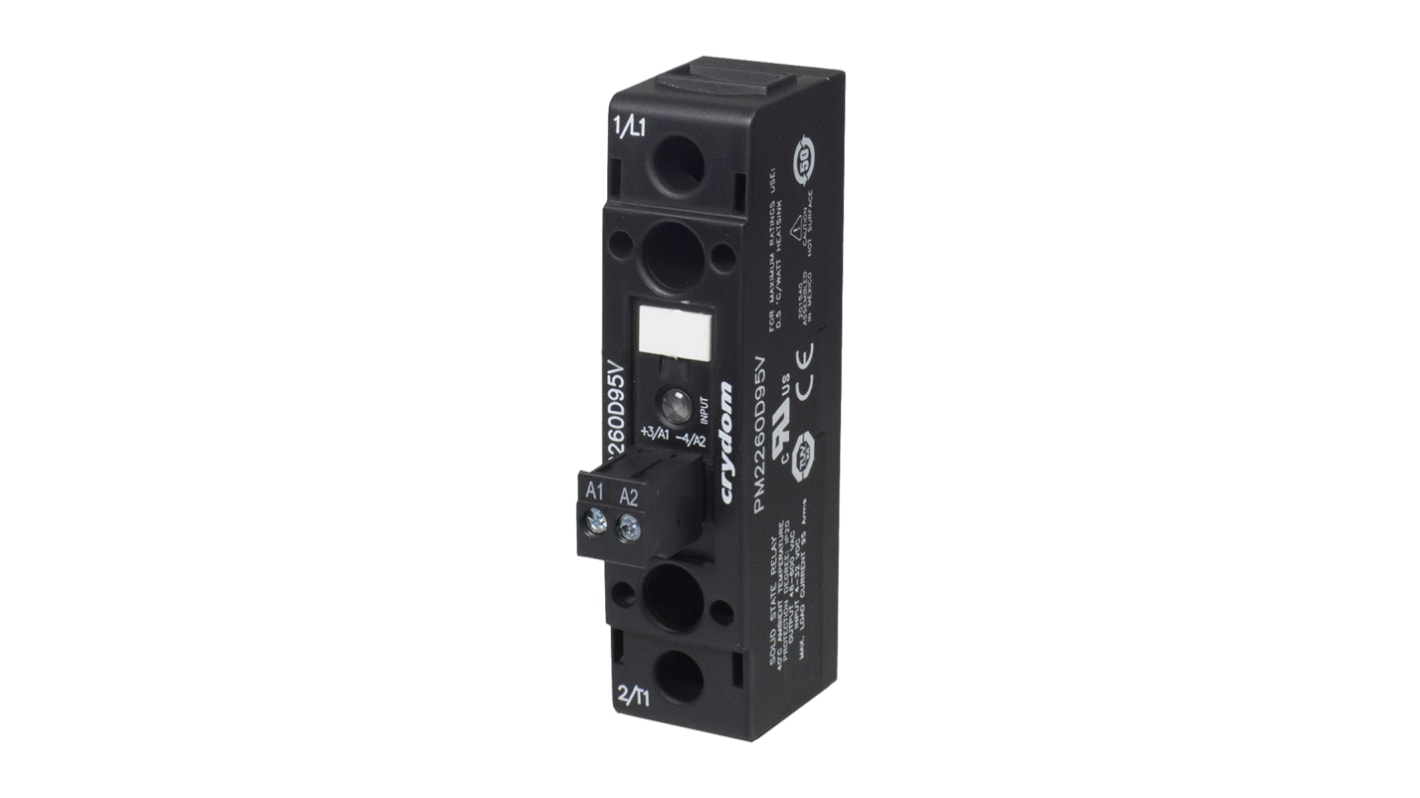

Relè a stato solido PM2260D95V, Montaggio a pannello, 95 A, 600 V rms, Zero-cross, SP

La serie NOVA22 è composta da relè a stato solido per montaggio a pannello e su guida DIN che offrono una densità di potenza più elevata, fino a 90 Amp, e un maggior numero di opzioni di collegamento rispetto a qualsiasi altro relè a stato solido equivalente disponibile sul mercato. La serie DR22 è una versione per il montaggio su guida DIN mentre la serie PM22 è una versione per il montaggio a pannello. I relè NOVA22 sono gli unici sul mercato in grado di offrire una più ampia gamma di temperature, da -40 a +80 °C, e una maggiore resistenza alla sovracorrente, 1290 Amp x 20 msec. I modelli con valore I2t elevato consentono l'uso del relè a stato solido unitamente agli interruttori automatici anziché ai fusibili, ciò garantisce una protezione contro i cortocircuiti nel coordinamento di tipo 2, secondo la norma IEC60947-4-1. Il modelli NOVA22 con configurazione a contattore dispongono di un connettore a innesto per l'ingresso di comando, disponibile con morsetto a vite oppure a molla. La serie DR22 è disponibile con tensione di uscita c.a. da 18 a 600 V c.a. o tensione di uscita c.c. da 1 a 200 V c.c.. I relè a stato solido NOVA22 DR22 sono gli unici relè da 22,5 mm disponibili sul mercato con montaggio su guida DIN, in grado di raggiungere 35 Amp a 40 °C.

Contenitore largo 22,5 mm
Potenza nominale in uscita fino a 95 A a 600 V c.a.
Comando c.a. o c.c.
Opzioni di comando ingresso da 4 a 32 V c.c., da 90 a 280 V c.a./c.c. o da 18 a 52 V c.a./c.c.
Configurazione relè o contattore
Vite di sollevamento per semplificare il collegamento di terminali ad anello
Protezione da sovratensione
Uscita a tensione zero o ad attivazione istantanea
Corrente nominale di cortocircuito di 100 kA
Valore massimo I2t di 8320 8320 A2S
Dissipatore integrato
Contenitore touch-safe IP20
Substrato BDC per prestazioni termiche superiori
Indicatore LED

Per la protezione termica compatibile con la serie NOVA22 per montaggio a pannello vedere il codice RS 9107343

Registrazione C-UL-US
I dispositivi con uscita c.a. dispongono di certificazione TUV secondo lo standard EN 62314
Conformità CE ai sensi della direttiva sulle basse tensioni e della direttiva EMC e conformità alle direttive RoHS e RoHS Cina

Relè a stato solido e accessori Crydom
