- Codice RS:
- 178-5024
- Costruttore:
- RS PRO
13 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
96,53 €
(IVA esclusa)
117,77 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 96,53 € |
5 - 9 | 92,67 € |
10 + | 88,81 € |
- Codice RS:
- 178-5024
- Costruttore:
- RS PRO
Documentazione Tecnica
Normative
- Paese di origine:
- GB
Dettagli prodotto

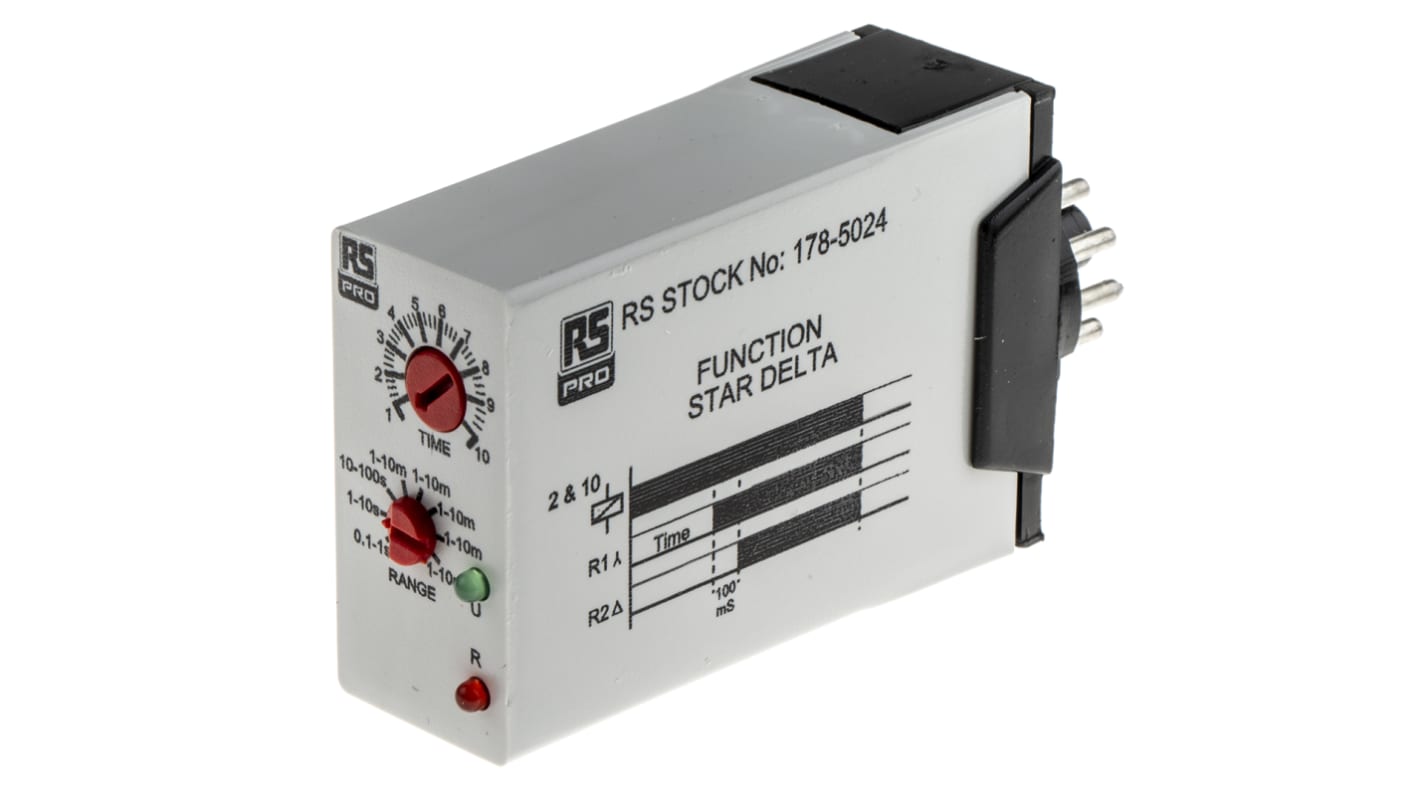

Un connettore a spina a 11 pin in 2x SPCO stella Delta delay timer. Viene fornito un selettore per selezionare quattro diversi intervalli di tempo da 0,1 sec a 10 minuti, quindi si ottiene una selezione di tempo fine su un intervallo selezionato tramite un potenziometro percentuale. Un LED verde di alimentazione è presente insieme a un LED rosso per indicare lo stato di uscita del relè. Tutti i dettagli sul terminale e le informazioni sulle funzioni sono chiaramente contrassegnate sui lati dell'alloggiamento. La fasatura viene avviata mediante alimentazione sui pin 2 e 10, che avvia immediatamente il tempo "stella" durante il quale i contatti "stella" rimangono chiusi. Dopo la scadenza della "stella" i contatti "stella" si aprono. Segue una pausa di 100msec e i contatti "Delta" si chiudono. La rimozione dell'alimentazione dopo aver completato la fasatura e i contatti del relè "Delta" si diseccitano; se la rimozione dell'alimentazione è prima del completamento della fasatura, il tempo rimanente viene annullato.
Innesto a 11 pin
2 uscite relè SPCO
Multi tensione 12-250 V c.a./c.c.
Intervallo di tempo Star multi da 0,1 sec a 10 min
Stella Delta dedicata
Doppia indicazione LED
2 uscite relè SPCO
Multi tensione 12-250 V c.a./c.c.
Intervallo di tempo Star multi da 0,1 sec a 10 min
Stella Delta dedicata
Doppia indicazione LED
Specifiche
Attributo | Valore |
---|---|
Tensione di alimentazione | 12 → 240V ca/cc |
Tipo di montaggio | A innesto |
Numero funzioni del timer | Ritardo stella-triangolo |
Gamma temporizzazione | 0.1 s → 10min |
Numero funzioni del timer | Singolo |
Configurazione contatto | 2 x SPDT |
Incremento temporizzazione | Minuti, Secondi |
Corrente massima | 8A |
Tensione massima | 250V |
Configurazione interruttore | 2 x SPDT |
Tipo di terminale | Connettore a 11 pin |
Alimentazione | Esterno |
Larghezza | 24mm |
Tensione minima | 12V ca/cc |
Lunghezza | 48mm |
Profondità | 74mm |
Massima temperatura operativa | +65°C |
Ritardo | 100ms |
Minima temperatura operativa | -20°C |
