- Codice RS:
- 178-5028
- Costruttore:
- RS PRO
3 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
122,96 €
(IVA esclusa)
150,01 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 122,96 € |
5 - 9 | 118,04 € |
10 + | 113,12 € |
- Codice RS:
- 178-5028
- Costruttore:
- RS PRO
Documentazione Tecnica
Normative
- Paese di origine:
- GB
Dettagli prodotto

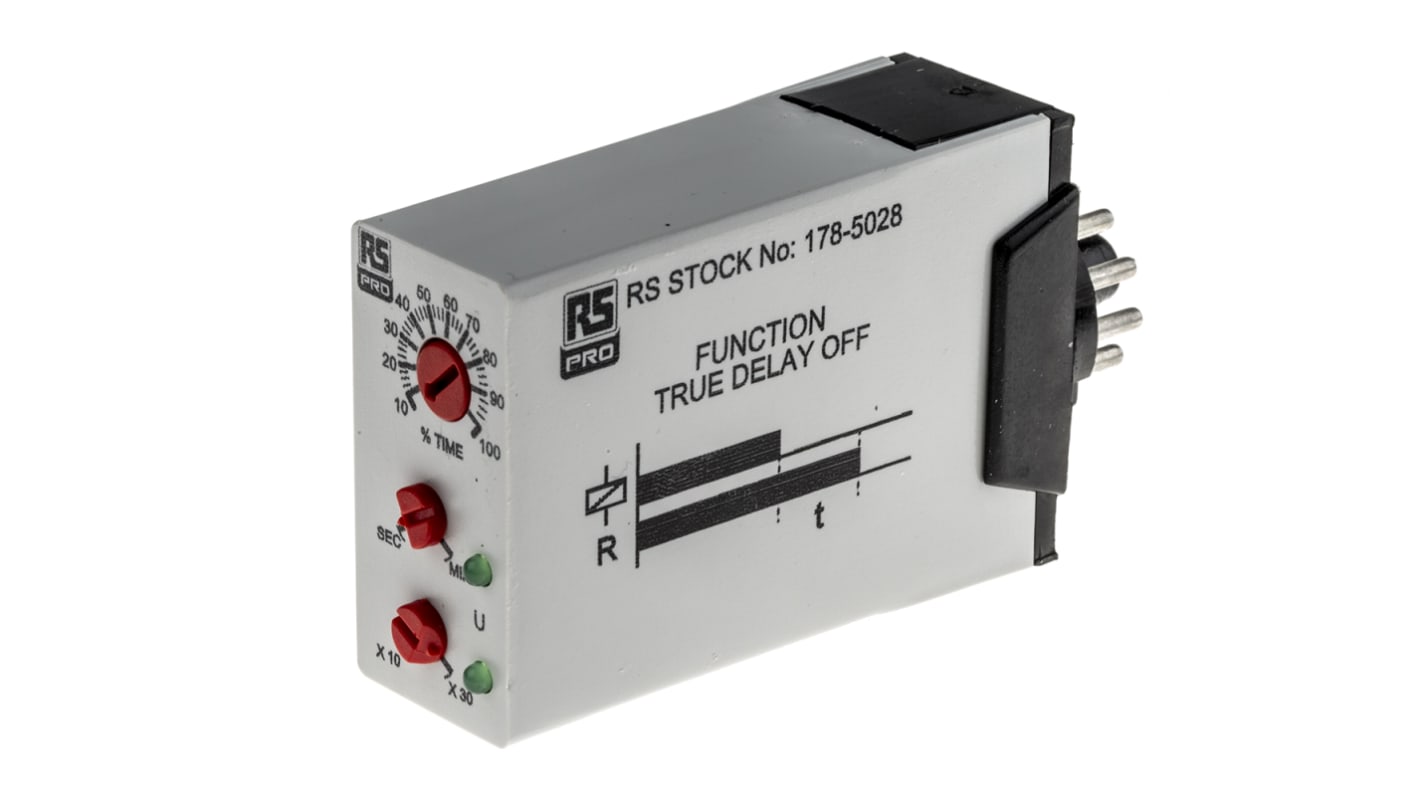

Un timer di spegnimento ritardato effettivo DPCO a spina a 11 pin. Le unità sono dotate di tensione di alimentazione selezionabile tramite il collegamento a diversi pin. Sono disponibili due selettori per selezionare quattro diversi intervalli di tempo da 0,1 sec a 30 minuti, la selezione fine del tempo su un intervallo selezionato viene quindi ottenuta tramite un potenziometro percentuale. Sono presenti due alimentatori verdi sui LED per indicare che l'alimentazione è in buone condizioni. Al momento della rimozione della tensione di alimentazione e quindi dell'inizio della temporizzazione, i LED di questo timer si spengono. Tutti i dettagli dei pin e le informazioni sulla funzione sono chiaramente contrassegnati sui lati dell'alloggiamento. Il relè eccita immediatamente la tensione di alimentazione viene applicata ai pin di alimentazione da 10 a 2, 5 o 6 a seconda della tensione di alimentazione richiesta. Quando la tensione di alimentazione viene rimossa, il relè viene mantenuto eccitato da un condensatore carico, la rimozione della tensione di alimentazione attiva il periodo di temporizzazione. Al termine del periodo di tempo, il relè si diseccita. Un'interruzione dell'alimentazione inferiore al tempo impostato verrà quindi ignorata. Poiché il relè viene mantenuto eccitato dopo la rimozione dell'alimentazione da un condensatore caricato, è necessario che il collegamento iniziale della tensione di alimentazione sia almeno 500mSec per facilitare la carica completa del condensatore.
Specifiche
Attributo | Valore |
---|---|
Tensione di alimentazione | 24 V ac/dc, 110 V ac, 230V ca |
Tipo di montaggio | A innesto |
Numero funzioni del timer | Ritardo alla diseccitazione |
Gamma temporizzazione | 0.1 s → 30min |
Numero funzioni del timer | Singolo |
Configurazione contatto | DPDT |
Incremento temporizzazione | Minuti, Secondi |
Corrente massima | 8A |
Tensione massima | 230V |
Configurazione interruttore | DPDT |
Tipo di terminale | Connettore a 11 pin |
Larghezza | 24mm |
Alimentazione | Esterno |
Tensione minima | 24V ca/cc |
Massima temperatura operativa | +65°C |
Lunghezza | 48mm |
Profondità | 74mm |
Minima temperatura operativa | -20°C |
Ritardo | 100ms |
