- Codice RS:
- 188-3547
- Codice costruttore:
- LMAT 12-48V AC/DC
- Costruttore:
- Broyce Control
1 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
5 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
66,17 €
(IVA esclusa)
80,73 €
(IVA inclusa)
Unità | Per unità |
1 + | 66,17 € |
- Codice RS:
- 188-3547
- Codice costruttore:
- LMAT 12-48V AC/DC
- Costruttore:
- Broyce Control
Documentazione Tecnica
Normative
- Paese di origine:
- GB

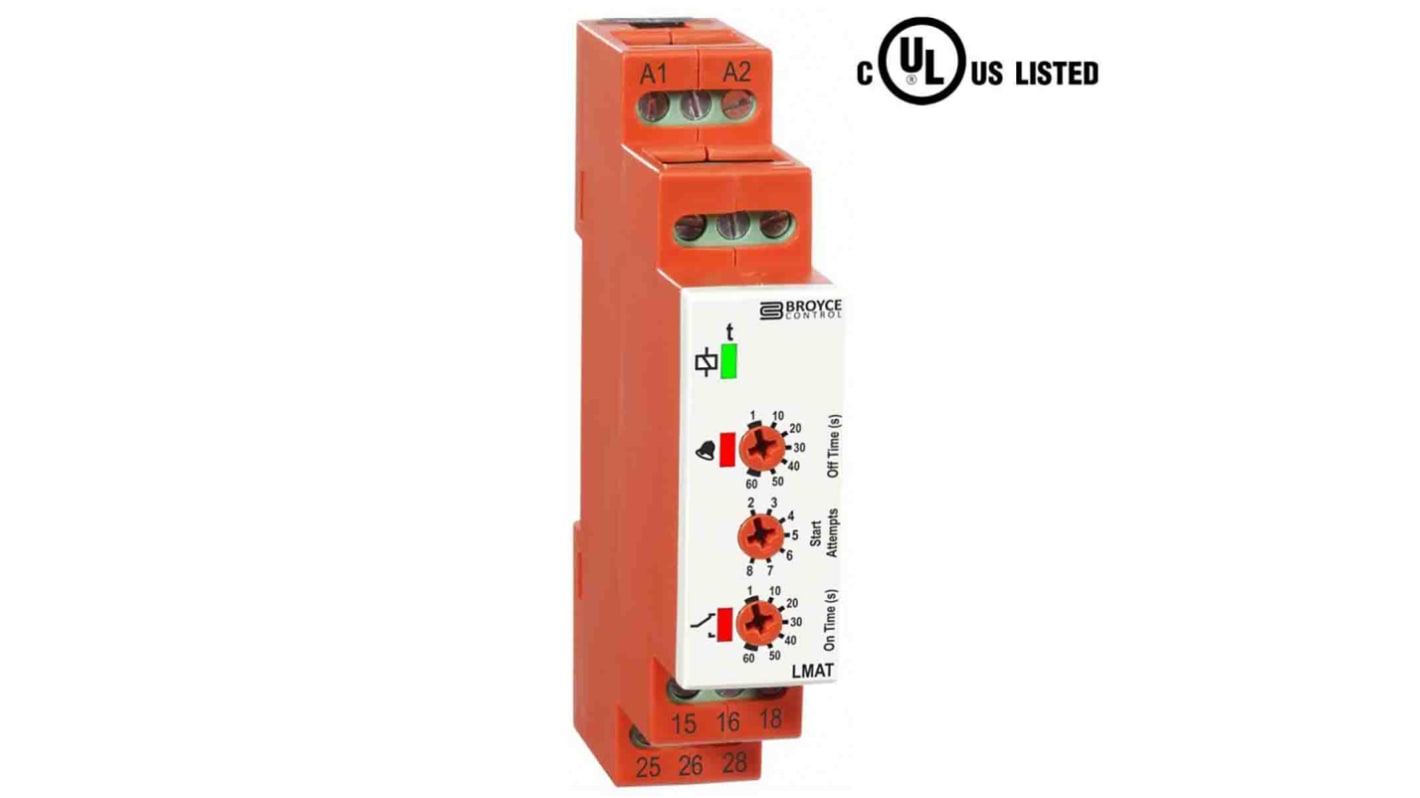

Dettagli prodotto
Il timer è disponibile con due relè separati. Quando viene applicata l'alimentazione, il primo relè (Tentativi) viene eccitato per il periodo di ritardo impostato su "ON", quindi diseccitato per il periodo di ritardo impostato su "Off". Questo è classificato come il "primo tentativo". Lo stesso relè continuerà a funzionare e a spegnersi per il "numero di tentativi" impostato sulla regolazione. Se tutti i tentativi sono consentiti, al termine dell'ultimo periodo di ritardo "ON", il primo relè si diseccita e il secondo relè (allarme) si eccita e rimane in questo stato. L'alimentazione deve essere rimossa e riapplicata per riavviare nuovamente la funzione.
Tentativo Multiplo Di Avvio
Progettato per limitare il numero di tentativi di avviamento del motore prima di fornire un allarme
Numero di tentativi selezionabili (2-8)
Multi-tensione (12 -48VAC/DC)
Intervallo di tempo singolo (1 - 60s)
2 uscite relè SPDT
Larghezza 17,5 mm, montaggio su guida DIN
Progettato per limitare il numero di tentativi di avviamento del motore prima di fornire un allarme
Numero di tentativi selezionabili (2-8)
Multi-tensione (12 -48VAC/DC)
Intervallo di tempo singolo (1 - 60s)
2 uscite relè SPDT
Larghezza 17,5 mm, montaggio su guida DIN
Specifiche
Attributo | Valore |
---|---|
Tensione di alimentazione | 12 → 48V ca/cc |
Tipo di montaggio | Guida DIN |
Numero funzioni del timer | Tentativo multiplo di avvio |
Gamma temporizzazione | 1 → 60s |
Numero di contatti | 1 |
Numero funzioni del timer | Singolo |
Configurazione contatto | SPDT |
Incremento temporizzazione | Secondi |
Corrente massima | 8A |
Tensione massima | 48V ca/cc |
Tipo di terminale | Vite |
Configurazione interruttore | 2 x SPDT |
Tensione minima | 12V ca/cc |
Larghezza | 66.5mm |
Alimentazione | Esterno |
Massima temperatura operativa | +60°C |
Lunghezza | 17.5mm |
Serie | LMAT |
Profondità | 89mm |
Ritardo | <100ms |
Minima temperatura operativa | -20°C |
- Codice RS:
- 188-3547
- Codice costruttore:
- LMAT 12-48V AC/DC
- Costruttore:
- Broyce Control
