- Codice RS:
- 827-8481
- Codice costruttore:
- 822TD10H-UNI
- Costruttore:
- Schneider Electric
2 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
3 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
95,67 €
(IVA esclusa)
116,72 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 95,67 € |
5 - 9 | 92,80 € |
10 + | 87,26 € |
- Codice RS:
- 827-8481
- Codice costruttore:
- 822TD10H-UNI
- Costruttore:
- Schneider Electric
Documentazione Tecnica
Normative
Non applicabile
- Paese di origine:
- CZ
Dettagli prodotto

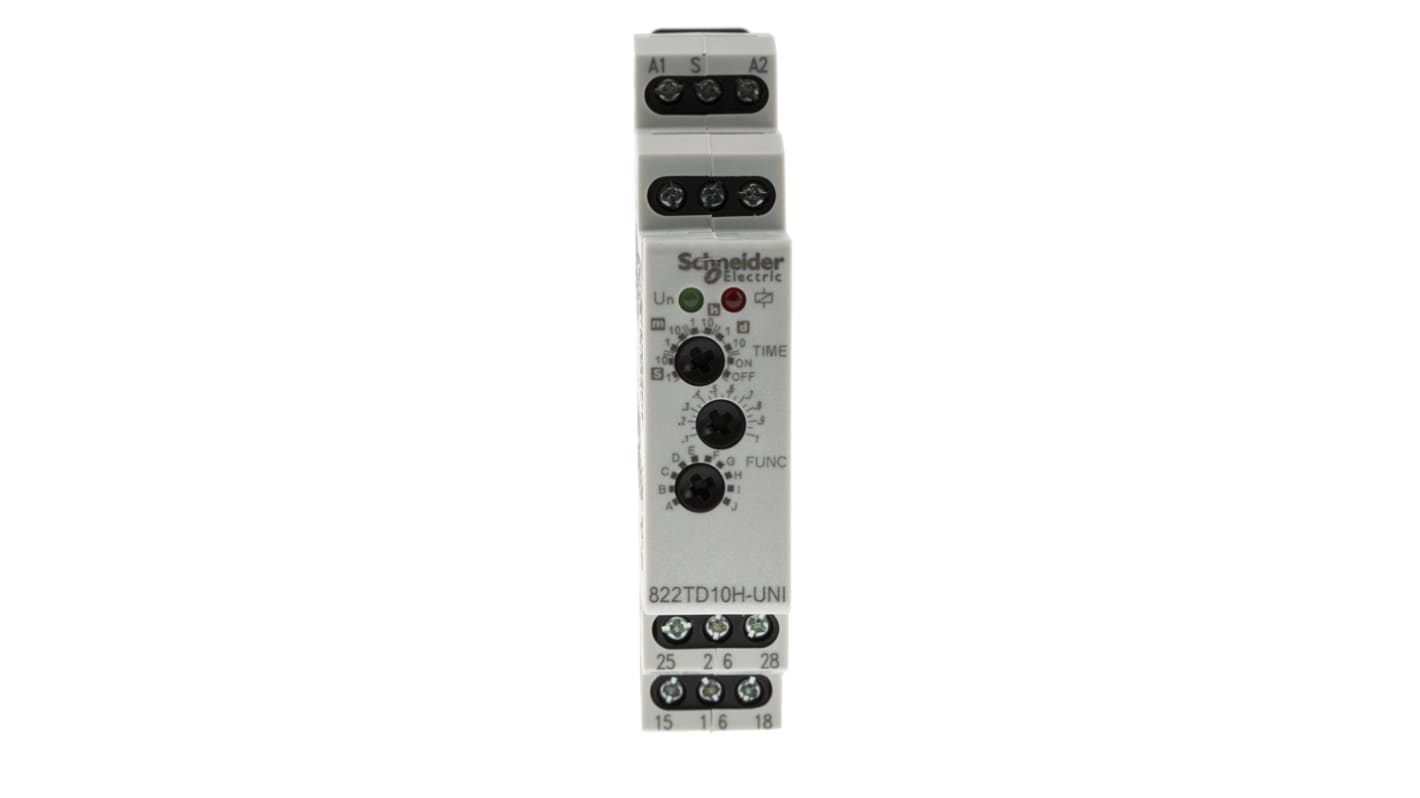

Relè temporizzato Schneider Electric serie 820
Con 10 funzioni di temporizzazione, questa serie di relè temporizzati di ritardo per montaggio su guida DIN da 35 mm è dotata di un'ampia gamma di temporizzazione. Temporizzazione da 10 ms a 10 giorni e ingresso di tensione universale da 12-240 V c.a./V c.c. racchiuso in un contenitore modulare sottile. Progettata per il massimo controllo e precisione, questa serie offre un'impostazione precisa del tempo insieme alle 10 diverse scale temporali. L'ingresso e l'uscita sono indicati tramite la luce LED verde e rossa e i terminali di ingresso accettano cavi fino a 14 AWG. Disponibile sia in SPDT che DPDT, la serie 820 fornisce una soluzione one stop per qualsiasi sistema di gestione dell'alimentazione.
Il modello 821 è disponibile come timer SPDT da 15 amp, mentre il modello 822 è disponibile come DPDT che ability per commutare fino a 15 amp per polo.
Il modello 821 è disponibile come timer SPDT da 15 amp, mentre il modello 822 è disponibile come DPDT che ability per commutare fino a 15 amp per polo.
Caratteristiche e vantaggi:
indicazione LED di uscita e di ingresso
10 funzioni
10 scale temporali diverse
Montaggio su guida DIN
circuiti a stato solido
17,5 mm di larghezza per spazi ristretti
10 funzioni
10 scale temporali diverse
Montaggio su guida DIN
circuiti a stato solido
17,5 mm di larghezza per spazi ristretti
Livelli di protezione e caratteristiche di sicurezza:
cULus (file: E234203, CCN: NKCR, NKCR7)
CE 61810-1, RoHS
grado di protezione IP20 conforme a IEC 60529
CE 61810-1, RoHS
grado di protezione IP20 conforme a IEC 60529
Applicazioni - i relè Temporizzati di ritardo vengono solitamente utilizzati in applicazioni industriali e svolgono un ruolo importante per molti processi industriali, come i requisiti di pannelli piccoli o pannelli secondari.
Specifiche
Attributo | Valore |
---|---|
Tensione di alimentazione | 12 → 240V ca/cc |
Tipo di montaggio | Guida DIN |
Numero funzioni del timer | Intervallo, Blocco memoria, Ritardo allo spegnimento, Ritardo all'eccitazione, Ritardo accensione e spegnimento, One Shot, Generatore di impulsi, Ciclo di ripetizione che inizia con lo spegnimento, One shot riattivabile |
Gamma temporizzazione | 0.1 s → 10Giorni |
Numero di contatti | 2 |
Numero funzioni del timer | Multifunzione |
Configurazione contatto | DPDT |
Incremento temporizzazione | Giorni, Ore, Millisecondi, Minuti, Secondi |
Corrente massima | 2 x 15A |
Tensione massima | 240V ca/cc |
Tipo di terminale | Vite |
Configurazione interruttore | DPDT |
Larghezza | 17.6mm |
Alimentazione | Esterno |
Tensione minima | 12V ca/cc |
Massima temperatura operativa | +55°C |
Profondità | 65mm |
Lunghezza | 90mm |
Materiale contatto | Lega di argento |
Minima temperatura operativa | -20°C |
