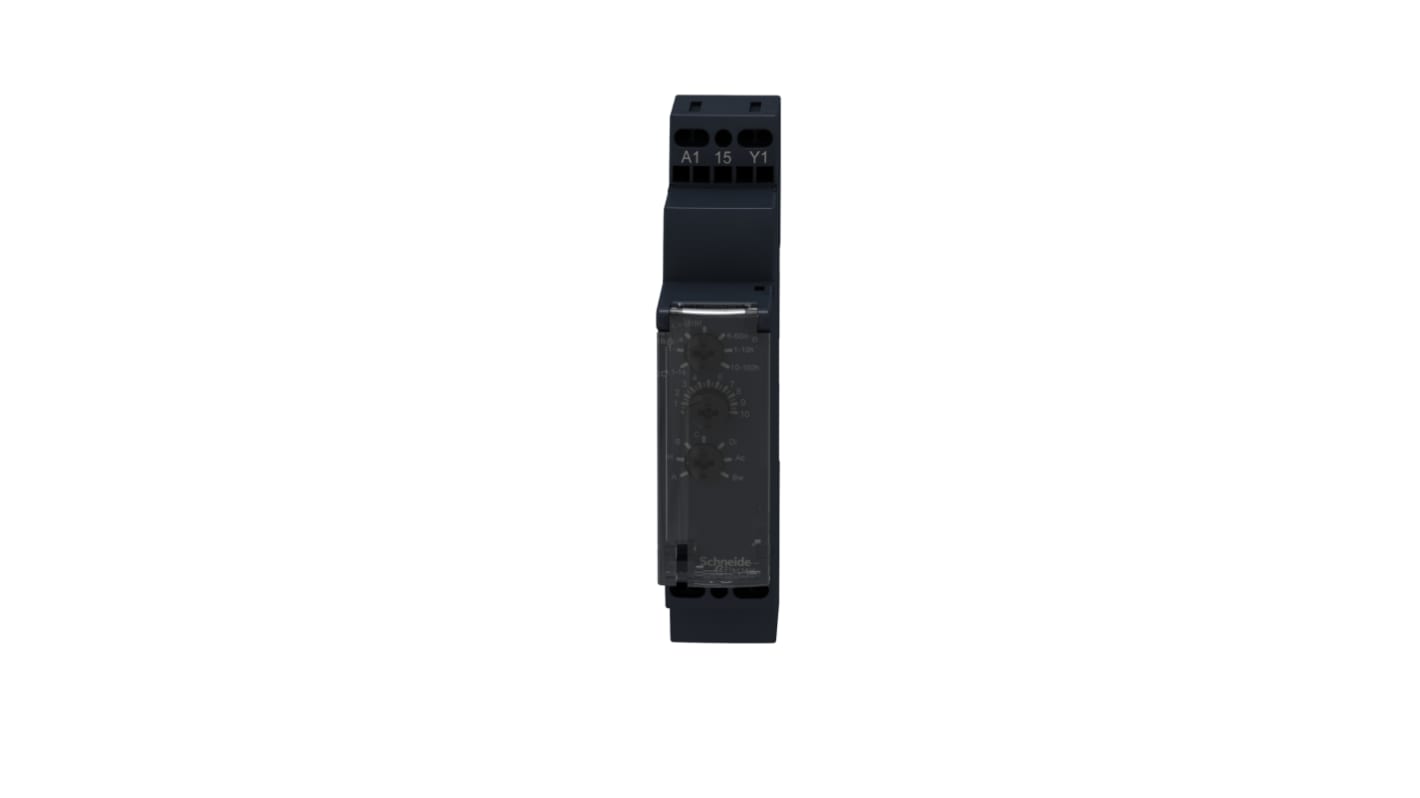

Timer Relay Schneider Electric, intervallo 1 s → 100h, 1 poli, SPDT, Guida DIN

Una serie di relè di temporizzazione progettati per temporizzare gli eventi chiudendo o aprendo i contatti prima, durante o dopo un periodo di tempo impostato. Ideali per sistemi di automazione industriale, possono essere montati su guide DIN o direttamente. Abilitando la configurazione di semplici cicli di automazione utilizzando la logica cablata, questi timer possono essere utilizzati anche per completare le funzioni dei PLC. Rendendo possibile la presenza di diversi circuiti di uscita, le uscite relè di questa gamma forniscono anche un isolamento completo tra il circuito di alimentazione e l'uscita. Dotato di un pulsante diagnostico che facilita la messa in funzione e la risoluzione dei problemi, questi relè sono inoltre efficienti dal punto di vista energetico e affidabili con un'ampia scelta di uscite (terminali di collegamento a vite o a molla).

• indicatore di stato a LED
• Semplice, veloce e facile da configurare
• Flessibili, compatti e ad alte prestazioni
• uscita a relè o a stato solido
Modulo • montaggio su guida DIN, innesto miniaturizzato e montaggio a pannello
• funzione singola o Multipla
• gamma di tensione di alimentazione da 24 a 240 V.
• selettore sul pannello anteriore

• conforme agli standard e alle certificazioni internazionali IEC 61812-1, EN 61812-1 UL, CSA, GL, RCM, EAC, CCC, ROHS Cina
• IP50 (pannello frontale) conforme a IEC 60529
• IP40 (alloggiamento) conforme a IEC 60529
• IP20 (terminal block) conforme a IEC 60529
• resistenza agli urti - 15 gn (durata = 11 ms) conforme a IEC 60068-2-27
• resistenza alle vibrazioni - 20 m/s² (f = 10...150 Hz) conforme a IEC 60068-2-6

Applicazioni - i relè Temporizzati di ritardo vengono solitamente utilizzati in applicazioni industriali e svolgono un ruolo importante per molti processi industriali, come i requisiti di pannelli piccoli o pannelli secondari. Altre applicazioni includono:

• Circuiti di illuminazione
• Controllo di avviamento del motore
• Apparecchiature sensibili
• Controllo di sicurezza
• Ritardo di sequenza del nastro trasportatore
• Macchine, macchina singola e automazione
• Edifici, serrature e tapparelle
• segmento Di Acqua come pompaggio e irrigazione
• HVAC, ventole e sistemi dell'acqua

Indica alla tua apparecchiatura automatizzata quando avviarsi e arrestarsi con questo relè temporizzato Schneider Electric. Si tratta di un dispositivo di controllo con un ritardo incorporato, così puoi impostare comodamente i suoi contatti per aprire e chiudere nei periodi preimpostati. Puoi scegliere gli intervalli di secondi, minuti o ore per adattarlo al meglio alla tua configurazione. Una durata meccanica di dieci milioni di cicli significa che puoi essere certo della durata prolungata del prodotto. Per una diagnosi visiva rapida e facile, è presente un indicatore LED che funziona a impulsi, lampeggia o rimane costante per segnalare lo spegnimento, l'avanzamento o l'accensione. Per ridurre la quantità di rifiuti inviati in discarica, questo relè temporizzato è progettato tenendo conto della massima recuperabilità dei materiali.

• I terminali a vite durevoli mantengono il contatto in condizioni di vibrazione per la compatibilità con ambienti difficili
• Alloggiamento autoestinguente per ridurre al minimo il rischio di propagazione degli incendi
• Isolato per proteggere dalle scosse elettriche
• Compatibile elettromagneticamente per ridurre la possibilità di interferenze con dispositivi elettronici vicini

• Sistemi di irrigazione
• Controllo dell'accesso agli impianti
• Automazione industriale
• Circuiti di illuminazione

Sì, il dispositivo è efficiente dal punto di vista energetico, grazie al suo consumo energetico minimo di circa 1,5 W a 240 V c.c.
