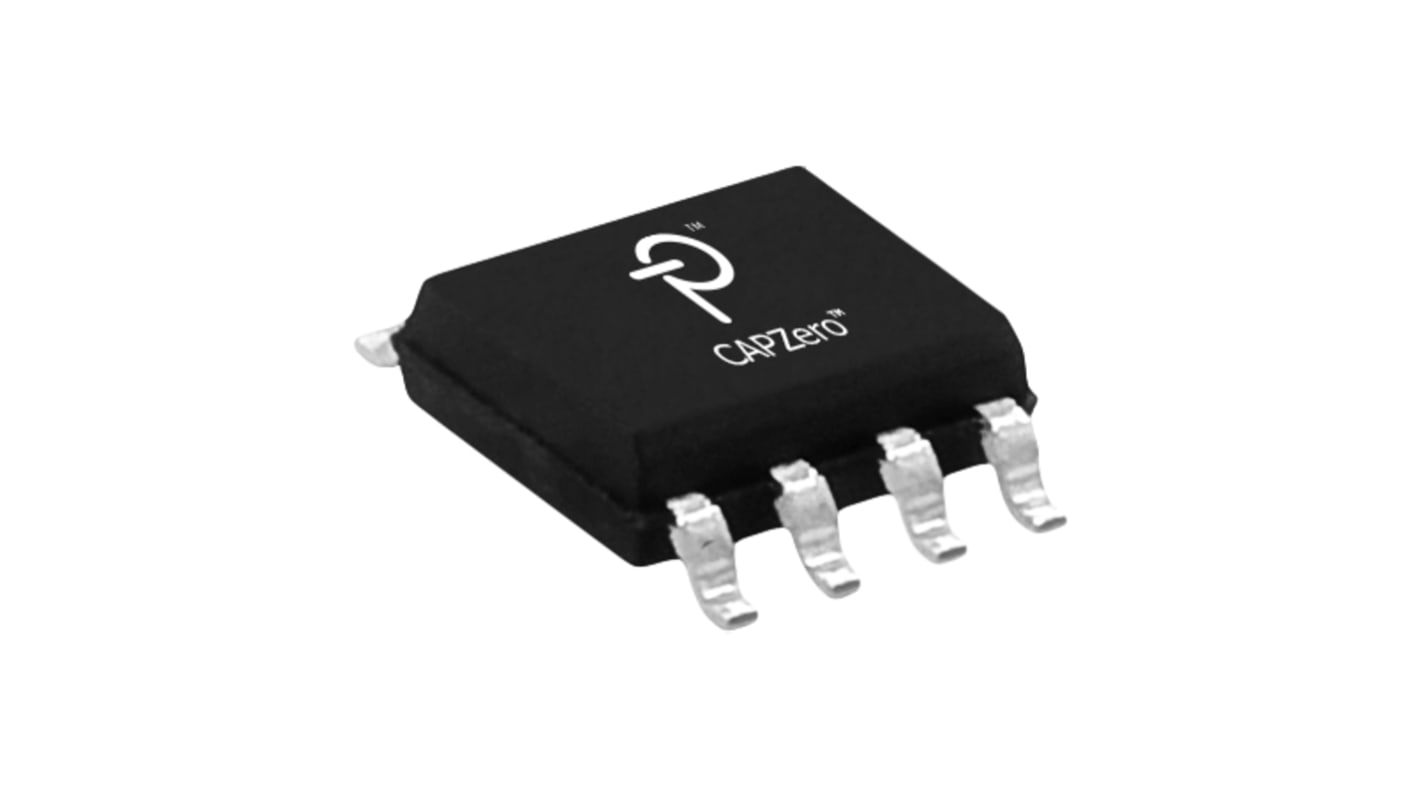

IC scarica condensatore Power Integrations CAPZero, SOC, 8 pin, 230V ca, 360kΩ, 2μF

La gamma Power Integrations di CI (circuiti integrati) CAPZero™ è composta da interruttori ad alta tensione intelligenti progettati per ridurre le perdite di potenza negli alimentatori switching collegati alle resistenze di scarica del condensatore X. L'IC di scarica del condensatore CAPZero garantisce la conformità dei progetti ai nuovi requisiti di risparmio energetico in condizioni di standby e senza carico.

Il circuito integrato (CI) CAPZero Power Integrations blocca il flusso di corrente nelle resistenze di scarica di sicurezza del condensatore X in caso di tensione c.a. Ciò si traduce in una perdita di potenza inferiore a 5 mW a 230 V c.a., consentendo una maggiore flessibilità nella scelta dei condensatori X idonei ad applicazioni specifiche, con l'ottimizzazione filtraggio modalità differenziale EMI.

Quando la tensione di alimentazione c.a. è scollegata, il funzionamento di CAPZero garantisce la conformità con le norme di sicurezza e la scarica automatica del condensatore X tramite le resistenze di scarica. La serie CAPZero funziona in modo sicuro anche alle tensioni più basse, come nel caso degli alimentatori industriali a 18 o 24 V c.a.

La linea di circuiti integrati di scarica dei condensatori CAPZero è adatta a tutte le applicazioni dei convertitori c.a.- c.c. che prevedono l'utilizzo di condensatori X. Si tratta di due dispositivi terminali disponibili in due livelli di tensione: a 825 e 1000 V. Le applicazioni comprendono TV/monitor, PC notebook, stampanti, PC workstation, adattatori con carico ridottissimo o assente e dispositivi che richiedono una conformità con lo standard ErP Lot 6.

IC di scarica del condensatore
