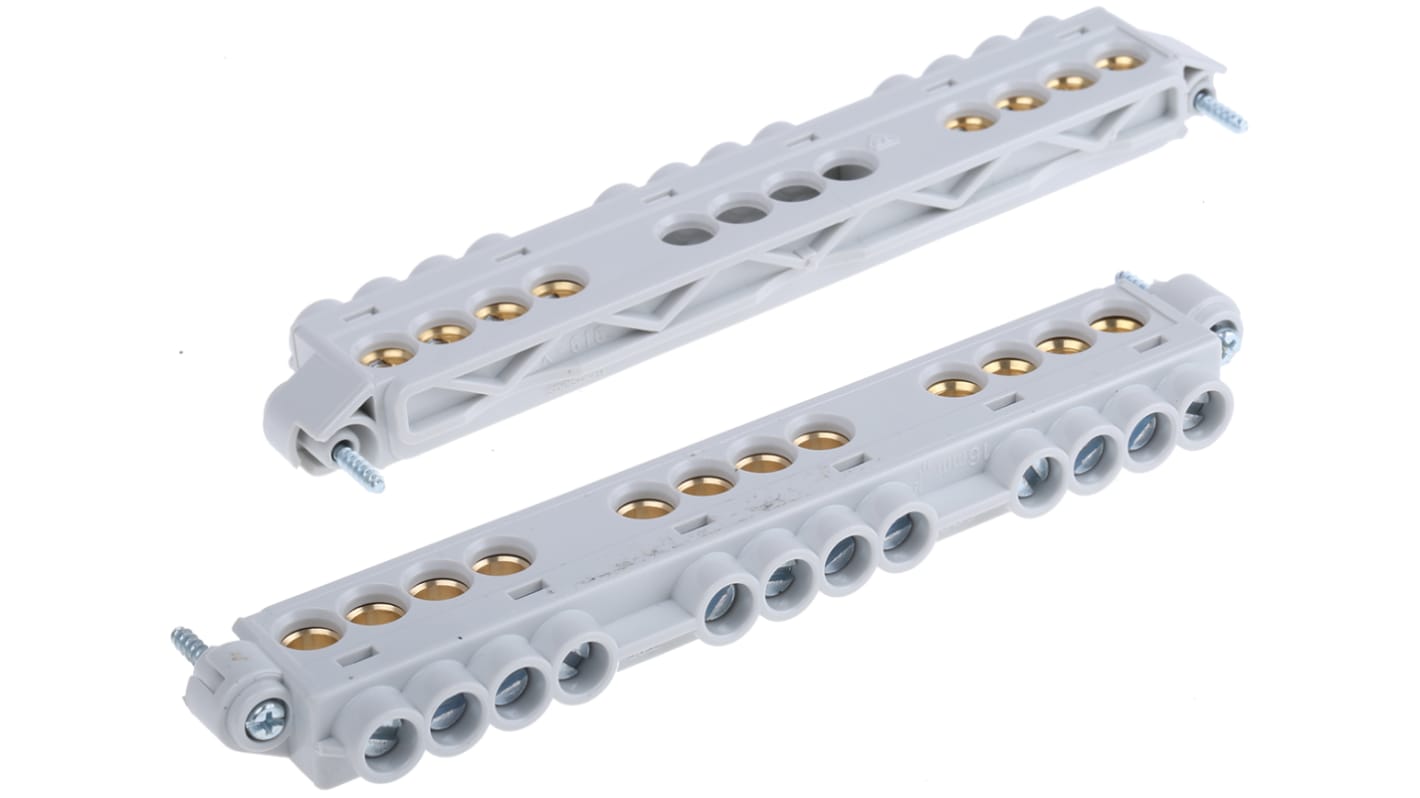

Contenitore per morsetto Spelsberg serie Abox, PS, 16.0mm²

Gamma di scatole di derivazione con grado di protezione VDE e IP di Spelsberg. Modello realizzato in materiali di alta qualità che garantiscono maggiore protezione contro gli urti (IK07) e resistenza alla fiamma fino a 650° C (VDE 0471/ EN 60695).

Caratteristiche e vantaggi:
• Scatola di realizzata in polistirene di alta qualità, membrane di TPE
• Temperatura d'esercizio da -25 °C a +40 °C
• Grado di protezione per resistenza all'acqua IP65
• Elevata resistenza agli urti (IK07)
• Materiale ignifugo fino a 650° C (VDE 0471/ EN 60695)
• Con finiture in grigio

Le scatole di derivazione Spelsberg sono disponibili in una varietà di dimensioni:
• 80mm x 80mm x 52mm - 365-9223
• 80 mm x 80 mm x 52 mm [linguette a montaggio laterale] - 365-9239
• 93mm x 93mm x 55mm - 365-9245
• 110mm x 110mm x 67mm - 365-9267
• 140mm x 140mm x 79mm - 365-9273
• 180mm x 180mm x 91mm - 365-9289
• 250 mm x 250 mm x 115 mm - 365-9295I terminali idonei sono:
Montaggio su cavo / diam. del cavo 2,5 - 4 mm² - 202-6745
Montaggio su cavo / diam. del cavo 6 mm² - 202-6751
Montaggio su cavo / diam. del cavo 10mm² - 202-6767
Montaggio su cavo / diam. del cavo 16mm² - 202-6773
Montaggio su cavo / diam. del cavo 35 mm² - 202-6789Applicazione:
Le scatole di derivazione sono utilizzate principalmente nel settore edile e sono progettate per fornire protezione a circuiti di cablaggio e collegamenti elettrici e per facilitare l'accesso. Le scatole sono di solito realizzate in metallo o plastica per impieghi pesanti e nella maggior parte delle situazioni possono essere utilizzate in ambienti interni e esterni grazie alla resistenza all'acqua e agli urti.
In genere le scatole di derivazione vengono utilizzate per:
• Collegamento di ulteriori prese ai circuiti
• Aggiunta di punti di illuminazione
• Ampliamento dei circuiti
• Riparazioni di circuiti elettrici

Omologazioni e certificazione:
• DIN EN 60670
• VDE 0606
• IP65 in conformità con EN 60529 / DIN VDE 0470-1
• IK07
• Comportamento di combustione 650 °C sec. VDE 0471/ EN 60695
• Comportamento di combustione HB sec. UL94
• OVE / SEV /DEMKO / SETI / NEMKO

Domande frequenti:
La scatola è provvista di terminazione?
No, le scatole non sono fornite con i terminali. I terminali sono disponibili separatamente.

Che cos'è incluso nel set?
Le scatole sono fornite complete di:
• viti coperchio
• foglio illustrativo

Misura 2, codice 365-9239 con alette di montaggio laterale.

VDE
