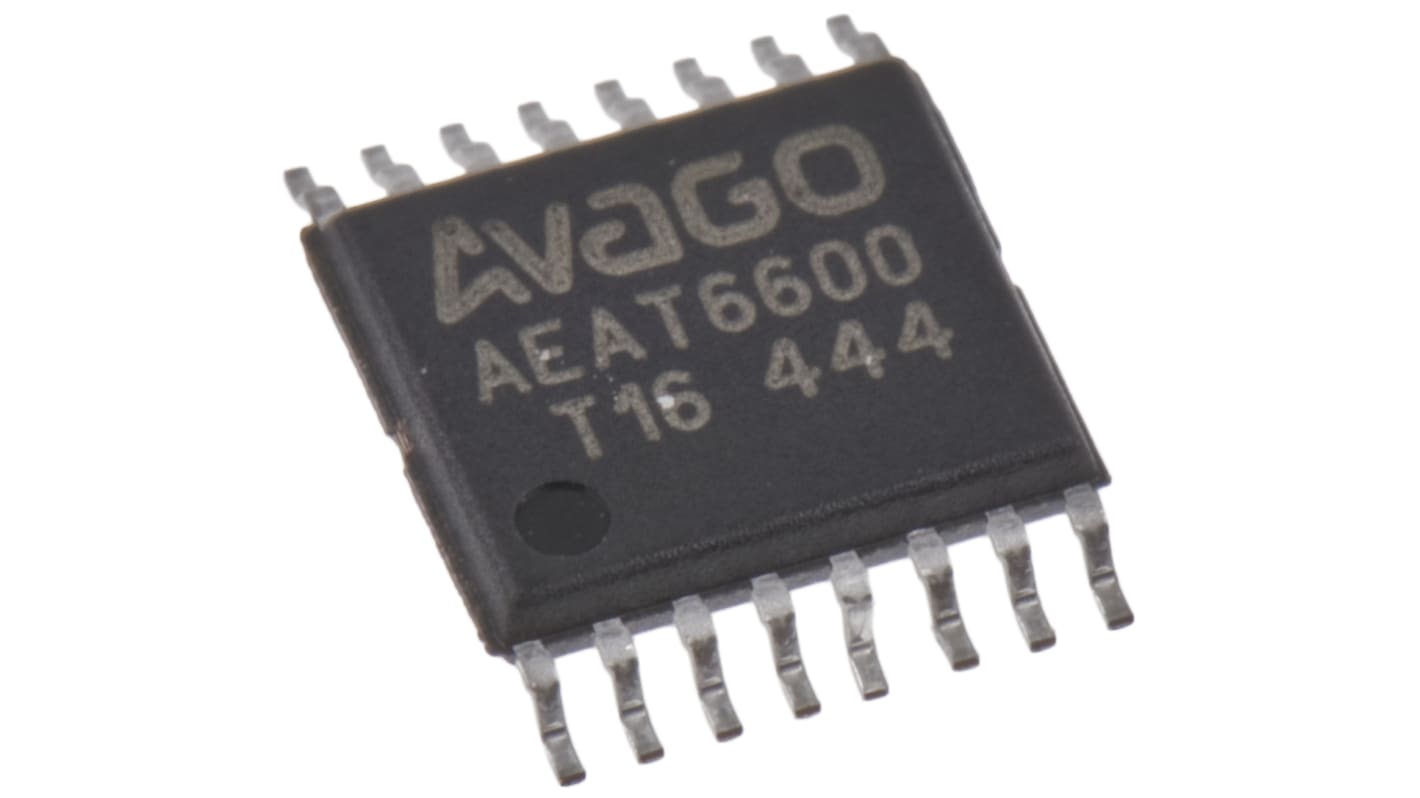

Modulo sensore di movimento Broadcom, 16 pin, TSSOP-16, Montaggio superficiale

La gamma IC di encoder magnetici di Avago Technologies è composta da encoder rotanti magnetici programmabili da 10 bit a 16 bit. Offrono un regolatore di tensione interno e misurazioni angolari precise in tutta una rotazione completa di 360°. Un semplice magnete a due poli è in grado di misurare l'angolo ruotandolo sopra il centro del chip, posizionato sopra o sotto l'IC. L'IC encoder rotante magnetico di Avago è un system-on-chip (SoC), che combina il front-end analogico, l'elaborazione di segnali digitali e gli elementi Hall integrati in un unico dispositivo. Inoltre, è disponibile una modalità di spegnimento per gli encoder magnetici per ridurre l'assorbimento di corrente. Gli IC encoder di Avago Technologies offrono una posizione zero programmabile dall'utente, direzione e ampiezza di impulso d'indicizzazione. Le applicazioni possibili includono la commutazione trifase per motore cc brushless, la sostituzione resolver e potenziometro, l'automazione industriale e la robotica.

Temperatura d'esercizio: -40 °C → +125 °C
Funzionamento: 5 V o 3,3 V
Uscita incrementale: da 8 a 1024 cicli per giro (CPR)
Modalità interfaccia SSI a 3 o 2 fili per uscita assoluta
Modalità di uscita incrementale: ABI o UVW e PWM
Contenitore IC TSSOP-16

Encoder rotanti Avago Technologies
