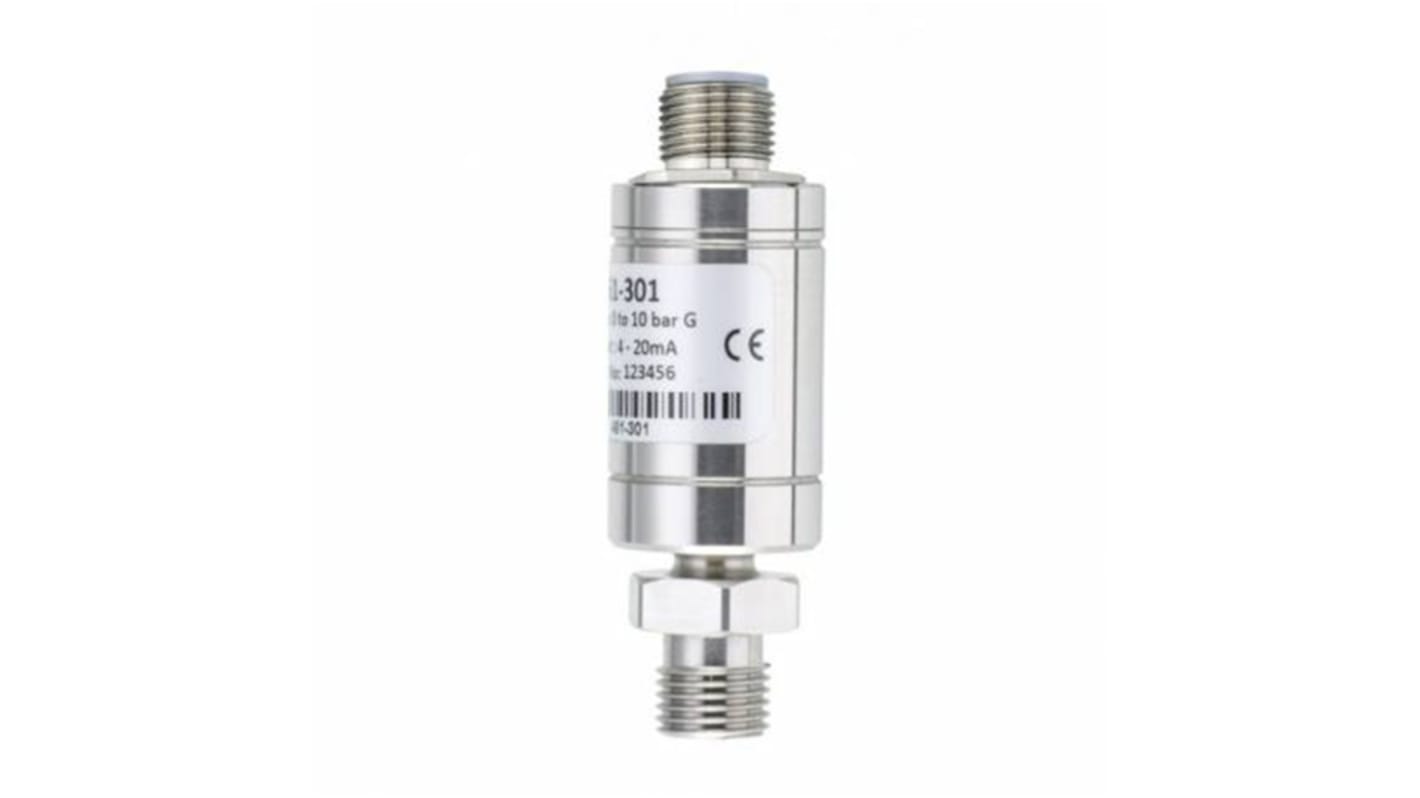

Sensore di pressione Relativa RS PRO, 25bar max, uscita Analogico

Codice RS:: 175-4992
Costruttore:: RS PRO

Sensore di pressione Relativa RS PRO, 25bar max, uscita Analogico

Al momento non disponibile

Non sappiamo se questo articolo tornerà in stock, in quanto è stato sospeso dal produttore.

Codice RS:: 175-4992
Costruttore:: RS PRO

RS PRO Datasheet

Sensori di pressione RS PRO

Presentazione dei sensori di pressione RS PRO, noti anche come trasmettitori di pressione. Questi dispositivi trasformano le forze di pressione in segnali elettrici. Sono usati per misurare la pressione della quantità specifica di aria, acqua e gas trasformando la pressione in energia elettrica. La sonda utilizza un sensore ceramico piezo-resistivo, che offre un'eccellente compatibilità con i supporti all'interno di un contenitore in acciaio inox. Perché scegliere questi tipi di sensori di pressione? I sensori di pressione con uscite da 0-5 V o 4-20 mA sono trasmettitori meno colpiti da rumore elettrico e resistenza nei fili di segnale, tecnologia perfetta per la trasmissione a lunga distanza. Qual è la differenza tra un trasmettitore di pressione e un trasduttore di pressione? I trasmettitori di pressione vengono regolarmente confusi con un trasduttore di pressione. Un sensore di pressione con un'uscita ad anello di corrente come 4-20 mA è tecnicamente un trasmettitore di pressione. Se un sensore di pressione fornisce un'uscita di tensione mV o un'uscita non amplificata, si tratta di un trasduttore di pressione. Caratteristiche L'elettronica incorpora un amplificatore basato su microprocessore, che non richiede alcuna regolazione e fornisce un'elettronica stabile, soprattutto per le applicazioni industriali. Il dispositivo è con compensazione della temperatura e viene fornito con un numero di serie tracciabile.

Caratteristiche e vantaggi

• Sensore in ceramica a film spesso piezo-resistivo
• Modello compatto e robusto
• Corpo in acciaio INOX
• Precisione <±0,25%
• Uscita: 4-20 mA
• Pressione nominale: da -1 a +9 bar G
• Montaggio filettato
• BSP 1/4
• Connettore a 4 pin M12
• Conformità CE

Specifiche dei materiali

• Alloggiamento: acciaio INOX 316L

• Guarnizioni O-ring: Viton

• Diaframma: ceramico Al₂ O₃ 96%

• Parti a contatto con liquidi: contenitore e collegamento, guarnizione O-ring, diaframma

• Peso: 100 g

• Posizione di installazione: flessibile

• Durata operativa: >100 x 10₆ cicli

• Resistenza di isolamento >50 hms a 50 V c.c.

• IP67

Gamma RS PRO serie industriale IPS-M12 di opzioni di sensori di pressione

Gamma sensore di pressione 4-20 mA

• Codice RS: 175-4983 = trasmettitore di pressione 0-1 barG 4-20 mA M12
• Codice RS: 175-5001 = trasmettitore di pressione 0-6 barG 4-20 mA M12
• Codice RS: 175-5003 = trasmettitore di pressione da -1 a +9 barG 4-20 mA M12
• Codice RS: 175-4985 = trasmettitore di pressione 0-10 barG 4-20 mA M12
• Codice RS: 175-4990 = trasmettitore di pressione 0-16 barG 4-20 mA M12
• Codice RS: 175-4981 = trasmettitore di pressione da -1 a +24 barG 4-20 mA M12
• Codice RS: 175-4992 = trasmettitore di pressione 0-25 barG 4-20 mA M12
• Codice RS: 175-4999 = trasmettitore di pressione 0-400 barG 4-20 mA M12
• Codice RS: 175-4987 = trasmettitore di pressione 0-100 barG 4-20 mA M12
• Codice RS: 175-4995 = trasmettitore di pressione 0-250 barG 4-20 mA M12

Gamma sensore di pressione 0-5 V

• Codice RS: 175-4984 = trasmettitore di pressione 0-1 barG 0-5 V M12
• Codice RS: 175-5002 = trasmettitore di pressione 0-6 barG 0-5 V M12
• Codice RS: 175-5005 = trasmettitore di pressione da -1 a +9 barG 0-5 V M12
• Codice RS: 175-4986 = trasmettitore di pressione 0-10 barG 0-5 V M12
• Codice RS: 175-4991 = trasmettitore di pressione 0-16 barG 0-5 V M12
• Codice RS: 175-4982 = trasmettitore di pressione da -1 a +24 barG 0-5 V M12
• Codice RS: 175-4993 = trasmettitore di pressione 0-25 barG 0-5 V M12
• Codice RS: 175-4998 = trasmettitore di pressione 0-40 barG 0-5 V M12
• Codice RS: 175-4989 = trasmettitore di pressione 0-100 barG 0-5 V M12
• Codice RS: 175-4996 = trasmettitore di pressione 0-250 barG 0-5 V M12
• Codice RS: 175-5000 = trasmettitore di pressione 0-400 barG 0-5 V M12

Informazioni sulle applicazioni

• Strutture per test di temperatura
• Controllo dei processi
• Automazione
• Misurazione industriale

La serie IPS-M12 è adatta per l'uso in un'ampia gamma di applicazioni industriali. La sonda utilizza un sensore in ceramica piezo-resistivo, che offre un'eccellente compatibilità con i supporti all'interno di un contenitore in acciaio inox. L'elettronica incorpora un amplificatore basato su microprocessore, che non richiede alcuna regolazione e offre prestazioni stabili soprattutto per le applicazioni industriali. Ogni dispositivo è fornito a temperatura compensata, calibrato e con un numero di serie e dati di calibrazione* tracciabili. Disponibili connettori assemblati per cavo di accoppiamento.

Sensore in ceramica con strato spesso piezo-resistivo
Telaio in acciaio inossidabile
Precisione< ±0,25% FS BFSL
Uscite da 0 a 5 V o da 4 a 20 mA
Gamme di pressione da -1 a 400 bar
Connettore a 4 pin M12

Sensori di pressione, RS PRO

Attributo	Valore
Tipo di lettura pressione	Relativa
Pressione minima di lettura	0bar
Pressione massima di lettura	25bar
Precisione	±0,25 %
Tipo uscita	Analogico
Collegamento al processo	G1/4
Collegamento elettrico	M12 a 4 pin
Uscita analogica	4 → 20 mA
Serie	IPS
Corrente massima	20 mA
Tensione di alimentazione	9 → 32 V c.c.
Materiale custodia	Acciaio inox
Massima temperatura operativa	+80°C
Minima temperatura operativa	-20°C
Tipo di montaggio	Filettato
