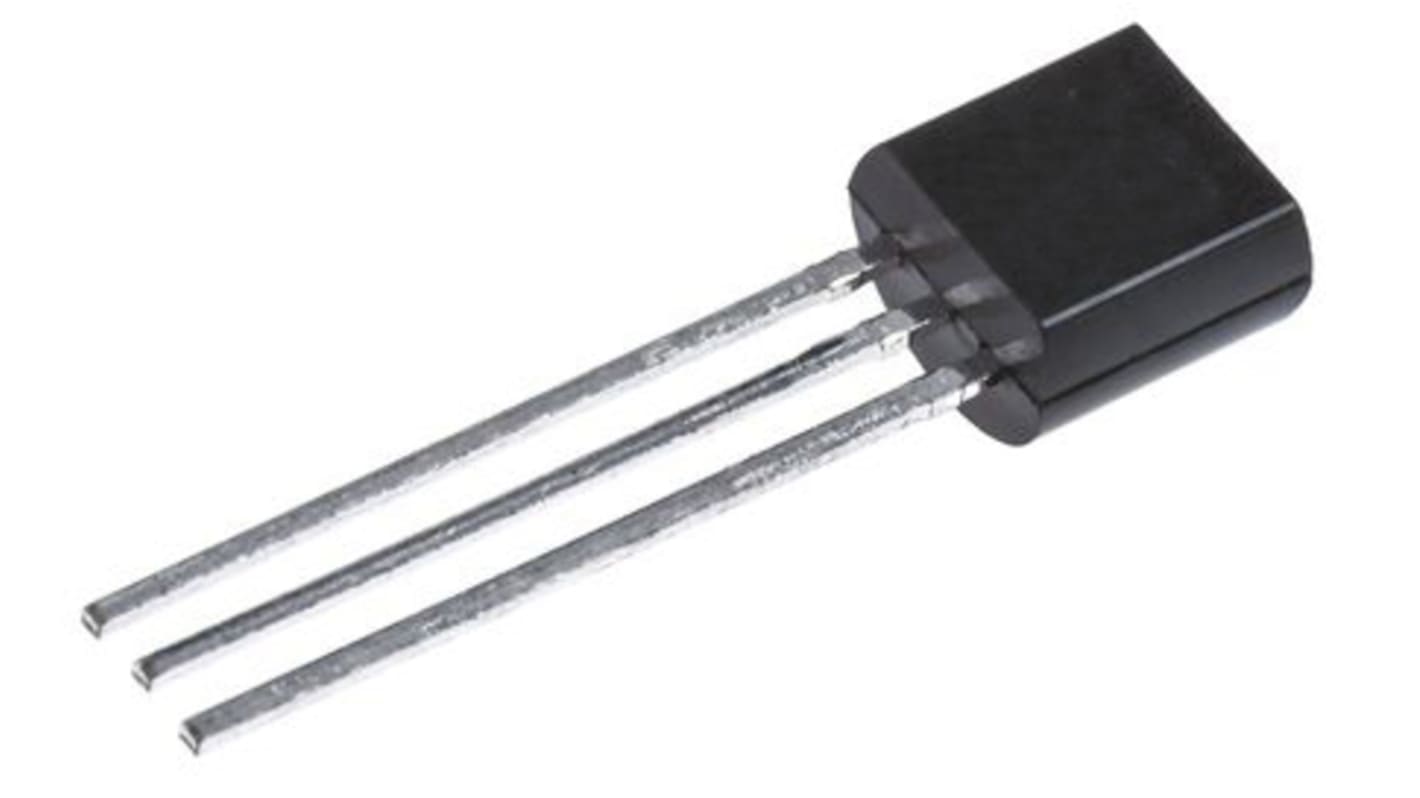

Sensore di temperatura Texas Instruments, interfaccia Tensione, montaggio Su foro
- Codice RS:
- 533-5907
- Codice costruttore:
- LM35DZ/NOPB
- Costruttore:
- Texas Instruments
Esplora la categoria
Prodotto discontinuato
Alternativa
Prodotto al momento non disponibile. Ti suggeriamo la seguente alternativa.
- Codice RS:
- 533-5907
- Codice costruttore:
- LM35DZ/NOPB
- Costruttore:
- Texas Instruments
Documentazione Tecnica
Normative
Dettagli prodotto
Sensore di temperatura analogico LM35
La gamma di sensori di temperatura analogici LM35 di Texas Instruments fornisce una tensione di uscita di 10 mV/°C direttamente proporzionale alla temperatura del dispositivo. Il dispositivo LM35 è adatto per varie applicazioni tra cui elettrodomestici, telefoni cellulari, giochi, unità disco, gestione della batteria, strumenti medici portatili e stampanti.
Gamma di temperatura: da -40 a +110 °C (LM35C), da 0 a +100 °C (LM35D)
Precisione: ±0,75 °C (tipica)
Tarato direttamente in gradi Celsius (gradi centigradi)
Guadagno del sensore (uscita): 10 mV/°C
Basso autoriscaldamento, 0,08 °C in aria ferma
Tensione di alimentazione: da +4 V a +30 V c.c.
Codici dei prodotti RS
533-5890 LM35CZ/NOPB da -40 a +110 °C TO92
533-5878 LM35CAZ/NOPB da -40 a +110 °C TO92
121-8696 LM35CAZ/NOPB da -40 a +110 °C TO92 (confezione da 1800)
535-9436 LM35DM/NOPB da 0 a +100 °C SOIC8
121-8837 LM35DM/NOPB da 0 a +100 °C SOIC8 (confezione da 95)
535-9458 LM35DT/NOPB da 0 a +100 °C TO220
866-0247 LM35DT/NOPB da 0 a +100 °C TO220 (confezione da 45)
811-5595 LM35DZ/LFT1 da 0 a +100 °C TO92
121-9338 LM35DZ/LFT1 da 0 a +100 °C TO92 (confezione da 2000)
922-4836 LM35DZ/NOPB da 0 a +100 °C TO92
Precisione: ±0,75 °C (tipica)
Tarato direttamente in gradi Celsius (gradi centigradi)
Guadagno del sensore (uscita): 10 mV/°C
Basso autoriscaldamento, 0,08 °C in aria ferma
Tensione di alimentazione: da +4 V a +30 V c.c.
Codici dei prodotti RS
533-5890 LM35CZ/NOPB da -40 a +110 °C TO92
533-5878 LM35CAZ/NOPB da -40 a +110 °C TO92
121-8696 LM35CAZ/NOPB da -40 a +110 °C TO92 (confezione da 1800)
535-9436 LM35DM/NOPB da 0 a +100 °C SOIC8
121-8837 LM35DM/NOPB da 0 a +100 °C SOIC8 (confezione da 95)
535-9458 LM35DT/NOPB da 0 a +100 °C TO220
866-0247 LM35DT/NOPB da 0 a +100 °C TO220 (confezione da 45)
811-5595 LM35DZ/LFT1 da 0 a +100 °C TO92
121-9338 LM35DZ/LFT1 da 0 a +100 °C TO92 (confezione da 2000)
922-4836 LM35DZ/NOPB da 0 a +100 °C TO92
Specifiche
| Attributo | Valore |
| Funzione Sensor | Temperatura |
| Tipo di uscita | Inseguitore di emettitore |
| Interfacce | Tensione |
| Precisione | ±0.6°C |
| Tipo di montaggio | Su foro |
| Numero pin | 3 |
| Gamma di temperature operative | 0 → +100 °C |
| Minima temperatura operativa | 0 °C |
| Massima temperatura operativa | +100 °C |
| Tensione di alimentazione operativa minima | 4 V |
| Tensione di alimentazione operativa massima | 30 V |
| Tipo di package | TO-92 |
| Lunghezza | 5.2mm |
| Altezza | 5.2mm |
| Larghezza | 4.19mm |
| Guadagno sensore | 10mV/°C |
| Dimensioni | 5.2 x 4.19 x 5.2mm |
