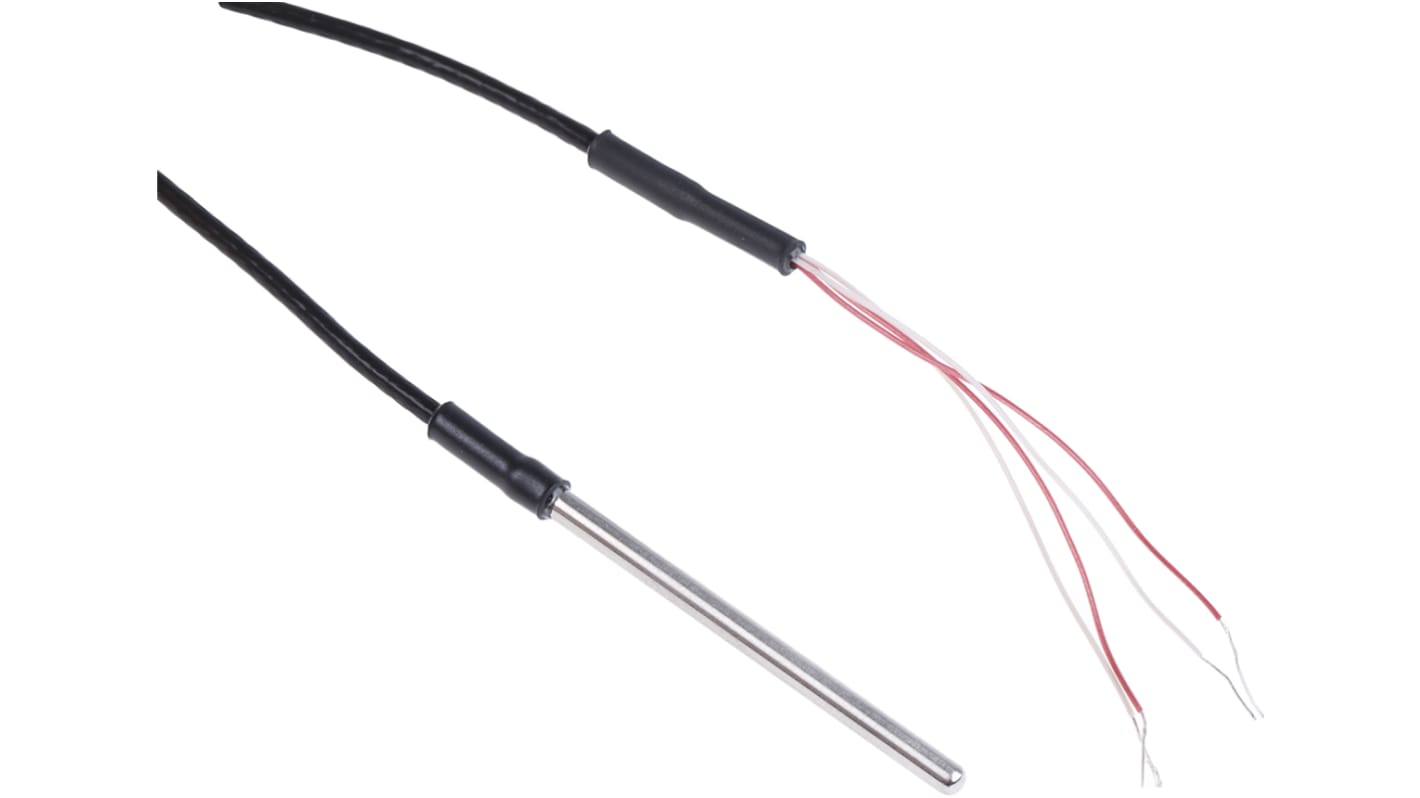

Sensore RTD PT100 RS PRO, Ø 3mm, L. 50mm + 2m, +250°C max

Sonda di rilevamento Pt100 PRT (Platinum Resistance Thermometer, termometro a resistenza al platino) o RTD (Resistance Temperature Detector, rilevatore di termoresistenza) di alta qualità e affidabile di RS Pro. Questa sonda RTD ha una struttura robusta con elemento di rilevamento incapsulato in una guaina rigida in acciaio inox 316. I cavi sono dotati di un isolamento in Teflon duraturo e flessibile e sono schermati contro l'interferenza elettromagnetica. Questo termometro a resistenza al platino fornisce misure della temperatura precise e affidabili in un'ampia gamma di applicazioni.

Un RTD è un tipo di sensore di temperatura basato sulla correlazione tra metalli e temperatura. Non appena la temperatura di un metallo aumenta, aumenta anche la resistenza al flusso di elettricità. Questa resistenza può essere misurata e convertita in una lettura di temperatura. In un Pt100 RTD, "Pt" sta per platino (filo o film di platino) e "100" indica la resistenza del sensore di temperatura, ossia in questo caso 100 ohm a 0 °C. Il platino è il metallo più affidabile grazie alla sua resistenza lineare in relazione alla temperatura su un'ampia gamma di temperature.

La sonda Pt100 è il tipo più robusto di RTD. L'elemento di rilevamento della temperatura Pt100 è montato all'interno di una guaina o sonda in metallo. La guaina protegge la sonda da eventuali danni causati dall'ambiente circostante quando la sonda viene inserita nel processo da misurare. L'altra estremità della sonda termina con un cavo isolato che contiene 4 conduttori che vengono collegati all'apparecchio di misurazione della temperatura.

• Elemento di rilevamento con elevata stabilità e un'uscita di precisione
• Precisione/tolleranza a norma IEC 60751 Classe B
• Temperatura d'esercizio da -50 a +250 °C
• 4 cavi principali per letture accurate
• Cavi collegati a uno strumento Pt100 a 2, 3 o 4 fili
• Guaina rigida in acciaio inox 316 resistente alla corrosione per proteggere l'elemento di rilevamento
• Il materiale flessibile in Teflon fornisce un isolamento termico ed elettrico, resistenza agli urti e protegge dall'umidità, dalla corrosione e dagli agenti chimici abrasivi anche a temperature estreme
• Cavo schermato per la protezione dalle interferenze elettromagnetiche

Le sonde dei sensori Pt100 PRT con il loro design robusto sono ideali per l'uso in molte applicazioni industriali per impieghi generali, tra cui:

• Aria condizionata e refrigerazione
• Industria chimica
• Lavorazione di materie plastiche
• Fornelli e griglie
• Misurazione della temperatura di aria, gas e liquidi
• Misurazione della temperatura dei gas di scarico
• Lavorazione di alimenti
• Laboratori

Il sensore di temperatura PRT funziona collocando l'elemento di rilevamento (o estremità di processo) nell'apparecchiatura o nel processo che richiede la misurazione della temperatura. Non appena la temperatura di un termometro a resistenza al platino aumenta, aumenta anche la resistenza al flusso di elettricità. Per ogni aumento di temperatura di un grado, cambia anche la resistenza elettrica di un valore prestabilito; questo valore viene chiamato coefficiente di temperatura. Per il platino, questo valore è 0,00385 ohm/ohm/°C, quindi per una sonda Pt100 con una resistenza di 100 ohm, l'aumento della resistenza per un grado di temperatura sarà 0,385 ohm. La lettura della resistenza totale può quindi essere misurata e convertita in temperatura.

La resistenza generata dal sensori di temperatura viene misurata facendo passare la corrente attraverso uno dei fili per produrre una tensione. Questa tensione viene quindi misurata mediante un ponte adatto o un voltmetro e la resistenza in Ohm calcolata utilizzando la legge di Ohm (R=V/I). Dopo aver acquisito la resistenza, è possibile convertirla in un valore di temperatura utilizzando un'equazione di taratura o una tabella Pt100. Inoltre, è possibile collegare un dispositivo di misurazione della temperatura o calibratore ai cavi della sonda per convertire automaticamente la resistenza misurata in un valore della temperatura.
