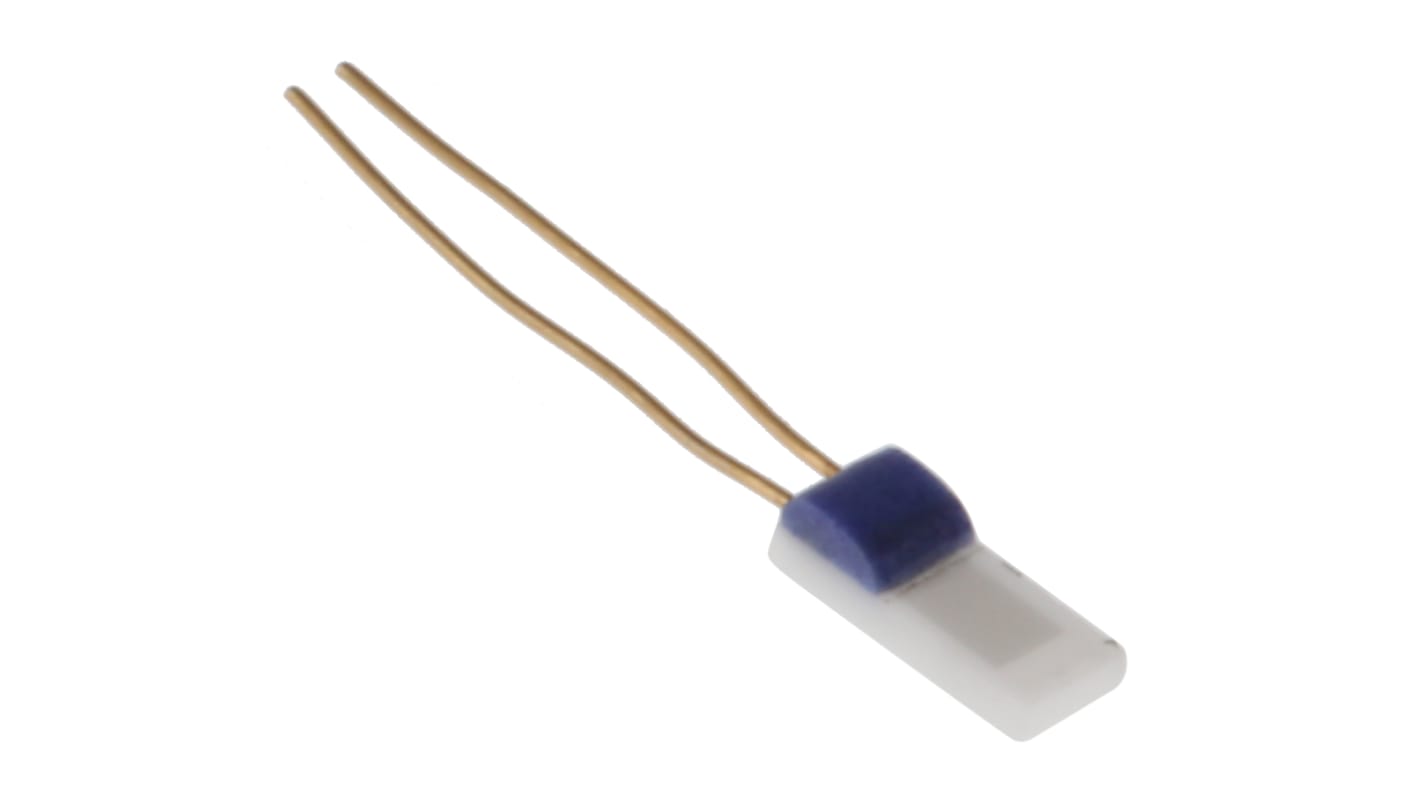

Rivelatore RTD PT100 RS PRO, L. 5mm, +500°C max

Pt100 e Pt1000 PRT (Platinum Resistance Thermometer, termometro a resistenza al platino) o RTD (Resistance Temperature Detector, rilevatore di termoresistenza) di alta qualità e affidabili di RS Pro. Questi sensori di temperatura hanno una struttura a film sottile per la misurazione della temperatura precisa e affidabile e un tempo di risposta rapido alle variazioni di temperatura. Questo progetto è anche resistente a vibrazioni e urti. Il design piatto di questi PRT li rende ideali per la misurazione della temperatura sulle superfici

Un RTD è un tipo di sensore di temperatura basato sulla correlazione tra metalli e temperatura. Non appena la temperatura di un metallo aumenta così fa la sua resistenza al flusso di elettricità. Questa resistenza può essere misurata e convertita in una lettura di temperatura. "Pt" sta per platino (filo o film di platino) mentre "100" indica che il sensore di temperatura ha una resistenza di 100 ohm a 0 °C e "1000" indica una resistenza di 1000 ohm a 0 °C. Il platino è il metallo più affidabile grazie alla sua resistenza lineare in relazione alla temperatura su un'ampia gamma di temperature.

Un RTD al platino a pellicola sottile è costituito da un sottile strato di platino (di solito 1 micron di spessore) su un substrato in ceramica. Questo viene poi coperto con uno strato di epossidico o vetro per la protezione contro le alte tensioni e per mantenere un'elevata resistenza di isolamento. Il sottile strato di platino nel sensore produce una elevata resistività e tempi di risposta rapidi ai cambiamenti di temperatura. Gli elementi RTD a pellicola sottile sono talvolta incorporati in custodie protettive o altri tipi di assemblaggio che ne consente l'utilizzo in condizioni difficili

• Struttura a film sottile
• Elevata stabilità e uscita precisa
• Uscita lineare su un'ampia gamma di funzionamento
• Tempo di risposta termica rapida di 0,1 s
• Resistente alle vibrazioni e urti
• Temperatura d'esercizio da -50 a +500 °C
• Cavi principali da 10 mm

Questi sensori di temperatura PRT a film sottile sono adatti per applicazioni di superficie e a immersione dove sono protetti. La loro struttura piatta significa che offrono un mezzo minimamente invasivo per misurare temperature su superfici piane. Le applicazioni includono i seguenti componenti:

• Settore automotive
• Industria chimica
• Microelettronica
• Aria condizionata e refrigerazione
• Misurazione della temperatura di aria, gas e liquidi
• Lavorazione di alimenti
• Laboratori

Il sensore di temperatura PRT funziona collocando l'elemento di rilevamento (o estremità di processo) nell'apparecchiatura o nel processo che richiede la misurazione della temperatura. Non appena la temperatura di un termometro a resistenza al platino aumenta, aumenta anche la resistenza al flusso di elettricità. Per ogni aumento di temperatura di un grado, cambia anche la resistenza elettrica di un valore prestabilito; questo valore viene chiamato coefficiente di temperatura. Per il platino, questo valore è 0,00385 ohm/ohm/°C, quindi per una sonda Pt100 con una resistenza di 100 ohm, l'aumento della resistenza per un grado di temperatura sarà 0,385 ohm. La lettura della resistenza totale può quindi essere misurata e convertita in temperatura.

La resistenza generata dagli RTD Pt100 o Pt1000 viene misurata facendo passare la corrente attraverso uno dei fili per produrre una tensione. Questa tensione viene quindi misurata mediante un ponte adatto o un voltmetro e la resistenza in Ohm calcolata utilizzando la legge di Ohm (R=V/I). Dopo aver acquisito la resistenza, è possibile convertirla nella lettura della temperatura utilizzando un equazione di taratura o una tabella Pt100/Pt1000. Un dispositivo di misurazione della temperatura o calibratore può anche essere collegato al sensore che convertirà automaticamente il valore della resistenza misurato in una lettura della temperatura

Piccole confezioni:611-7788
Dimensioni della confezione grande:262-3182
