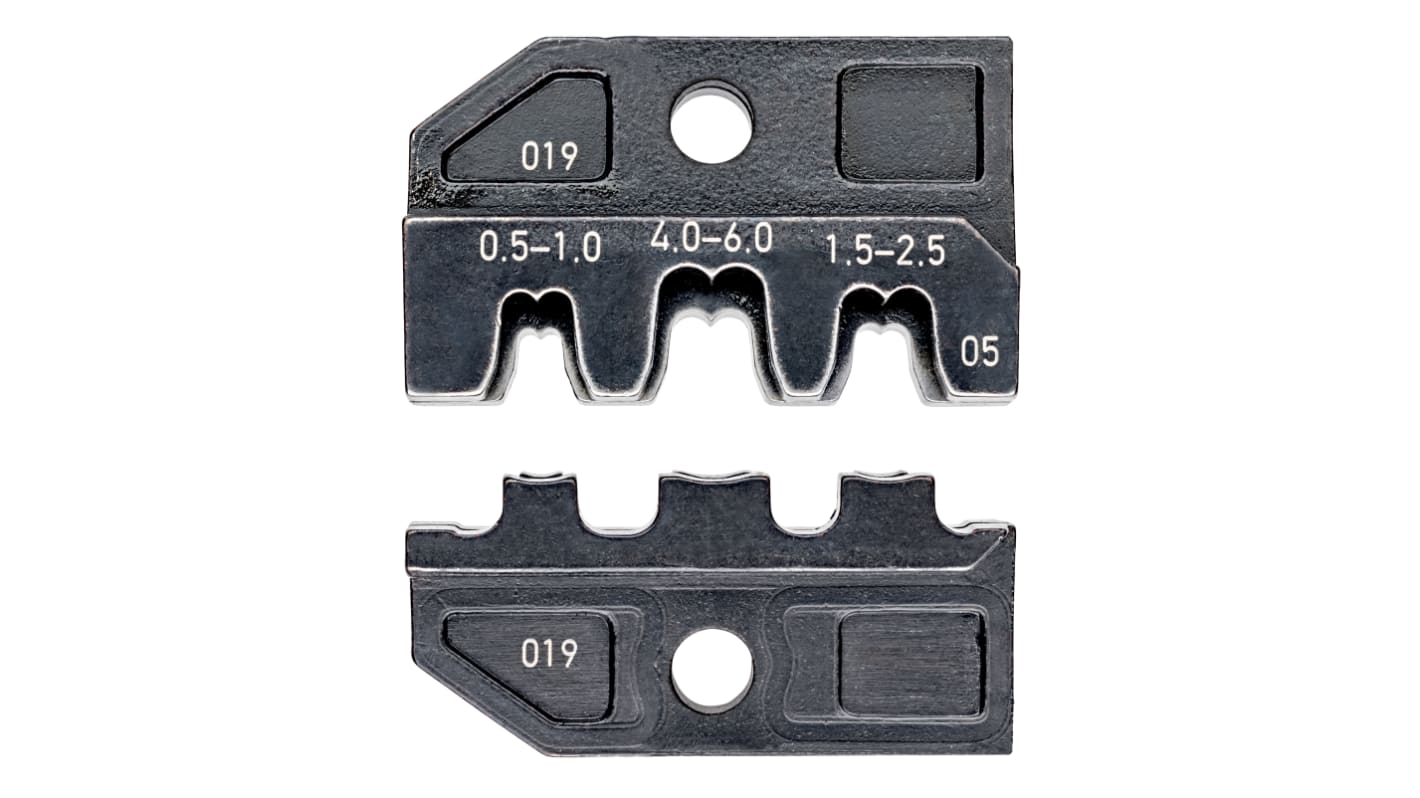

Serie di stampi per crimpatura 97 Knipex, 6mm² max

Stampo di crimpatura per utensile di sistema KNIPEX 97 43 200
Per la crimpatura di connettori maschio aperti non isolati
Crimpatura di bobine
con -97 49 04: 2,8 mm e 4,8 mm di larghezza / 0,1 mm ^{da 2} a 2,5 mm ²
-97 49 05: 4,8 mm e 6,3 mm di larghezza/0,5 mm ² → 6 mm ²
Su richiesta è possibile fornire un supporto di posizionamento per la corretta posizione del connettore
Gli stampi sono bronzati e stampati con la sezione del cavo max

Stampo di crimpatura universale Knipex 97 43 200 / RS 336-8084

Stampi a crimpare intercambiabili
Un utensile per quasi 1.000 crimpature diverse
Meccanismo di crimpatura praticamente parallelo
Elevata qualità di crimpatura grazie agli stampi di precisione e al meccanismo di bloccaggio forzato (sbloccabile)
La pressione di crimpatura è impostata con precisione in fabbrica (calibrata), regolabile
Maggiore forza grazie alla trasmissione a leva per un lavoro meno faticoso

Crimpatura parallela
Lavorazione di precisione per ottenere una crimpatura precisa che soddisfa le specifiche tecniche del produttore
Oltre 1000 stampi intercambiabili.

Manutenzione del prodotto

• Per mantenere un corretto funzionamento e una lunga durata utile, gli alberi e le altre parti mobili devono essere lubrificati regolarmente.


• La lubrificazione* è consigliata almeno ogni 10.000 cicli quando l'utensile è esposto a sporcizia o altre sostanze contaminanti.


• È inoltre necessario controllare l'impostazione delle gamme di stampi di crimpatura.


• La regolazione del pin di impostazione della pressione è necessaria quando il precarico dell'utensile diminuisce in modo significativo.

*Utilizzare un olio leggero non minerale.

Importanza di una crimpatura di alta qualità
Quando si utilizza una pinza a crimpare su un terminale, due crimpature avvengono contemporaneamente. Uno è il collegamento elettrico tra il conduttore e il terminale. L'altro è la crimpatura dell'isolamento, che allevia le vibrazioni e lo stress. È importante che il collegamento elettrico sia a tenuta stagna senza spazi vuoti tra i trefoli del filo e l'anello. Se ci sono vuoti, può verificarsi corrosione, causando resistenza ed eccessivo calore che danneggia il collegamento elettrico. L'uso di una pinza a crimpare di buona qualità garantisce una crimpatura completa a tenuta di gas, evitando il deterioramento futuro del collegamento elettrico e il guasto dell'isolamento
