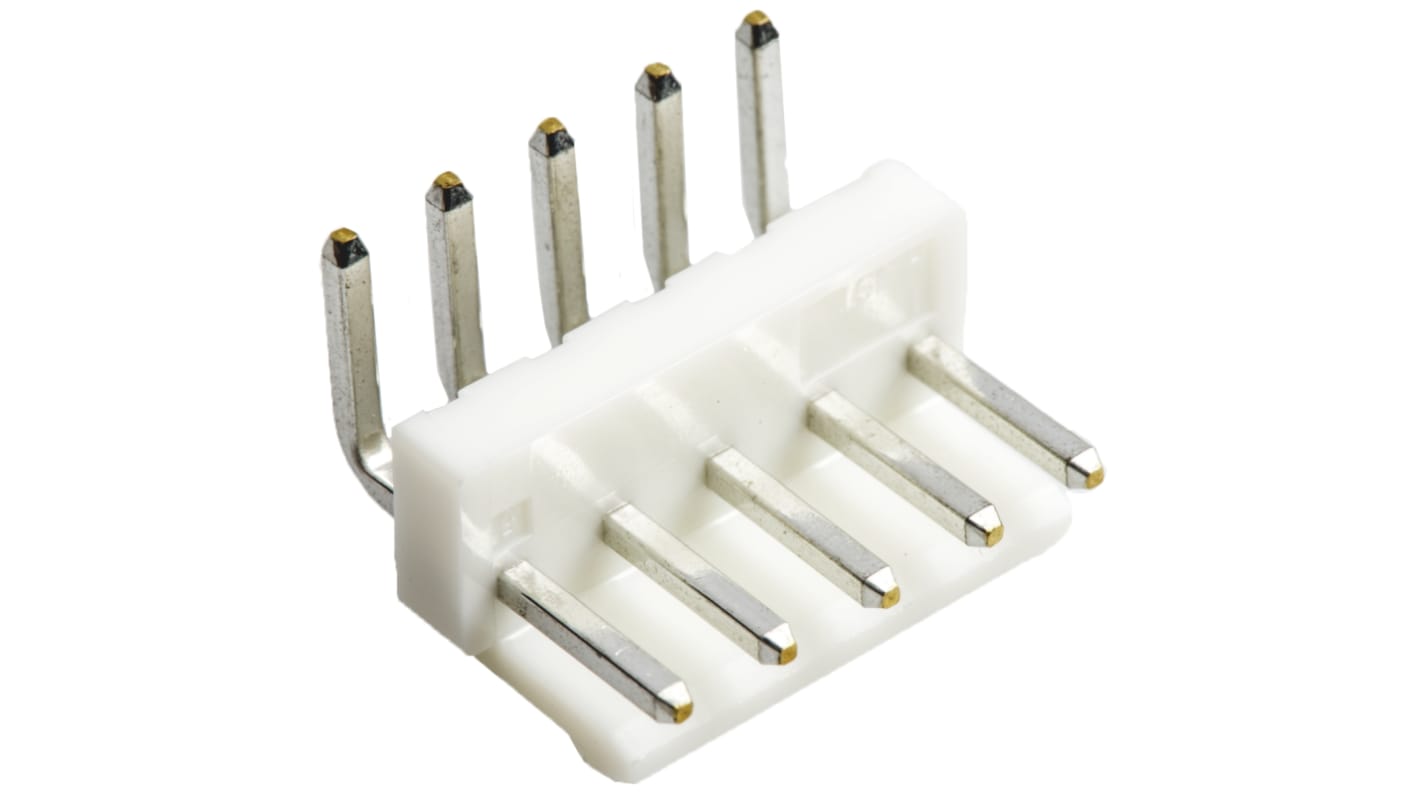

Connettore per circuito stampato JST VH Angolo destro, 5 vie, 1 file, Montaggio su foro passante, passo 3.96 mm Avvolto
- Codice RS:
- 166-7553
- Codice costruttore:
- B5PS-VH(LF)(SN)
- Costruttore:
- JST
Prezzo per 1 sacchetto da 250 unità*
76,00 €
(IVA esclusa)
92,75 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 750 unità pronte per la spedizione da un'altra sede
- Più 1000 unità in spedizione dal 18 novembre 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per Sacchetto* |
|---|---|---|
| 250 + | 0,304 € | 76,00 € |
*prezzo indicativo
- Codice RS:
- 166-7553
- Codice costruttore:
- B5PS-VH(LF)(SN)
- Costruttore:
- JST
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | JST | |
| Tipo prodotto | Connettore per circuito stampato | |
| Serie | VH | |
| Corrente | 10A | |
| Passo | 3.96mm | |
| Numero di contatti | 5 | |
| Materiale alloggiamento | Poliammide | |
| Numero file | 1 | |
| Orientamento | Angolo destro | |
| Rivestito/Non rivestito | Avvolto | |
| Tipo montaggio | Foro passante | |
| Sistema di connettori | Filo-scheda | |
| Materiale contatti | Ottone | |
| Placcatura contatti | Stagno | |
| Minima temperatura operativa | -25°C | |
| Passo fila | 3.96mm | |
| Tipo terminale | A saldare | |
| Genere contatto | Maschio | |
| Temperatura massima di funzionamento | 85°C | |
| Lunghezza pin di accoppiamento | 3.6mm | |
| Standard/Approvazioni | No | |
| Tensione | 250V | |
| Seleziona tutto | ||
|---|---|---|
Marchio JST | ||
Tipo prodotto Connettore per circuito stampato | ||
Serie VH | ||
Corrente 10A | ||
Passo 3.96mm | ||
Numero di contatti 5 | ||
Materiale alloggiamento Poliammide | ||
Numero file 1 | ||
Orientamento Angolo destro | ||
Rivestito/Non rivestito Avvolto | ||
Tipo montaggio Foro passante | ||
Sistema di connettori Filo-scheda | ||
Materiale contatti Ottone | ||
Placcatura contatti Stagno | ||
Minima temperatura operativa -25°C | ||
Passo fila 3.96mm | ||
Tipo terminale A saldare | ||
Genere contatto Maschio | ||
Temperatura massima di funzionamento 85°C | ||
Lunghezza pin di accoppiamento 3.6mm | ||
Standard/Approvazioni No | ||
Tensione 250V | ||
Connettori di bloccaggio per circuito stampato serie VH JST
I connettori di bloccaggio serie VH JST sono disponibili nelle versioni con ingresso dall'alto e a ingresso laterale, e sono di colore naturale (bianco) a norma UL 94V-0 modanature e piedini stagnati. Per l'abbinamento con i contenitori serie VH e i contatti vedere rispettivamente il codice RS 820-1172 e 820-1163.
Connettori filo-scheda da 3,96mm serie JST VH
I connettori filo-scheda serie VH con passo da 3,96mm JST supportano un'elevata corrente nominale nel connettore di dimensioni compatte. Le caratteristiche di design includono i contatti scatola, i corpi polarizzati e i meccanismi di bloccaggio sicuro.
