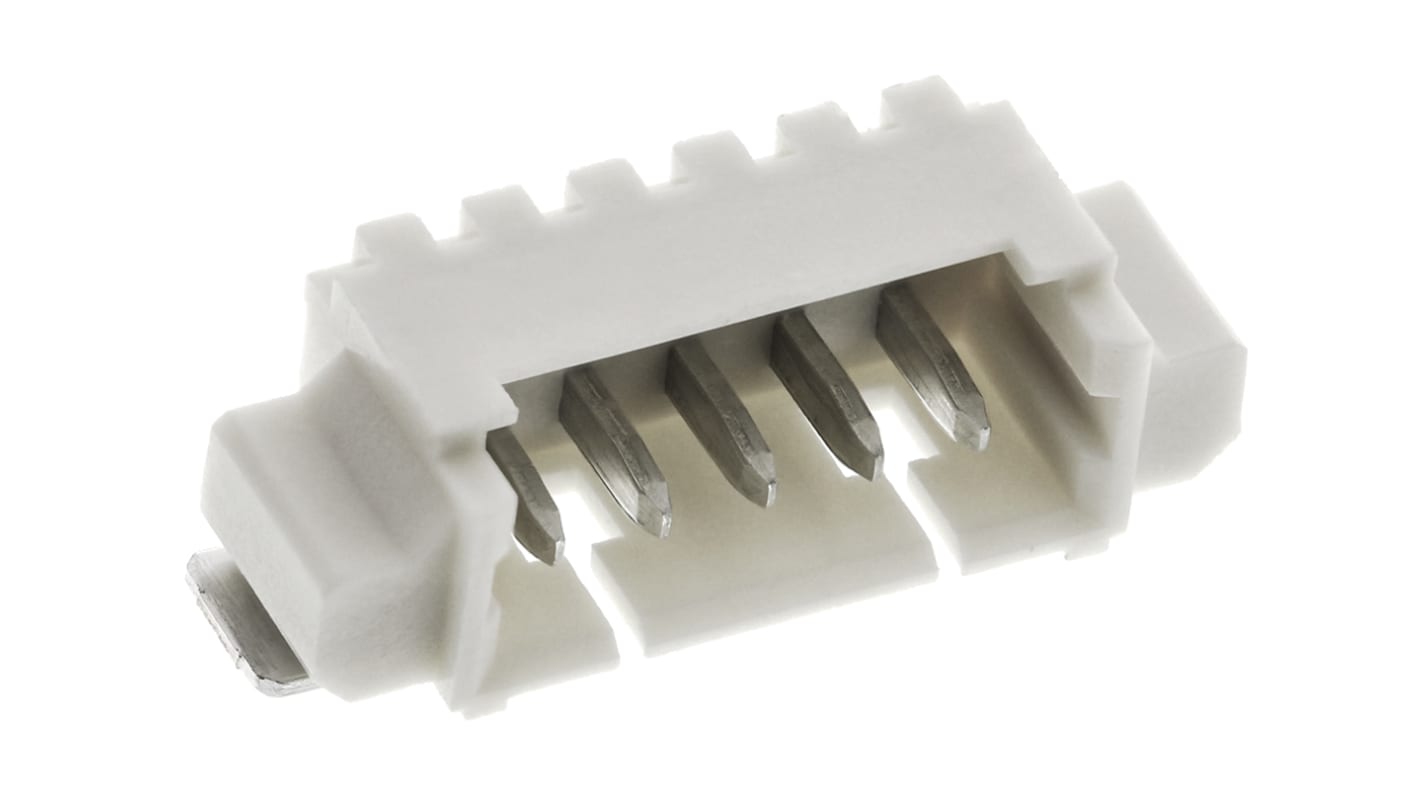

File di contatti PCB Molex, 5 vie, 1 fila, passo 1.25mm

Connettori per montaggio su circuito stampato a foro passante e per montaggio SMT PicoBlade con un design compatto e un passo di 1,25 mm. Questi connettori PicoBlade fanno parte di un sistema di interconnessione filo-scheda che offre risparmio di spazio sul circuito stampato fino al 45% rispetto ai sistemi filo-scheda di 2,00 mm. Il sistema di connettori PicoBlade è anche in grado di fornire la stessa corrente 1 A di sistemi simili con passo di 2,00 mm. Gli alloggiamenti di questi connettori PicoBlade sono dotati di finestre di bloccaggio che si innestano con due rampe di blocco nell'alloggiamento a crimpare per ottenere un meccanismo di bloccaggio di sicurezza. Questo blocco di sicurezza fornisce un collegamento di accoppiamento sicuro ed evita il disaccoppiamento accidentale causato da manipolazioni improprie o vibrazioni. I connettori PicoBlade SMT sono dotati di linguette a saldare che forniscono un fissaggio sicuro sul circuito stampato e agiscono come protezione contro le deformazioni per la terminazioni di saldatura SMT. Questa caratteristica aiuta anche a evitare incrinature dei giunti a causa di manipolazioni improprie. Questi connettori per circuito stampato e SMT PicoBlade da 1,25 mm sono disponibili in configurazioni di montaggio verticale e ad angolo retto.

• Capacità di corrente 1 A in un design compatto con passo da 1,25 mm
• Risparmio dello spazio su circuito stampato fino al 45% rispetto al passo da 2,00 mm
• Meccanismo di bloccaggio a frizione per un accoppiamento sicuro
• Linguette a saldare per una tenuta salda sul circuito stampato (versioni SMT)

Il sistema di interconnessione da 1,25 mm PicoBlade è progettato per l'uso in applicazioni di cablaggio ad alta densità. Le applicazioni tipiche includono sistemi di allarme per uso automobilistico e dispositivi audio per auto, lettori DVD, controlli dei processi industriali e sistemi di monitoraggio pazienti.

Per unire le connessioni elettriche alla vostra scheda, utilizzate questo connettore per circuiti stampati di Molex. È ideale per l'uso in configurazioni compatte in quanto ha un passo da 1,25 mm, che consente di risparmiare fino al 45% in più di spazio rispetto alle alternative da 2 mm. L'unità è di tipo protetto, il che significa che i suoi 5 pin sono alloggiati in un contenitore in plastica resistente alla corrosione per una lunga durata. L'ampia gamma di temperature di esercizio, da -40°C a +85°C, consente di fare affidamento su questo dispositivo anche in ambienti industriali difficili.

• Tensione nominale di 125 V per un'ampia compatibilità
• Tipo a montaggio superficiale per una semplice installazione
• I terminali a saldare garantiscono un fissaggio sicuro al PCB

• Sistemi di allarme per uso automobilistico
• Controllo dei processi industriali
• Monitoraggio medico

Sì, è dotato di una funzione di bloccaggio ad attrito per fornire un collegamento di accoppiamento sicuro e prevenire gli incidenti causati da manomissioni.

Filo-scheda 1,25 mm - Molex PicoBlade™
