File di contatti PCB Amphenol ICC, 20 vie, 2 file, passo 1.27mm
- Codice RS:
- 170-8831
- Codice costruttore:
- 87409-110LF
- Costruttore:
- Amphenol ICC
190 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Cadauno (in una stecca da 38)
2,917 €
(IVA esclusa)
3,559 €
(IVA inclusa)
| Unità | Per unità | Per stecca* |
| 38 + | 2,917 € | 110,846 € |
| *prezzo indicativo | ||
- Codice RS:
- 170-8831
- Codice costruttore:
- 87409-110LF
- Costruttore:
- Amphenol ICC
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto

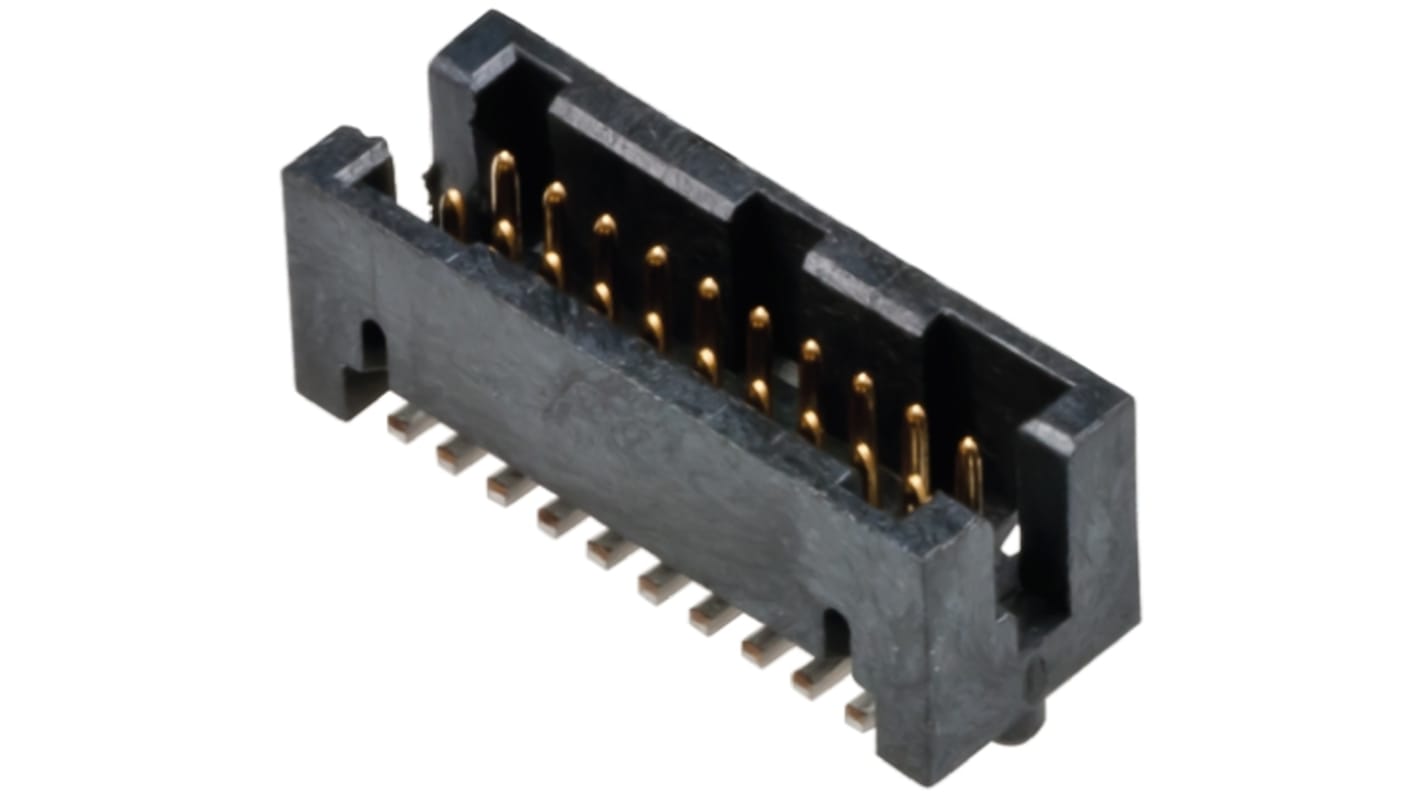

Connettori maschio per circuito stampato RIB-CAGE
Questi connettori maschio SMT multipunto scheda-scheda FCI Rib-Cage™ sono dotati di localizzatori per circuito stampato e pin quadrati dorati da 0,76 μm sulla superficie di contatto della superficie di saldatura.
I codici 87409-1**** hanno un'altezza sopra la scheda di 5,74 mm che lascia un'altezza di accoppiamento di 6,45 mm con il connettore femmina appropriato.
I codici 73547-1**** hanno un'altezza sopra la scheda di 9,25 mm che lascia un'altezza di accoppiamento di 9,93 mm con il connettore femmina appropriato.
I codici 73547-1**** hanno un'altezza sopra la scheda di 9,25 mm che lascia un'altezza di accoppiamento di 9,93 mm con il connettore femmina appropriato.
Nota
Per i connettori femmina di accoppiamento vedere il codice 714-2451.
Scheda-scheda da 1,27 mm - sistema FCI RIB-CAGE
Il sistema FCI Rib-Cage è un sistema di connettori scheda-scheda a doppia fila con passo da 1,27 mm (0,050 poll.) progettato per le applicazioni estreme usando i collegamenti mediani tra le schede a circuito stampato (PCB) o i circuiti stampati flessibili (FPC).
Specifiche
Attributo | Valore |
|---|---|
| Serie | Rib-Cage |
| Passo | 1.27mm |
| Numero di contatti | 20 |
| Numero di file | 2 |
| Orientamento | Ad angolo diritto |
| Protetto/Non protetto | Protetto |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di connettore | Scheda - Scheda |
| Terminazione | Saldare |
| Placcatura contatto | Oro |
| Materiale contatto | Bronzo fosforoso |
| Corrente nominale | 1.0A |
| Tensione nominale | 800,0 V. |
- Codice RS:
- 170-8831
- Codice costruttore:
- 87409-110LF
- Costruttore:
- Amphenol ICC
