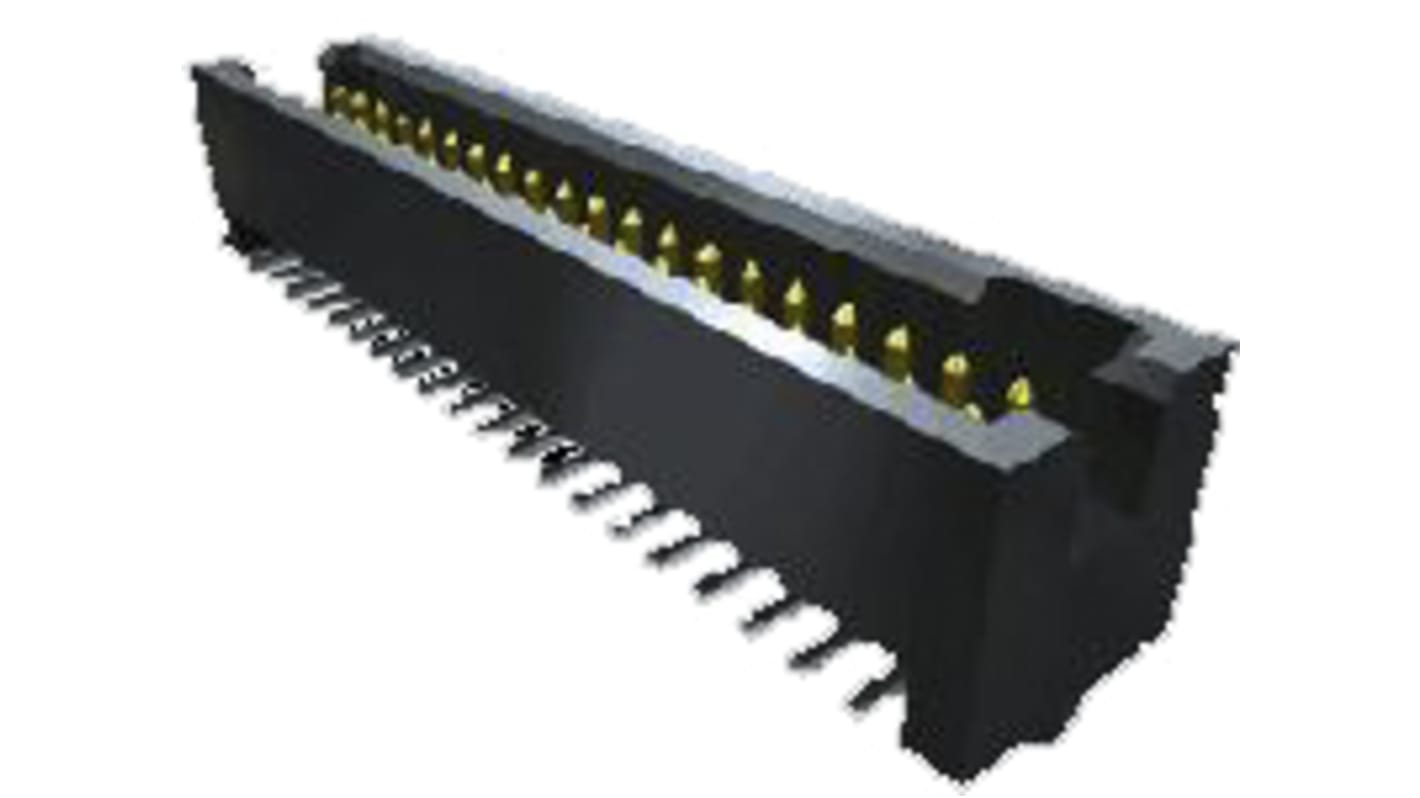

File di contatti PCB Samtec, 30 vie, 2 file, passo 1.27mm

Questi connettori scheda-scheda serie TFM Samtec consistono in morsettiere SMT con passo da 1,27 mm.

Corrente nominale 2 A
Temperatura d'esercizio da -55 a 125°C
Il modello TFM-xxx-02-x-x ha un'altezza del corpo di 5,72 mm
Il modello TFM-xxx-32-x-x ha un'altezza del corpo di 11,18 mm
Il modello TFM-xxx-xx-S-x-x è dotato di contatti placcati oro 0,76 μm ed estremità placcate oro 0,076 μm
Il modello TFM-xxx-xx-L-x-x è dotato di contatti placcati oro 0,38 μm ed estremità stagnate
Il modello TFM-xxx-xx-x-A dispone di pin di allineamento
Il modello TFM-xxx-xx-x-WT dispone di linguette a saldare

Per l'accoppiamento dei connettori femmina scheda-scheda vedere la serie SFM, codice 507-7308
Per l'accoppiamento di cavi assemblati IDC vedere la serie SFSD, codice 767-9221

Questa robusta striscia di terminali Tiger Eye™ è dotata di un sistema di contatto multi-finger BeCu, progettato per l'alta affidabilità e applicazioni a ciclo elevato con montaggio superficiale o estremità passanti. Orientamenti verticali o ad angolo retto per l’accoppiamento parallelo, perpendicolare e coplanare aumentano la flessibilità di progettazione, oltre a un pin di allineamento opzionale, clip di bloccaggio, doppia vite o linguetta saldata per applicazioni più robuste.

Corpo protetto per l'accoppiamento cieco
Passo: 0,050” (1,27 mm)
Sistema di contatto: diametro del piedino 0,018” (0,46 mm)
Orientamento: verticale, orizzontale, ad angolo retto
Terminazione: foro passante, montaggio superficiale
Applicazione: accoppiamento con un'elevata affidabilità dei corpi connettore femmina Tiger Eye™ e dei cavi assemblati
Diverse altezze di impilamento
Caratteristiche speciali: vite, linguetta saldata e opzioni di chiodi a saldare sono disponibili per la maggior parte dei requisiti di robustezza
Extended Life Product™ (E.L.P.™)
