- Codice RS:
- 180-4007
- Codice costruttore:
- TFM-120-01-L-D-RA
- Costruttore:
- Samtec
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 29/07/2024.
Prezzo per Unità
4,37 €
(IVA esclusa)
5,33 €
(IVA inclusa)
Unità | Per unità |
---|---|
1 - 24 | 4,37 € |
25 - 99 | 3,84 € |
100 - 249 | 3,58 € |
250 - 499 | 3,34 € |
500 + | 3,18 € |
- Codice RS:
- 180-4007
- Codice costruttore:
- TFM-120-01-L-D-RA
- Costruttore:
- Samtec
Documentazione Tecnica
Normative
Dettagli prodotto

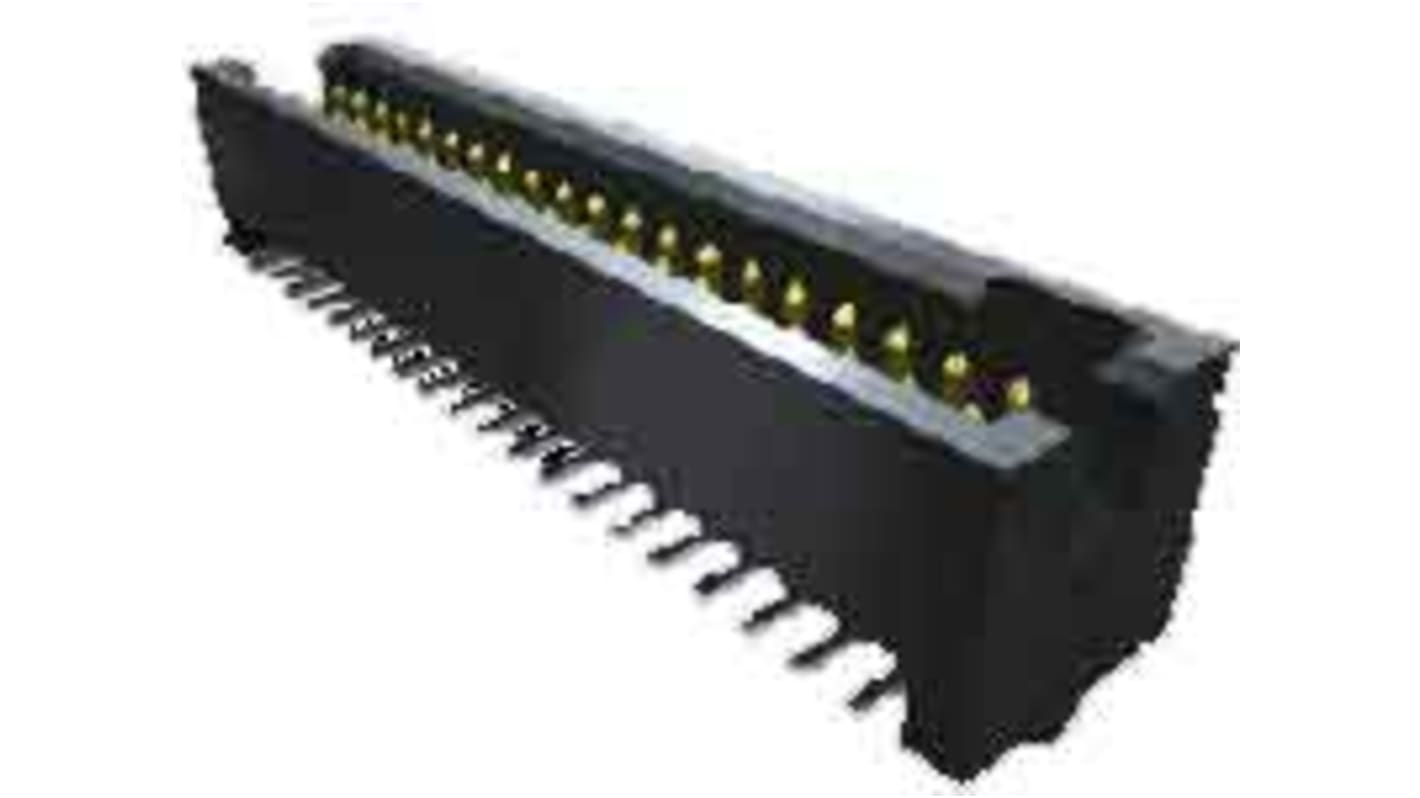

Connettori per montaggio a foro passante - serie TFM
Questi connettori serie TFM di Samtec sono delle multiprese a foro passante con un passo da 1,27 mm.
Corrente nominale 2 A
Temperatura d'esercizio da -55 a 125°C
TFM-1xx-01-L-D: placcatura in oro 0,38 μm su area di contatto e stagnatura sulle terminazioni
TFM-1xx-01-S-D-WT: placcatura in oro 0,76 μm su area di contatto e stagnatura sulle terminazioni
TFM-1xx-01-S-D-WT: con linguette saldate
TFM-1xx-01-L-D-RA: per orientamento orizzontale / ad angolo retto
Temperatura d'esercizio da -55 a 125°C
TFM-1xx-01-L-D: placcatura in oro 0,38 μm su area di contatto e stagnatura sulle terminazioni
TFM-1xx-01-S-D-WT: placcatura in oro 0,76 μm su area di contatto e stagnatura sulle terminazioni
TFM-1xx-01-S-D-WT: con linguette saldate
TFM-1xx-01-L-D-RA: per orientamento orizzontale / ad angolo retto
Nota
Questa robusta striscia di terminali Tiger Eye™ è dotata di un sistema di contatto multi-finger BeCu, progettato per l'alta affidabilità e applicazioni a ciclo elevato con montaggio superficiale o estremità passanti. Orientamenti verticali o ad angolo retto per laccoppiamento parallelo, perpendicolare e coplanare aumentano la flessibilità di progettazione, oltre a un pin di allineamento opzionale, clip di bloccaggio, doppia vite o linguetta saldata per applicazioni più robuste.
Corpo protetto per l'accoppiamento cieco
Passo: 0,050 (1,27 mm)
Sistema di contatto: diametro del piedino 0,018 (0,46 mm)
Orientamento: verticale, orizzontale, ad angolo retto
Terminazione: foro passante, montaggio superficiale
Applicazione: accoppiamento con un'elevata affidabilità dei corpi connettore femmina Tiger Eye™ e dei cavi assemblati
Diverse altezze di impilamento
Caratteristiche speciali: vite, linguetta saldata e opzioni di chiodi a saldare sono disponibili per la maggior parte dei requisiti di robustezza
Extended Life Product™ (E.L.P.™)
Passo: 0,050 (1,27 mm)
Sistema di contatto: diametro del piedino 0,018 (0,46 mm)
Orientamento: verticale, orizzontale, ad angolo retto
Terminazione: foro passante, montaggio superficiale
Applicazione: accoppiamento con un'elevata affidabilità dei corpi connettore femmina Tiger Eye™ e dei cavi assemblati
Diverse altezze di impilamento
Caratteristiche speciali: vite, linguetta saldata e opzioni di chiodi a saldare sono disponibili per la maggior parte dei requisiti di robustezza
Extended Life Product™ (E.L.P.™)
Specifiche
Attributo | Valore |
---|---|
Serie | TFM |
Passo | 1.27mm |
Numero di contatti | 40 |
Numero di file | 2 |
Orientamento | Ad angolo diritto |
Protetto/Non protetto | Protetto |
Tipo di montaggio | Montaggio con foro passante |
Tipo di connettore | Filo-Scheda |
Terminazione | Saldare |
Materiale contatto | Bronzo fosforoso |
Placcatura contatto | Oro |
Corrente nominale | 3.2A |
Tensione nominale | 250,0 V. |
