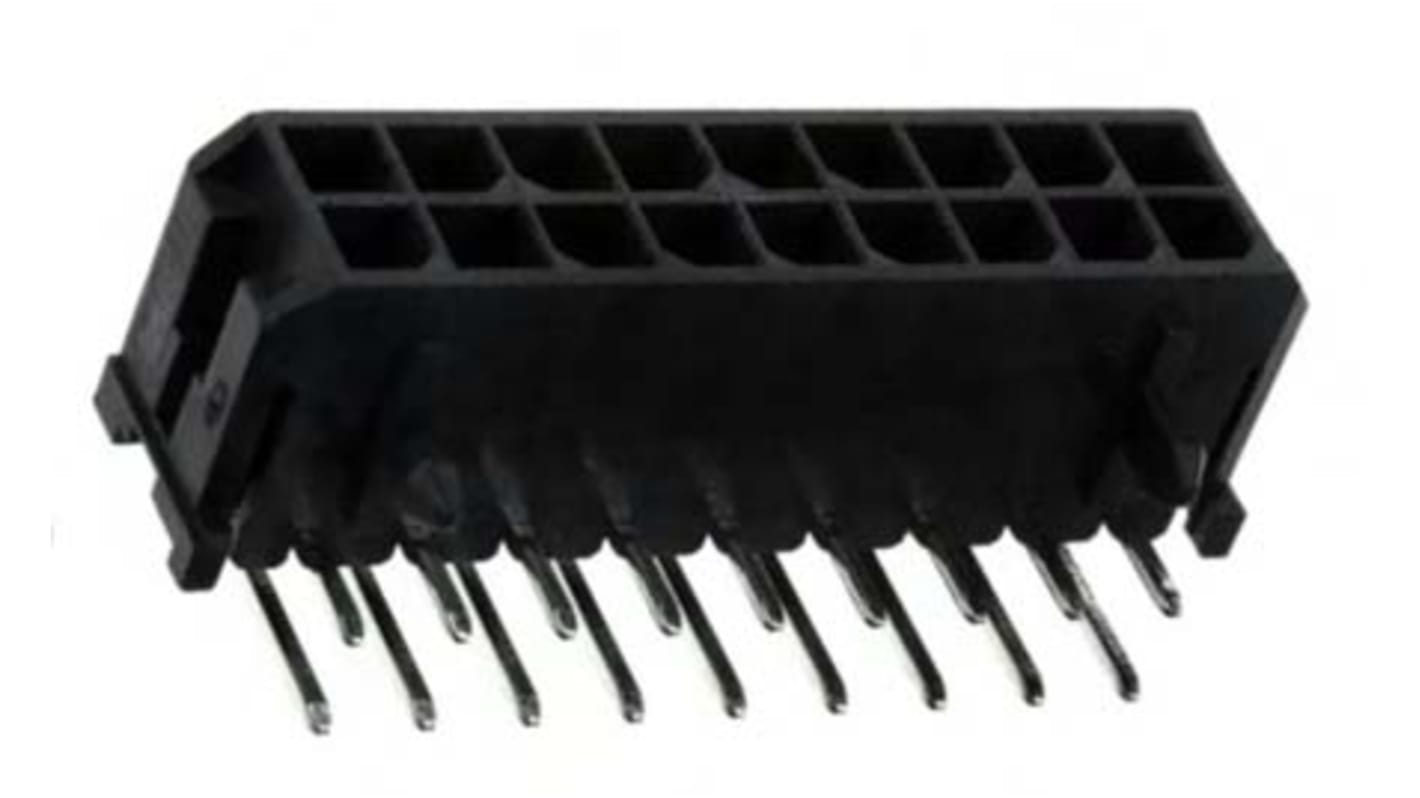

File di contatti PCB Molex, 18 vie, 2 file, passo 3.0mm

Connettori per circuito stampato filo-scheda a due file con passo 3 mm Micro-Fit 3.0, costituenti un sistema connettore di potenza compatto che fornisce una soluzione di distribuzione dell'alimentazione da bassa a media. Con una capacità di corrente fino a 5 A, i connettori Micro-Fit 3.0 offrono una delle maggiori capacità di corrente nominale con il più piccolo ingombro disponibile. Questi connettori per circuito stampato Micro-Fit 3.0 incorporano un aggancio positivo sotto forma di rampa di bloccaggio sul contenitore, per garantire un accoppiamento sicuro ed evitare lo scollegamento accidentale. I contenitori sono fabbricati in polimero a cristalli liquidi UL 94V-0 per alta temperatura, in grado di resistere a temperature fino a 265 °C durante il processo di saldatura reflow a IR. Le versioni con montaggio a foro passante di questi connettori Micro-Fit 3.0 sono anche compatibili con la tecnologia SMT, la qual cosa comporta minori requisiti e costi di processo. Per fissare questi connettori Micro-Fit 3.0 alla scheda a circuito stampato, nella struttura del connettore sono stati incorporati dei piedini di bloccaggio a innesto su circuito stampato in plastica. I contatti di questi connettori Micro-Fit 3.0 sono completamente isolati all’interno dei contenitori, al fine ridurre gli archi elettrici. Per contenere i costi sono disponibili contatti stagnati o con placcatura in oro in due spessori

• Elevata corrente nominale in un ingombro ridotto
• Corpi resistenti alle alte temperature per la saldatura reflow a IR
• Versioni con foro passante compatibili SMT
• Aggancio positivo per un accoppiamento sicuro
• Terminali a doppia lamina completamente isolati per un contatto e prestazioni elettriche affidabili
• Piedini di bloccaggio a innesto su circuito stampato in plastica per un collegamento sicuro al circuito stampato
• Conforme al test del filo incandescente

Questi connettori Micro-Fit 3.0 sono adatti per l'uso in un'ampia gamma di applicazioni a bassa e media potenza, tra cui le seguenti:
Componenti COTS (Commercial Off The Shelf) per l’uso nel settore militare
Energia solare
Prodotti di consumo (asciugatrici, congelatori, frigoriferi, lavatrici)
Comunicazione dati (router, server)
Medico
Telecomunicazioni
Terminali di gioco

Serie Molex Micro-Fit 3.0
