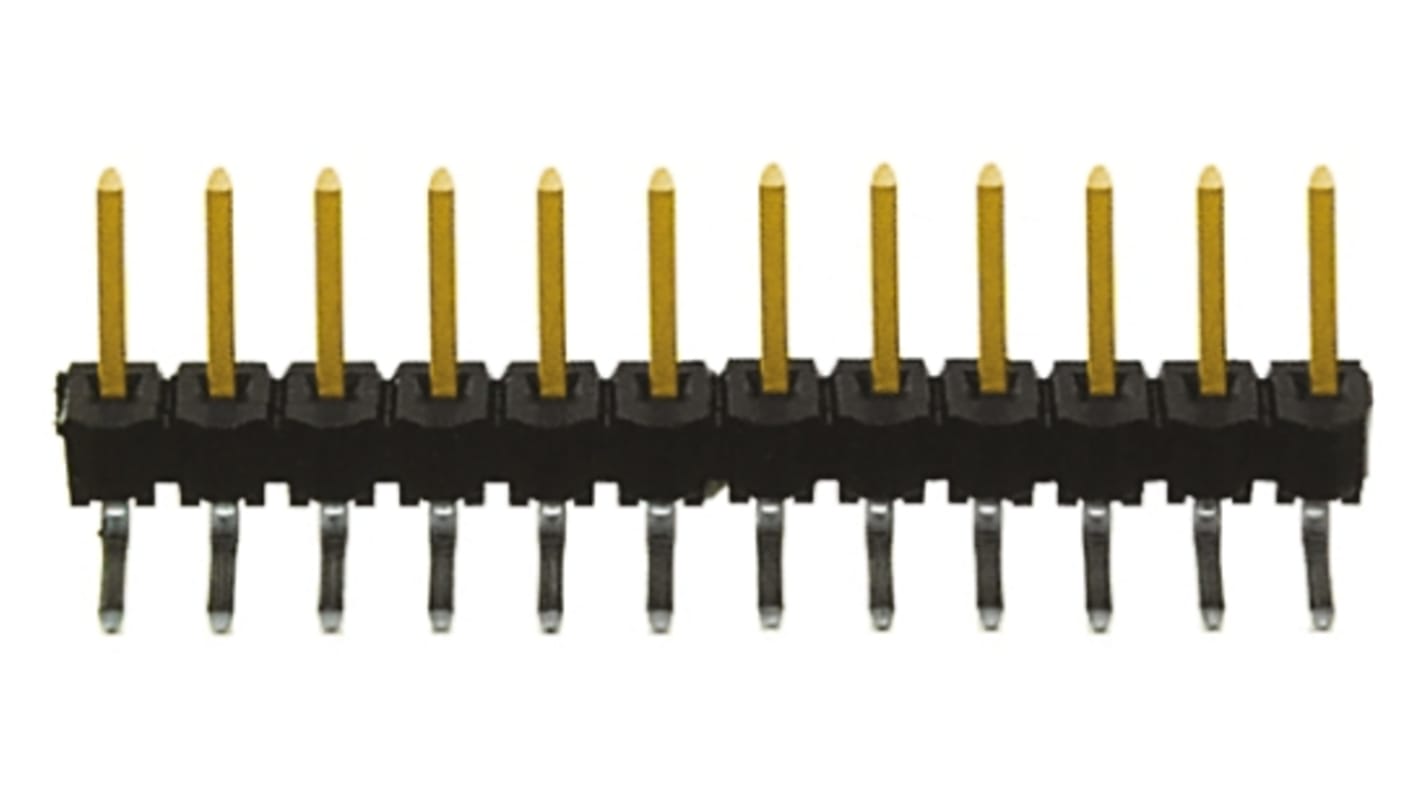

Connettore maschio Samtec, 12 vie, 1 fila, passo 2.54mm
- Codice RS:
- 767-1072
- Codice costruttore:
- TSW-112-08-L-S-RA
- Costruttore:
- Samtec
4 Disponibile per la consegna entro 4 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
1,14 €
(IVA esclusa)
1,39 €
(IVA inclusa)
Unità | Per unità |
---|---|
1 - 9 | 1,14 € |
10 - 24 | 1,02 € |
25 - 99 | 0,93 € |
100 - 499 | 0,78 € |
500 + | 0,70 € |
- Codice RS:
- 767-1072
- Codice costruttore:
- TSW-112-08-L-S-RA
- Costruttore:
- Samtec
Documentazione Tecnica
Normative
Dettagli prodotto
Morsettiera con piedino quadrato a foro passante da 2,54 mm - Serie TSW
Morsettiere con piedino quadrato scheda-scheda a foro passante per circuito stampato serie TSW con passo da 2,54 mm, isolante in poliestere rinforzato con fibra di vetro nero e morsetti in bronzo fosforoso con contatti placcati oro. Queste morsettiere con piedino quadrato scheda-scheda a foro passante per circuito stampato sono disponibili in una varietà di configurazioni tra cui a fila singola e a due file, diritte e ad angolo retto e con possibilità di scelta di placcature e lunghezze dei piedini. La temperatura d'esercizio per i morsetti di questi connettori a foro passante per circuito stampato serie TSW è compresa tra -55 → +125 °C.
I connettori per circuito stampato TSW con codice TSW-xxx-xx-x-S sono a fila singola.
I connettori per circuito stampato TSW con codice TSW-xxx-xx-x-D sono a due file.
I connettori per circuito stampato TSW con codice TSW-xxx-xx-L-x presentano una placcatura in oro da 0,25 μm sul montante e una stagnatura opaca sull'estremità.
I connettori per circuito stampato TSW con codice TSW-xxx-xx-G-x presentano una placcatura in oro da 0,25 μm sul montante e placcatura in oro flash sul bilanciamento.
I connettori per circuito stampato TSW con codice TSW-xxx-07-x-x presentano un morsetto di altezza 5,84 mm e un'estremità di lunghezza 2,54 mm.
I connettori per circuito stampato TSW con codice TSW-xxx-08-x-x presentano un morsetto di altezza 5,84 mm e un'estremità di lunghezza 5,08 mm.
I connettori per circuito stampato TSW con codice TSW-xxx-14-x-x presentano un morsetto di altezza 8,13 mm e un'estremità di lunghezza 2,79 mm.
I connettori per circuito stampato TSW con codice TSW-xxx-17-x-x presentano un morsetto di altezza 15,74 mm e un'estremità di lunghezza 2,79 mm.
I connettori per circuito stampato TSW con codice TSW-xxx-23-x-x presentano un morsetto di altezza 5,84 mm e un'estremità di lunghezza 2,92 mm.
I connettori per circuito stampato TSW con codice TSW-xxx-26-x-x presentano un morsetto di altezza 5,84 mm e un'estremità di lunghezza 3,20 mm.
I connettori per circuito stampato TSW con codice TSW-xxx-xx-x-S sono a fila singola.
I connettori per circuito stampato TSW con codice TSW-xxx-xx-x-D sono a due file.
I connettori per circuito stampato TSW con codice TSW-xxx-xx-L-x presentano una placcatura in oro da 0,25 μm sul montante e una stagnatura opaca sull'estremità.
I connettori per circuito stampato TSW con codice TSW-xxx-xx-G-x presentano una placcatura in oro da 0,25 μm sul montante e placcatura in oro flash sul bilanciamento.
I connettori per circuito stampato TSW con codice TSW-xxx-07-x-x presentano un morsetto di altezza 5,84 mm e un'estremità di lunghezza 2,54 mm.
I connettori per circuito stampato TSW con codice TSW-xxx-08-x-x presentano un morsetto di altezza 5,84 mm e un'estremità di lunghezza 5,08 mm.
I connettori per circuito stampato TSW con codice TSW-xxx-14-x-x presentano un morsetto di altezza 8,13 mm e un'estremità di lunghezza 2,79 mm.
I connettori per circuito stampato TSW con codice TSW-xxx-17-x-x presentano un morsetto di altezza 15,74 mm e un'estremità di lunghezza 2,79 mm.
I connettori per circuito stampato TSW con codice TSW-xxx-23-x-x presentano un morsetto di altezza 5,84 mm e un'estremità di lunghezza 2,92 mm.
I connettori per circuito stampato TSW con codice TSW-xxx-26-x-x presentano un morsetto di altezza 5,84 mm e un'estremità di lunghezza 3,20 mm.
Nota
I morsetti di questi connettori con montante quadrato scheda-scheda a foro passante per circuito stampato serie TSW si accoppiano con:
Connettori femmina protetti con attacco standard BCS - vedere codice 766-6486
Multiprese a profilo basso CES - vedere codice 766-6600
Multiprese a profilo basso SLW - vedere codice 767-9408
Multiprese per montaggio superficiale SSM - vedere codice 765-5357
Multiprese SSQ - vedere codice 765-5468
Multiprese SSW - vedere codice 765-5593
Connettori femmina protetti con attacco standard BCS - vedere codice 766-6486
Multiprese a profilo basso CES - vedere codice 766-6600
Multiprese a profilo basso SLW - vedere codice 767-9408
Multiprese per montaggio superficiale SSM - vedere codice 765-5357
Multiprese SSQ - vedere codice 765-5468
Multiprese SSW - vedere codice 765-5593
2.54mm Board to Board and Wire to Board - Samtec
Specifiche
Attributo | Valore |
---|---|
Serie | TSW |
Passo | 2.54mm |
Numero di contatti | 12 |
Numero di file | 1 |
Orientamento | Angolo destro |
Protetto/Non protetto | Non protetto |
Tipo di connettore | Scheda - Scheda, Filo-Scheda |
Tipo di montaggio | Montaggio con foro passante |
Terminazione | Saldare |
Materiale contatto | Bronzo fosforoso |
Placcatura contatto | Oro |
Corrente nominale | 7.6A |
Lunghezza dell'estremità del pin | 2.29mm |
Lunghezza di accoppiamento dei pin | 5.84mm |
Tensione nominale | 450,0 V. |
