Strumento di sviluppo comunicazione e wireless Silicon Labs Mighty Gecko Dual Band, 2.4 GHz, 915 MHz, Wireless

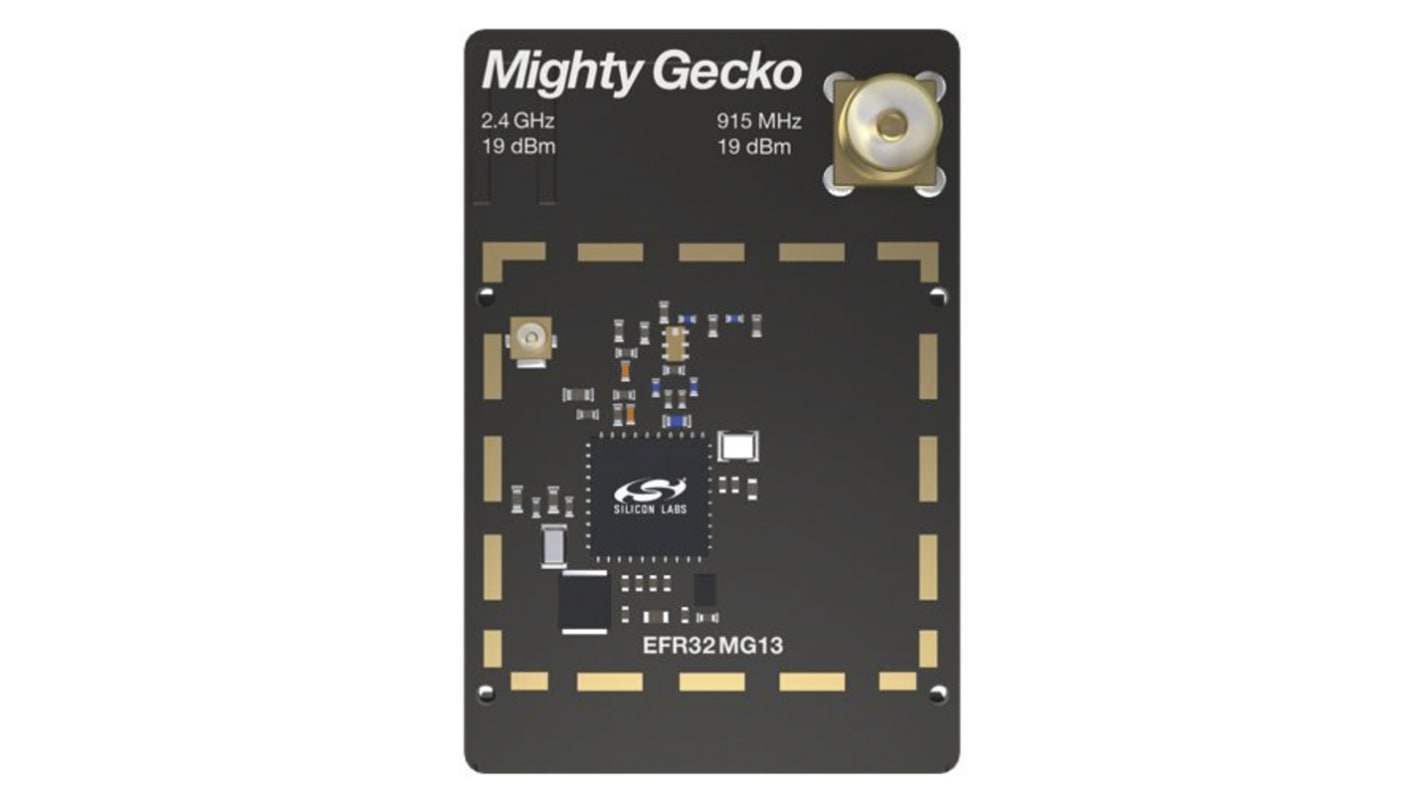

La scheda radio BRD4158A Mighty Gecko consente agli sviluppatori di realizzare applicazioni Zigbee®, Thread, Bluetooth® a basso consumo energetico e applicazioni wireless proprietarie. La scheda contiene un System-on-Chip wireless Mighty Gecko dual band ed è ottimizzata per funzionare a una potenza di uscita di 19 dBm. Per la banda a 2,4 GHz con l'antenna stampata a bordo scheda e il connettore UFL è supportata la verifica delle emissioni irradiate e condotte. Per la banda a 915 MHz, il connettore SMA a bordo scheda consente la verifica delle emissioni condotte e il fissaggio di un'antenna a stilo esterna per i test delle emissioni irradiate. La scheda radio BRD4158A Mighty Gecko si inserisce nella scheda principale dello starter kit wireless, in dotazione con lo starter kit Mighty Gecko, e consente l'accesso a display, pulsanti e funzioni aggiuntive dalle schede di espansione. Con la suite di strumenti di supporto Simplicity Studio, gli sviluppatori possono eseguire al meglio lo sviluppo di applicazioni wireless grafiche, il debug delle reti a maglia e la tracciatura dei pacchetti, nonché la profilazione e l'ottimizzazione dell'energia visiva. La scheda funge anche da progetto di riferimento RF per applicazioni destinate al funzionamento wireless dual band a 2,4 GHz e 915 MHz con una potenza di uscita di 19 dBm. Questo documento contiene una breve introduzione e descrizione delle caratteristiche della scheda radio BRD4158A focalizzandosi sulle sezioni e prestazioni RF.

SoC wireless:
EFR32MG13P733F512GM48
Core CPU: ARM Cortex®-M4 con FPU
Memoria Flash: 512 kB
RAM: 64 kB
Frequenza di funzionamento: 2,4 GHz + 915 MHz
Potenza di trasmissione: 19 dBm
2,4 GHz: antenna su circuito stampato integrata, connettore UFL
(opzionale).
915 MHz: un unico connettore SMA per
la trasmissione e la ricezione
Cristalli per LFXO e HFXO: 32,768 kHz
e 38,4 MHz

La scheda radio wireless SLWRB4158A Mighty Gecko si inserisce nella scheda principale fornita con lo starter kit Mighty Gecko. Il design modulare supporta diverse schede radio, consentendo agli sviluppatori di realizzare applicazioni Zigbee, Thread, Bluetooth a basso consumo energetico e applicazioni wireless proprietarie. Con la suite di strumenti di supporto Simplicity Studio, gli sviluppatori possono eseguire al meglio lo sviluppo di applicazioni wireless grafiche, il debug delle reti a maglia e la tracciatura dei pacchetti, nonché la profilazione e l'ottimizzazione dell'energia visiva.
