Strumento di sviluppo comunicazione e wireless STMicroelectronics Dual Channel IOLink device Expansion Board Based on

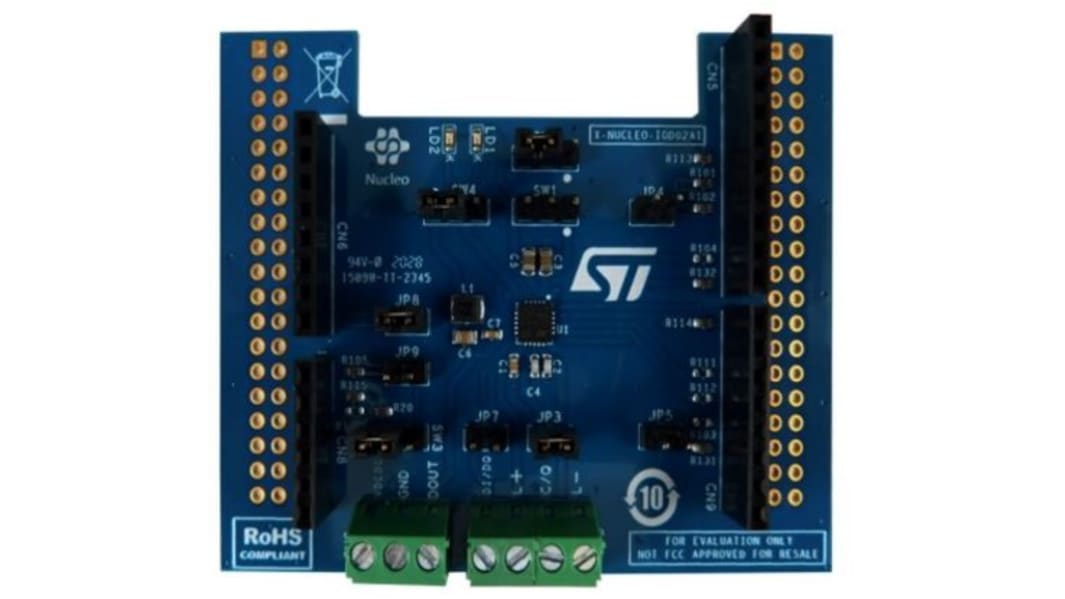

La scheda di espansione STMicroelectronics X-nucleo-IOD02A1 per STM32 nucleo è basata sul ricetrasmettitore SIO e io-link PHY a doppio canale L6364Q che incorpora regolatori di tensione da 50 ma 3,3 V e 5 V, convertitore c.c.-c.c. e gestione della sequenza M. La scheda di espansione fornisce una soluzione conveniente e facile da usare per lo sviluppo di applicazioni con sensori industriali SIO e io-link, consentendo di valutare facilmente le caratteristiche di comunicazione L6364Q e la robustezza.

Livello io-link PHY a 2 canali (CQ e Dio)
Io-link DLL (gestore sequenza M e checksum)
Rilevamento attivazione
Interrompere il pin diagnostico
Interfacce SPI e UART
Regolatori lineari da 50 ma 3,3 V e 5 V.
Convertitore buck regolabile a 50 ma (5 ÷ 10,8 V)
Protezione contro i sovraccarichi con soglia di intervento regolabile
Protezione da surriscaldamento con soglia di spegnimento regolabile
Inversione di polarità completa sul lato del processo
Protezioni contro la rottura del filo Vcc e di massa
