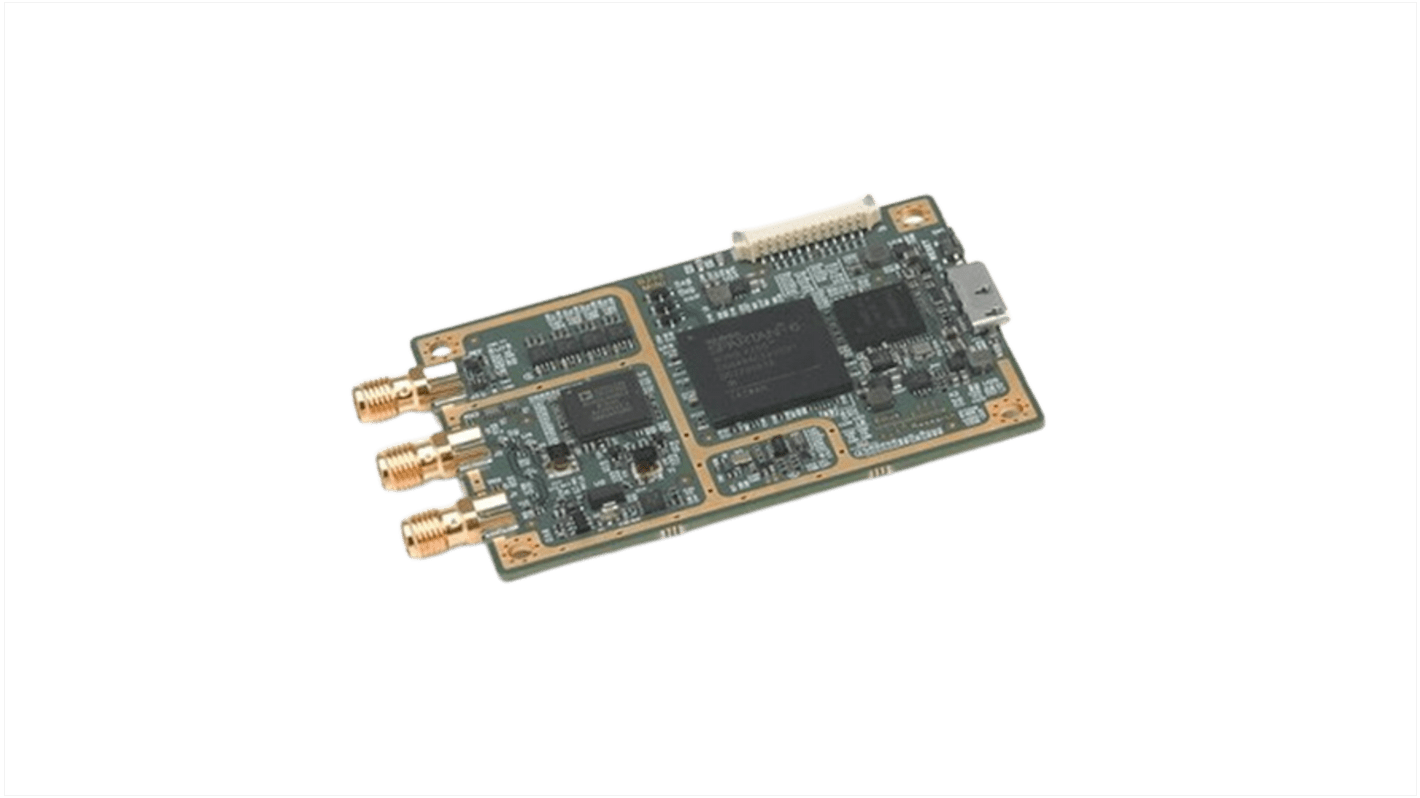

Strumento di sviluppo comunicazione e wireless Digilent B200mini, 6GHz, Ricetrasmettitore RF

Questo prodotto Digilent ha un'ampia gamma di frequenza da 70 MHz a 6 GHz e un FPGA Xilinx Spartan-6 XC6SLX75 programmabile dall'utente, questa piattaforma flessibile e compatta è ideale per le applicazioni Hobby e OEM. L'Ettus USRP B205mini-i simile è una versione a temperatura industriale con un FPGA più grande per applicazioni più avanzate. Il front end RF utilizza il ricetrasmettitore RFIC AD9364 di Analog Devices con 56 MHz di larghezza di banda istantanea. La scheda è alimentata dal bus da un collegamento USB 3.0 ad alta velocità per lo streaming dei dati al computer host. Il modello USRP B200mini include anche connettori per GPIO, JTAG e sincronizzazione con un riferimento di clock da 10 MHz o un segnale di ingresso di riferimento temporale PPS.

Analog Devices sono ricetrasmettitori AD9364 RFIC
Xilinx Spartan-6 XC6SLX75 FPGA
I canali presenti sono 1 TX, 1 RX
La gamma di frequenza è da 70 MHz a 6 GHz
La larghezza di banda istantanea è fino a 56 MHz
IIP3 a NF tipico è 20 dBm
La potenza di uscita è inferiore a 10 dBm
La figura di rumore in ricezione è superiore a 8 dB
