Strumento di sviluppo comunicazione e wireless FTDI Chip Mini-Module

Versioni disponibili:
(730-0142) - Da USB a seriale/FIFO (doppio) - Mini modulo FT2232H
(730-0146) - Da USB a seriale/FIFO (quadruplo) - Mini modulo FT4232H
(111-5835) - Da USB a seriale/FIFO (doppio) - Mini modulo FT2232H-56Q
(111-5836) - Da USB a seriale/FIFO (quadruplo) - Mini modulo FT4232H-56Q

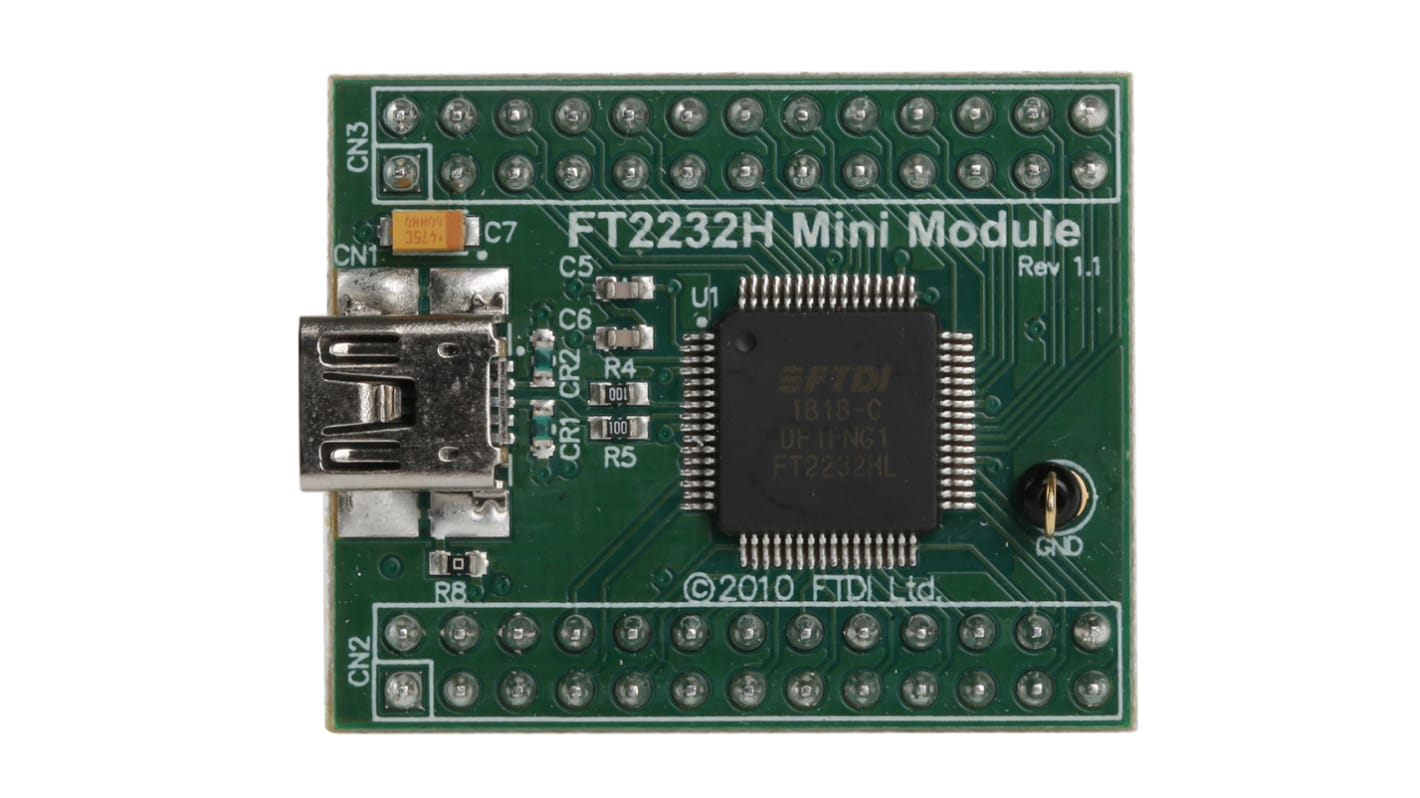

Il mini modulo chip FTDI FT2232H è uno strumento di sviluppo da USB a seriale/FIFO che presenta il dispositivo FT2232H. Il mini modulo FT2232H è un chip da USB 2.0 a UART/FIFO.
Il mini modulo FT2232H è ideale per una rapida integrazione di USB nei circuiti elettronici esistenti. Può anche essere utilizzato per la prototipazione di idee e progetti che incorporano un'interfaccia USB, o come interfacce da USB a porte multiple. Il mini modulo FT2232H è dotato di due interfacce configurate per interfacce FIFO sincrone o asincrone seriali o parallele. I due canali possono anche essere configurati in modo indipendente per l'uso di un motore MPSSE.

Come si collega?
Il mini modulo FT2232H è dotato di due connettori a due file a 26 pin che consentono di collegarsi a connettori PBC e cavi a nastro, in modo rapido e semplice.

Come è alimentata?
Il mini modulo FT2232H è alimentato tramite USB. Non vi è necessità di un alimentatore esterno supplementare.

Quali sono le velocità di trasferimento dei dati seriali?
Velocità di trasmissione dei dati seriali asincroni da 300 baud fino a 12 Mbaud a livelli TTL
Velocità di trasferimento dati seriali sincrona (MPSSE) fino a 30 Mbps su JTAG, SPI e I2C
