Strumento di sviluppo comunicazione e wireless MikroElektronika EVE Click

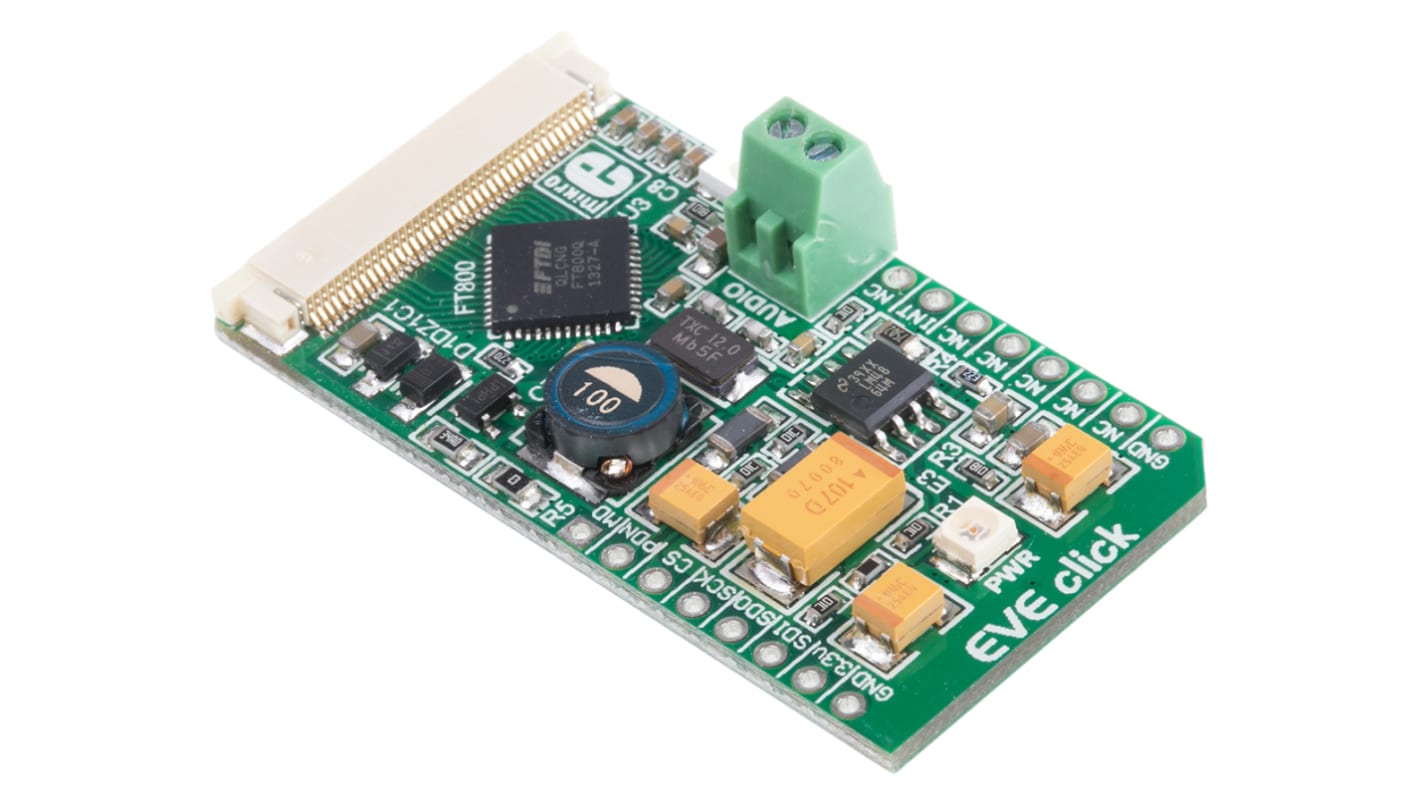

I moduli accessori Click si inseriscono nei connettori femmina MikroBUS nelle schede di sviluppo microcontrollore di MikroElektronika. EVE Click è una scheda controller con display e con interfaccia mikroBUS che integra display LCD, Audio e controllo touchscreen.

Controller di grafica e dispositivo sintetizzatore audio FT800Q
Progettato per un display TFT da 4,3 poll 480 x 272 con touch panel (non in dotazione)
Controlla un touch screen a 4 fili con rilevamento della forza del tocco
Controllo di regolazione retroilluminazione PWM
Amplificatore audio mono LM4864
Comunicazione (microcontrollore): seriale SPI fino a 30 MHz
Comunicazione (display): uscita RGB parallela
LED utente
Alimentatore: 3,3 V cc
LED di segnalazione alimentazione
Morsetti a vite per altoparlante
Connettore per cavo piatto a 40 pin per il display

La scheda click è fornita con le strisce di connettori saldate.

Connettore per display
