Strumento di sviluppo comunicazione e wireless Microchip PICTail Plus, Bluetooth

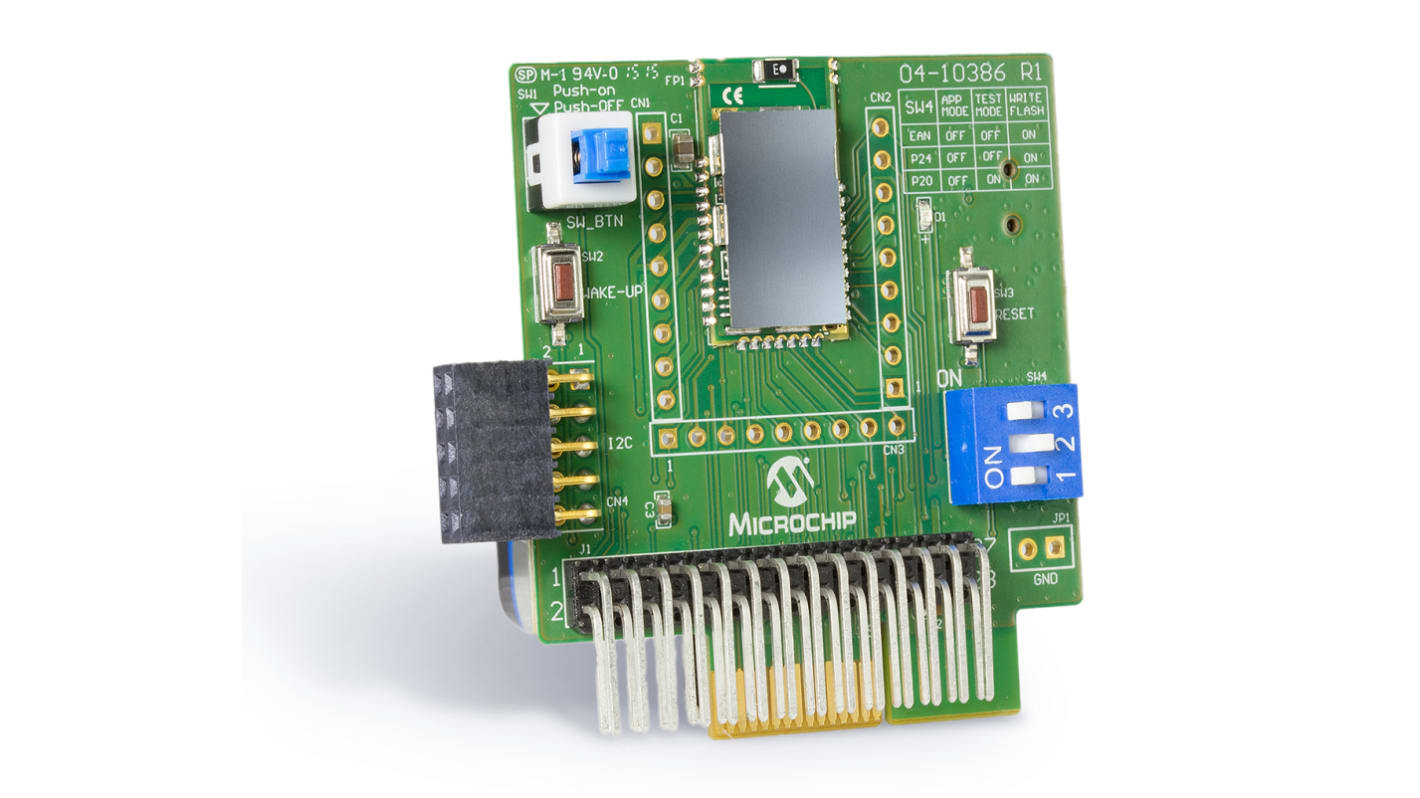

Questa scheda di espansione PICtail/PICtail Plus prodotta da Microchip è uno strumento che consente agli utenti di studiare il modulo Bluetooth 4.2 BM78 (BLE/BTLE). Gli utenti possono sviluppare direttamente la scheda tramite USB utilizzando il software di sviluppo BM78. Il connettore PICtail/PICtail Plus consente di interfacciare la scheda con piattaforme di sviluppo per microcontrollori come Explorer 16 (DM240001) ed Explorer 8 (DM160228).

Il dispositivo BM78 illustrato è un modulo Bluetooth 4.2 che offre funzionalità a doppia modalità, in grado di comunicare nei protocolli BR/EDR e BLE. Supporta i profili GAP, SDP, SPP e GATT. I dati vengono trasferiti tramite il collegamento Bluetooth con modalità UART trasparente, che, unita al modulo interfaccia UART, semplifica il compito di integrare il modulo BM78 con un microcontrollore host.

Modulo BM78 conforme a Bluetooth® 4.2 con antenna a bordo scheda e potenza di uscita 2 dBm
Collegamento per dati seriali trasparente tramite Bluetooth Classic SPP (Serial Port Profile) e Bluetooth Low Energy
Interfaccia USB per la programmazione diretta mediante uno strumento di configurazione basato su Windows
Interfaccia PICtail per il collegamento a piattaforme di sviluppo per microcontrollori come Explorer 16 (DM240001) ed Explorer 8 (DM160228)
Modalità di configurazione automatica per impostazioni rapide (predefinite)
Modalità di configurazione manuale nella quale il microcontrollore può accedere alle impostazioni di configurazione
Interfaccia di programmazione integrata per l'aggiornamento del firmware e le impostazioni di configurazione

1 scheda PICtail/PICtail Plus Bluetooth 4.2 BM78
