Arduino Shield MikroElektronika

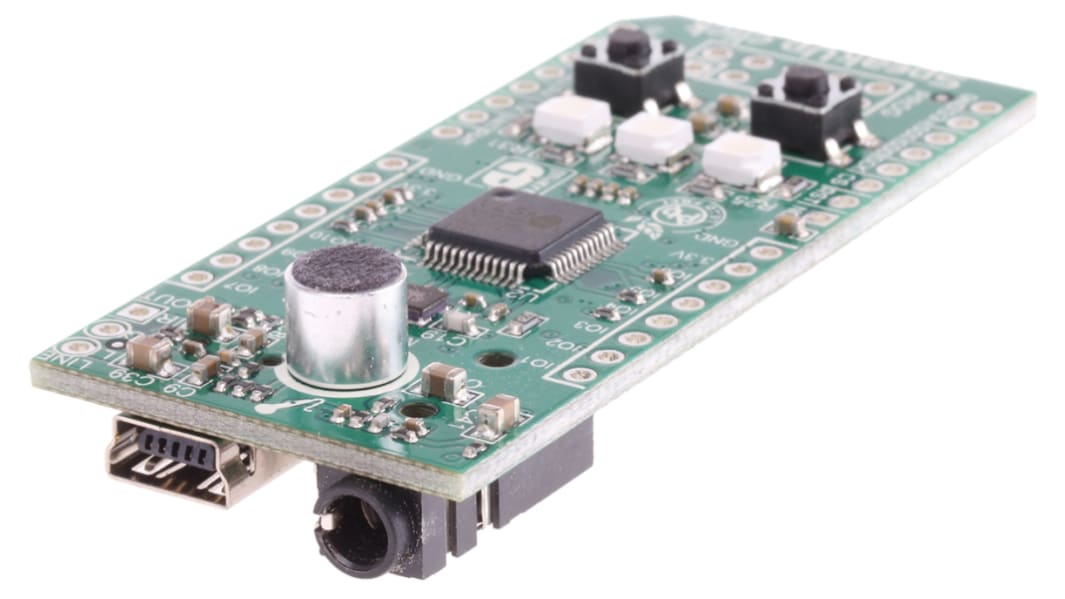

I moduli accessori Click si inseriscono nei connettori femmina MikroBUS nelle schede di sviluppo microcontrollore di MikroElektronika. La scheda SpeakUp click è un modulo di riconoscimento vocale dipendente dall'altoparlante con funzionalità autonoma. Si basa sull'abbinamento fra i suoni provenienti dal microfono con comandi pre-registrati. Esempio di applicazione: utilizzare SpeakUp con la schermatura PI click 811-7024 per controllare XBMC Home Media Center su un computer Raspberry Pi, sostituendo mouse e tastiera.

Microcontrollore ARM Cortex-M4 STM32F415RG
Microfono a bordo scheda
Codec audio stereo VS1053
Può riconoscere oltre 200 comandi vocali
12 x pin GPIO programmabili dall'utente per funzionalità autonoma
2 pulsanti di programmazione
2 LED di stato di programmazione
Modalità autonoma: la MCU su scheda controlla direttamente i dispositivi esterni tramite GPIO utente
Modalità di scatto: consente di inviare il corrispondente indice a comando vocale ad un'interfaccia selezionabile: USB o UART
Jack femmina da 3,5 mm per microfono esterno
Connettore USB per programmazione PC
LED di segnalazione alimentazione
Alimentatore: +3,3 V cc

La scheda click è fornita con le strisce di connettori saldate.

Manuale utente

Schede di interfaccia uomo-macchina Click mikroBUS™
