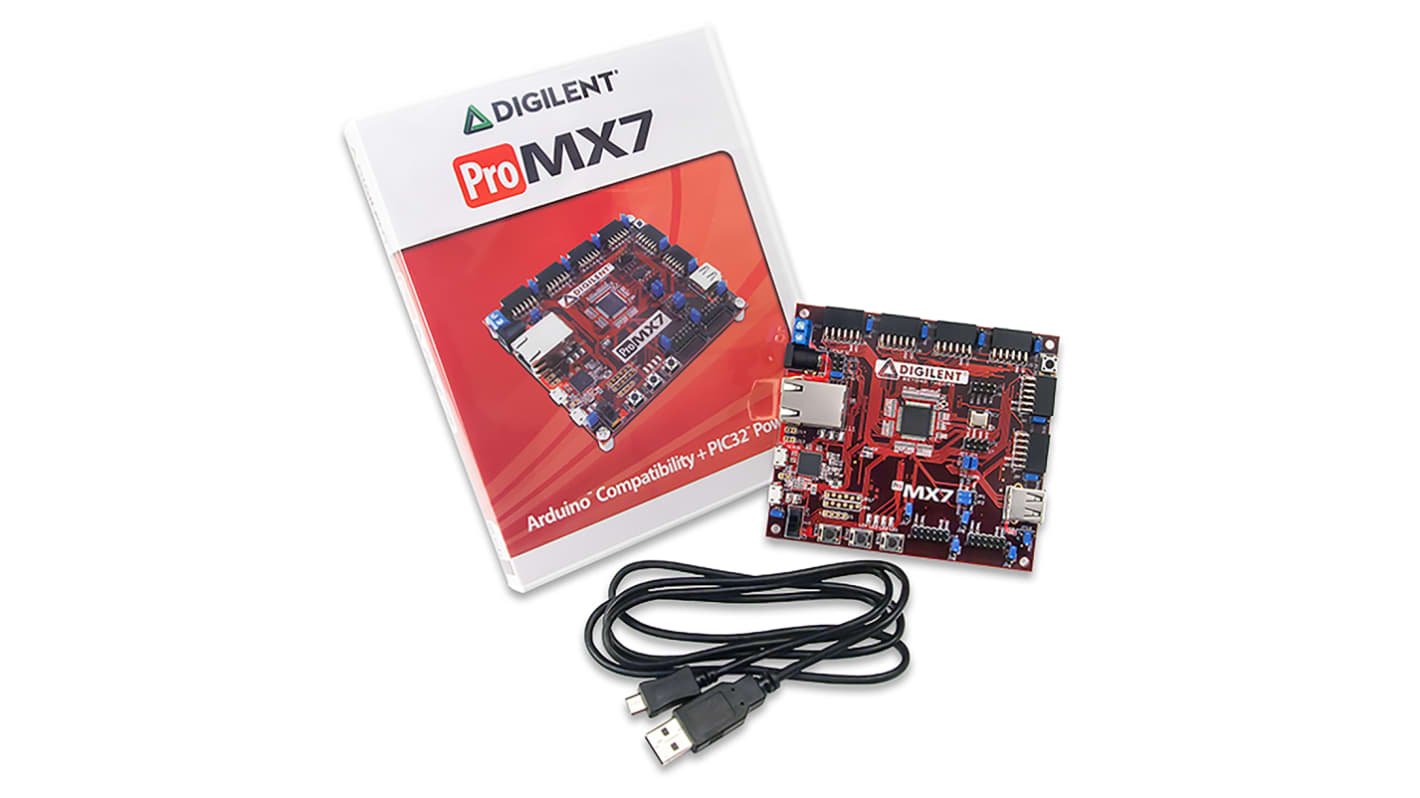

La scheda chipKIT Pro MX7 è uno strumento utile per i progetti di controllo integrato e di comunicazione di rete sia gli studenti e sia per gli appassionati di elettronica. Il suo design versatile e il microcontrollore della famiglia PIC32MX consente di collegarsi a numerose periferiche e di programmare la scheda per vari utilizzi. Pro MX7 fornisce sei connettori di espansione Pmod™ a 12 pin per il fissaggio dei moduli periferici Pmod Digilent, disponibili separatamente.
MCU MIPS a 32 bit e 80MHz PIC32MX795F512L con memoria Flash da 512KB, RAM da 128KB, FPU
• Ponte USB-UART tramite connettore micro-AB • Host USB 2.0 tramite connettore USB-A • Dispositivo USB 2.0 FS/OTG tramite connettore micro-AB
• 10/100 Ethernet tramite connettore femmina RJ-45
• Porta SPI
• 2 porte UART, uno con segnali RTS/CTS
• 2 porte CAN
• 2 porte I²C tramite connettori a catena
• 3 pulsanti utente • 4 LED utente
• 6 connettori di espansione a 12 pin Pmod™
• Alimentazione: porta di debug USB, porta USB-UART, porta del dispositivo USB, jack femmina a cilindretto o connettore a vite
• Protezione ESD e contro i cortocircuiti per tutti i pin I/O
• Supporto a bordo scheda per la programmazione/debug tramite IDE MPLAB Microchip e MPIDE
