Scheda di valutazione IBU Universal Interface STMicroelectronics

Esplora la categoria
Non disponibile
RS non distribuirà più questo prodotto.
Codice RS:
190-4927
Codice costruttore:
STEVAL-PCC009V2
Costruttore:
STMicroelectronics
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

STMicroelectronics

Classificazione

Scheda di valutazione

Nome kit

IBU Universal Interface

Codice processore

STM32F103RBT6

Tipo di processore

Microcontrollore

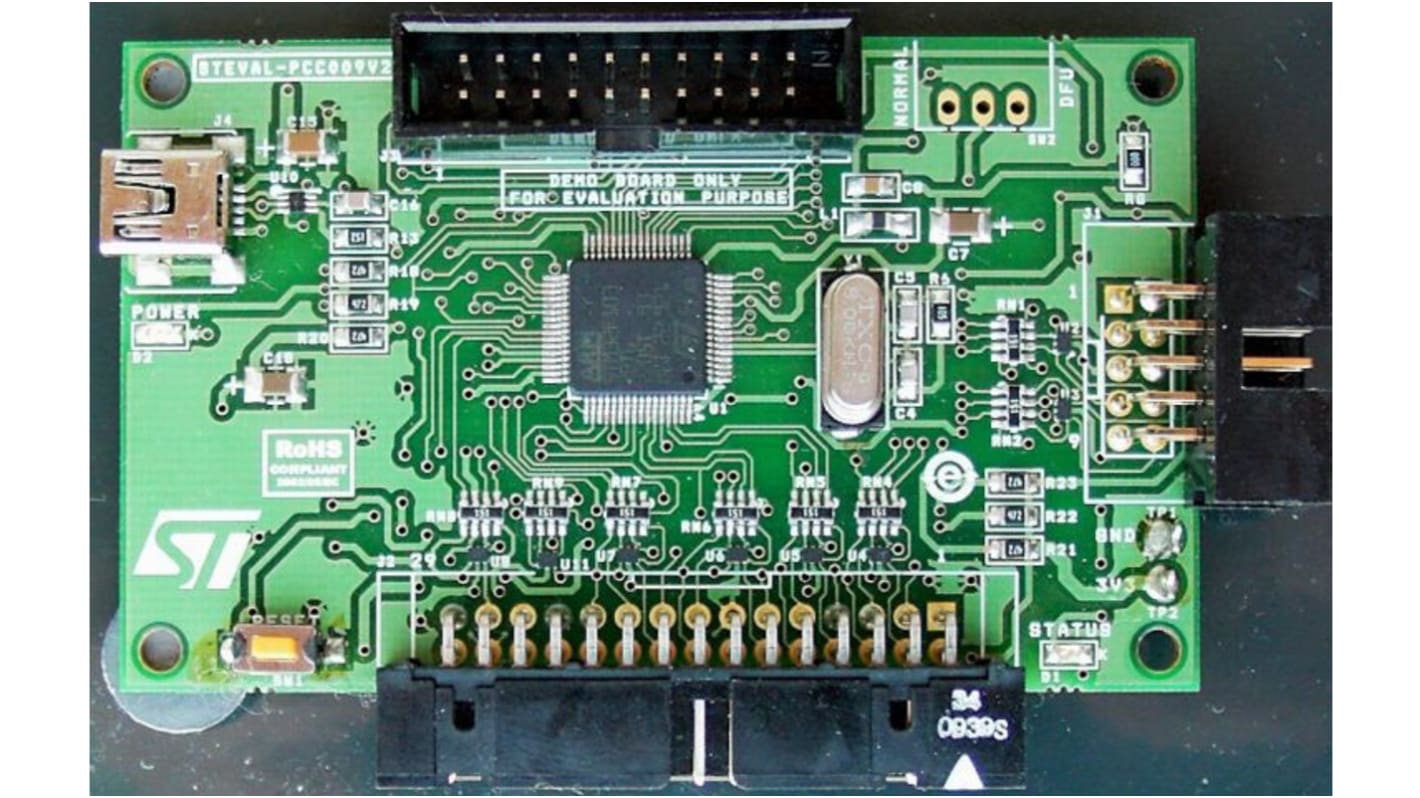

La scheda STEVAL-PCC009V2 implementa un'interfaccia universale IBU (IBUUI), che è un ponte di interfaccia USB-seriale basato su STM32x costituito da un'interfaccia configurabile a 10 pin e un'interfaccia a 30 pin. Il microcontrollore STM32x viene utilizzato come interfaccia tra il PC e un altro sistema terminale. Varie periferiche di comunicazione sono multiplex con GPIO, ADC e canali PWM in entrambe le interfacce a 10 pin e 30 pin. Con queste interfacce, è disponibile un dispositivo che può comunicare tramite I2C, SPI e UART. Pertanto, lo strumento IBUUI consente agli utenti di collegare un dispositivo basato su comunicazione seriale a un PC. Allo stesso tempo, consente all'utente di controllare alcuni GPIO disponibili in interfacce a 10 e 30 pin e li imposta in modalità di ingresso/uscita in base ai requisiti dell'applicazione.
