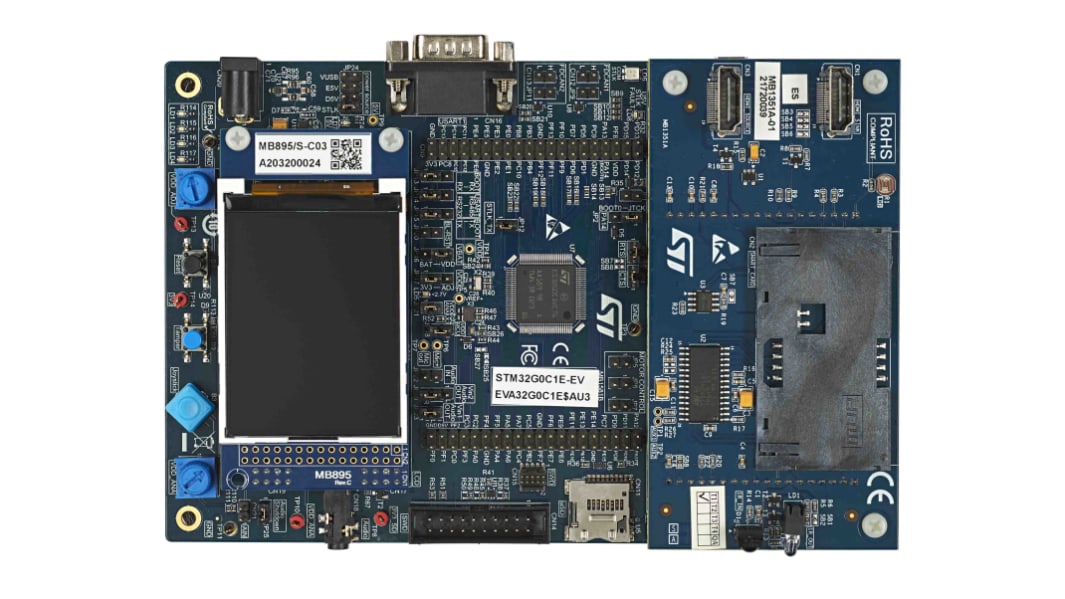

Scheda di valutazione Evaluation board with STM32G0C1VE MCU STMicroelectronics, CPU ARM Cortex

La scheda di valutazione STMicroelectronics STM32G0C1E-EV è una piattaforma di sviluppo high-end per il microcontrollore STM32G0C1VET6 che funziona a una frequenza fino a 64 MHz con memoria Flash interna da 512 Kbyte, RAM da 144 Kbyte, dispositivo e host USB 2.0 FS, due CAN FD, USB Type-C® e interfacce per controller di erogazione dell'alimentazione (UCPD) conformi alla specifica USB Type-C® r1.2 e USB PD r3.0, tre I2C, tre SPI, sei USART, due UART a bassa potenza, un ADC a 12 bit, due DAC a 12 bit, tre comparatori per impieghi generali, sette timer per impieghi generali, due a bassa potenza

La gamma completa di caratteristiche hardware sulla scheda di valutazione STM32G0C1E-EV include la scheda madre, la scheda di espansione della periferica legacy e la scheda di espansione USB-C® e Power Delivery, che aiutano a sviluppare applicazioni e a valutare tutte le periferiche, come ad esempio connettore USB Type-C® con USB PD, connettore di controllo motore, CAN FD, USB 2.0 FS, RS-232, RS-485, DAC audio, ADC microfono, LCD TFT, IrDA, LED IR, ricevitore IR, LDR, scheda microSDTM, CEC su due connettori HDMI, slot per smartcard, EEPROM RF e sensore di temperatura.

La scheda integra un ST-LINK/V2-1 come debugger integrato nel circuito e programmatore per il microcontrollore STM32.

I connettori per scheda di espansione e scheda di espansione forniscono un modo semplice per collegare una scheda di espansione o una scheda di avvolgimento per l'applicazione specifica dell'utente.

La scheda di espansione USB-C® e Power Delivery è dotata di due porte USB-C® indipendenti controllate da STM32G0. La porta USB-C® 1 è a doppio ruolo (DRP) e può fornire fino a 45 W di potenza. La porta USB-C® 2 è solo sink. Entrambi supportano il protocollo USB PD e la funzionalità in modalità alternata.

Sono forniti esempi di firmware applicativo per valutare la tecnologia USB-C® attraverso vari casi di utilizzo.

Microcontrollore basato su core STM32G0C1VET6 Arm® Cortex®-M0+ con 512 Kbyte di memoria Flash e 144 Kbyte di RAM nel contenitore LQFP100

Scelta di tensione MCU fissa a 3,3 V o regolabile da 1,65 V a 3,5 V

Interfaccia seriale compatibile I2C

RTC con batteria di backup

Scheda microSDTM con interfaccia SPI da 8 Gbyte o più

Potenziometro

LED utente a 4 colori e un LED come allarme di bassa potenza MCU

Pulsanti di reset, manomissione e utente

Joystick a 4 direzioni con pulsante di selezione

Connettori scheda:

• Presa di alimentazione da 5 V

• Comunicazioni RS-232 e RS485

• CAN FD

• Presa audio stereo con ingresso per microfono analogico

• Scheda microSDTM

• Connettore di espansione I2C

• Connettore di controllo motore

• Connettori scheda di espansione per scheda di espansione periferica legacy o scheda di espansione USB-C® e Power Delivery

• Connettori di prolunga per scheda di espansione o scheda wire-wrap

Opzioni di alimentazione flessibili:

• Presa di alimentazione da 5 V

• Connettore USB ST-LINK/V2-1

• Scheda di espansione

Debugger/programmatore ST-LINK/V2-1 a bordo scheda con capacità di riepilogo USB: porta COM virtuale e porta di debug

Librerie software gratuite complete ed esempi disponibili con il pacchetto MCU STM32CubeG0

Supporto di un'ampia scelta di ambienti di sviluppo integrati (IDE) tra cui IAR Embedded Workbench®, MDK-ARM e STM32CubeIDE

Ricetrasmettitore IrDA

LED a infrarossi e ricevitore a infrarossi

Resistenza dipendente dalla luce (LDR)

Sensore di temperatura

Connettori scheda:

• Due connettori HDMI con DDC e CEC


• Slot per smartcard

Multiplex o per connettore femmina USB 3.1 tipo B di prima generazione / ingresso DisplayPort e uscita porta USB tipo C® 1
