Scheda aggiuntiva Expand 13 Click MikroElektronika

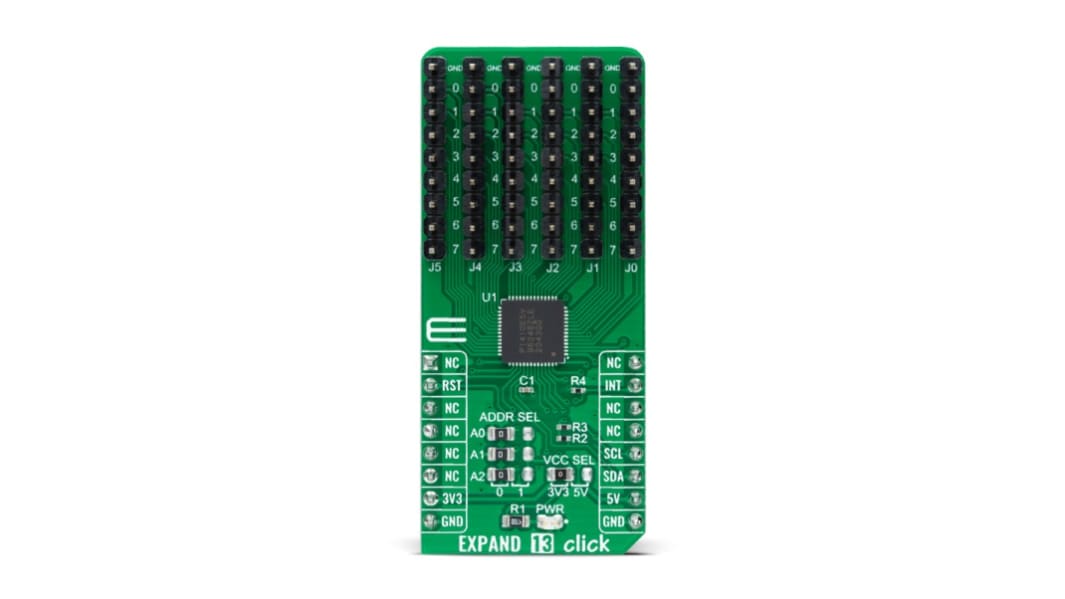

MikroElektronika an Expand 13 Click è una scheda aggiuntiva compatta contenente un espansore I/O multiporta. Questa scheda è dotata dell'espansore I/O a 48 bit PI4IOE5V96248 per impieghi generali, che fornisce un'espansione I/O remota per la maggior parte delle famiglie di MCU di Diodes Incorporated. Il PI4IOE5V96248 è disponibile in una configurazione a 6 canali e consente di aggiungere facilmente I/O attraverso un'interfaccia seriale I2C standard. È dotato di una funzione di spostamento di livello incorporata che lo rende estremamente flessibile nei sistemi di alimentazione in cui è richiesta la comunicazione tra tensioni I/O incompatibili. Comprende inoltre una funzione di reset e interruzione che informa l'MCU dei dati in entrata sulle sue porte senza comunicare tramite il bus seriale. Questa scheda Click offre una soluzione semplice quando sono necessari I/O aggiuntivi, mantenendo al minimo le interconnessioni nelle applicazioni di monitoraggio dei sistemi, nei controller industriali, nelle apparecchiature portatili e in molto altro ancora.

Pin I/O remoti predefiniti per gli ingressi all'alimentazione
compatibili con le modalità I2C-bus veloce e standard,
I/O con tolleranza a 5 V
capacità di assorbimento di 25 mA per azionare direttamente i LED
indirizzi slave programmabili
