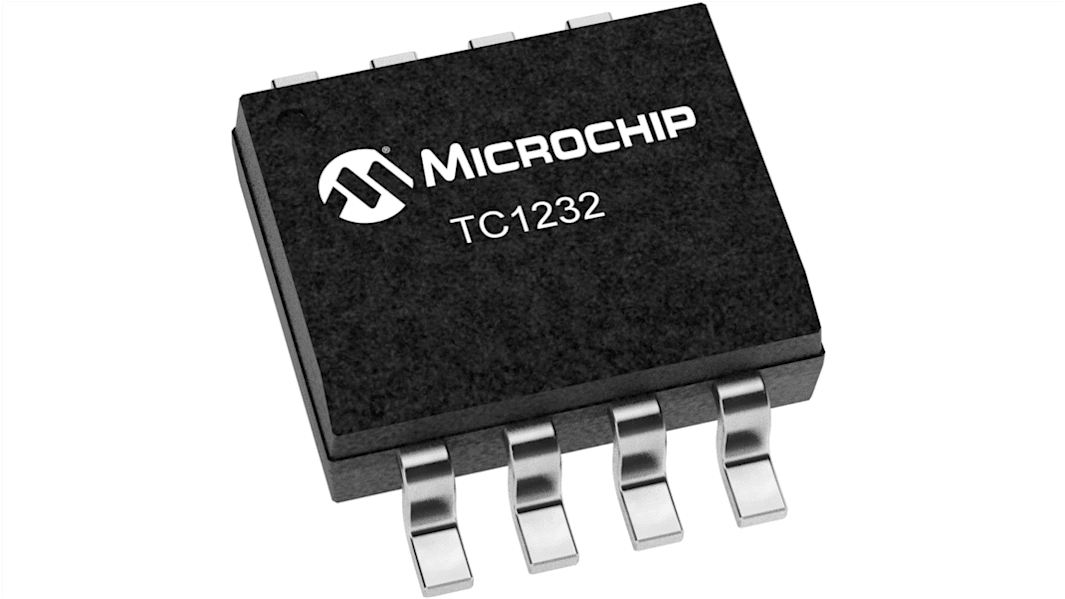

TC1232EOA713 Supervisore processore, Manual Reset, Monitoraggio reset microprocessore

Il supervisore del processore Microchip fornisce tre funzioni importanti per salvaguardare la salubrità del processore: controllo di reset on/off di precisione, timer watchdog e override di reset esterno. All'accensione, mantiene il processore nello stato di reset per un minimo di 250 msec dopo che la VCC è entro la tolleranza per garantire un avvio stabile del sistema. La salubrità del microprocessore è monitorata dal circuito watchdog a bordo scheda. Il microprocessore deve fornire un segnale periodico a valle sull'ingresso ST. Se il processore non riesce a fornire questo segnale entro il periodo di timeout selezionato (150msec, 600msec o 1200msec), viene indicato un processore fuori controllo e il TC1232 emette un reset del processore di conseguenza. Le uscite vengono attivate immediatamente quando l'ingresso PB viene abbassato da un interruttore a pulsante esterno o altro segnale elettronico. Quando è collegato a un interruttore a pulsante, il TC1232 fornisce un rimbalzo dei contatti.

Monitor di tensione di precisione: regolabile +4,5 V o +4,75 V
Larghezza dell'impulso di reset: 250 msec minimo
Nessun componente esterno
Timer watchdog regolabile: 150 ms, 600 ms o 1,2 sec
Tensione d'esercizio da 4 V a 5,5 V
Ingresso di reset manuale anti-rimbalzo per l'override esterno
