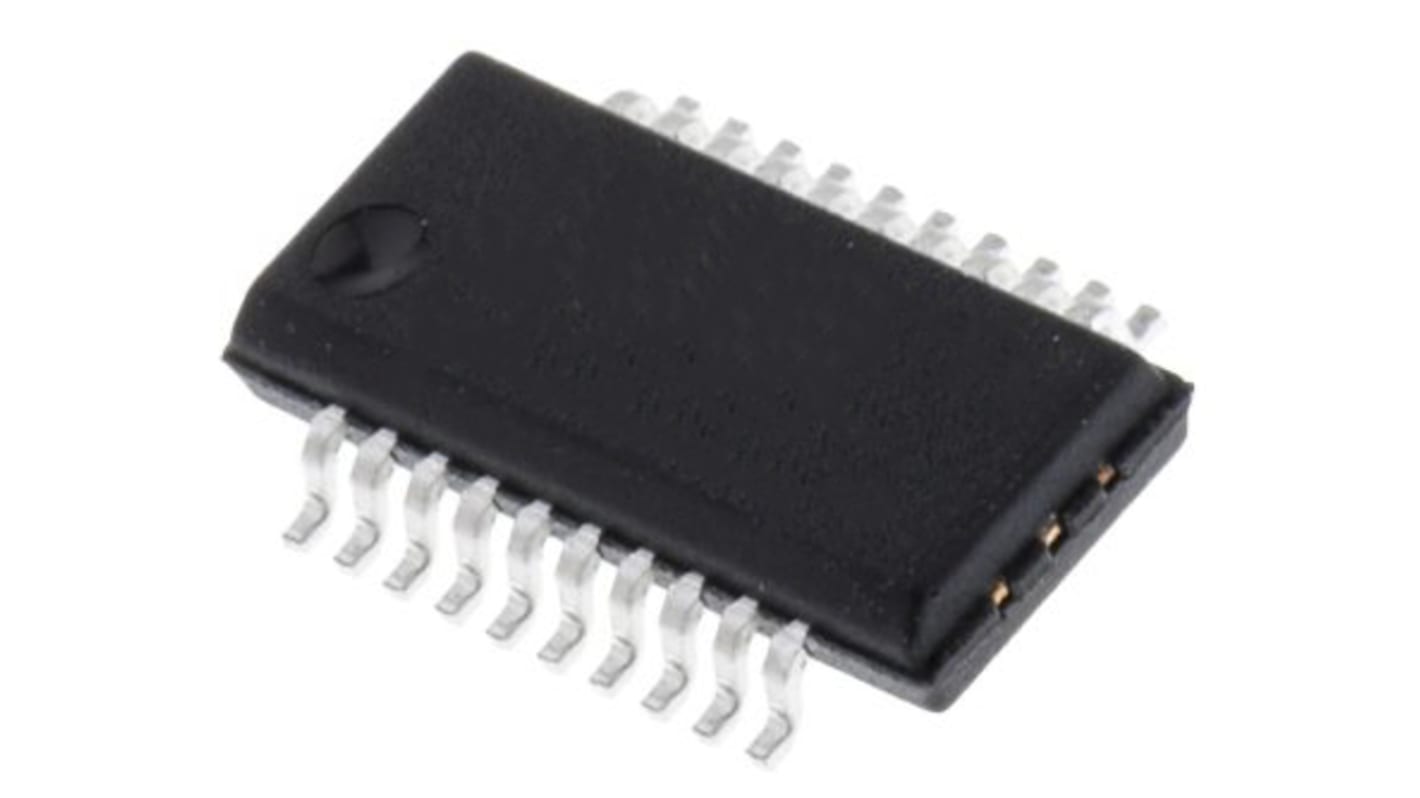

Renesas Electronics QS3VH245QG Interruttore bus, CBT, 12 x 1:1, 20 Pin
- Codice RS:
- 249-4419
- Codice costruttore:
- QS3VH245QG
- Costruttore:
- Renesas Electronics
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
- Codice RS:
- 249-4419
- Codice costruttore:
- QS3VH245QG
- Costruttore:
- Renesas Electronics
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Renesas Electronics | |
| Famiglia logica | CBT | |
| Tipo prodotto | Interruttore bus | |
| Configurazione | 12 x 1:1 | |
| Numero elementi per chip | 4 | |
| Corrente di quiescenza massima | 4mA | |
| Tensione minima di alimentazione | 2.3V | |
| Tensione massima di alimentazione | 3.6V | |
| Numero pin | 20 | |
| Resistenza ON massima | 4Ω | |
| Ritardo di propagazione massimo @ CL | 0.2ns | |
| Minima temperatura operativa | -40°C | |
| Temperatura massima di funzionamento | 85°C | |
| Standard/Approvazioni | RoHS | |
| Serie | QS3VH245 | |
| Standard automobilistico | No | |
| Larghezza del bus | 8bit | |
| Seleziona tutto | ||
|---|---|---|
Marchio Renesas Electronics | ||
Famiglia logica CBT | ||
Tipo prodotto Interruttore bus | ||
Configurazione 12 x 1:1 | ||
Numero elementi per chip 4 | ||
Corrente di quiescenza massima 4mA | ||
Tensione minima di alimentazione 2.3V | ||
Tensione massima di alimentazione 3.6V | ||
Numero pin 20 | ||
Resistenza ON massima 4Ω | ||
Ritardo di propagazione massimo @ CL 0.2ns | ||
Minima temperatura operativa -40°C | ||
Temperatura massima di funzionamento 85°C | ||
Standard/Approvazioni RoHS | ||
Serie QS3VH245 | ||
Standard automobilistico No | ||
Larghezza del bus 8bit | ||
L'interruttore bus a 8 bit Hot Switch QS3VH245 Renesas Electronics è un interruttore bus ad alta larghezza di banda con resistenza ON molto bassa, che si traduce in un ritardo di propagazione inferiore a 250 ps attraverso l'interruttore. Gli interruttori possono essere attivati sotto il controllo del segnale di abilitazione dell'uscita compatibile con LVTTL per il flusso dati bidirezionale senza ritardo aggiuntivo o rimbalzo di terra. La combinazione di ritardo di propagazione quasi nullo, impedenza OFF elevata e tolleranza alle sovratensioni rende il QS3VH245 ideale per le applicazioni di comunicazione ad alte prestazioni. Il QS3VH245 funziona da -40 °C a +85 °C.
Interruttori FET con canale N senza diodo parassita a VCC
Isolamento in condizioni di spegnimento
Senza percorso c.c. a VCC o GND
Tolleranza 5 V in stato OFF e ON
I/O tolleranti a 5 V
Basso RON - 4 ohm tipico
Caratteristiche RON piatte sull'intervallo di funzionamento
Commutazione da guida a guida 0 - 5 V
Flusso di dati bidirezionale con ritardo quasi nullo: nessun rimbalzo di terra aggiuntivo
Eccellente corrispondenza RON tra i canali
Elevata larghezza di banda - fino a 500 MHz
