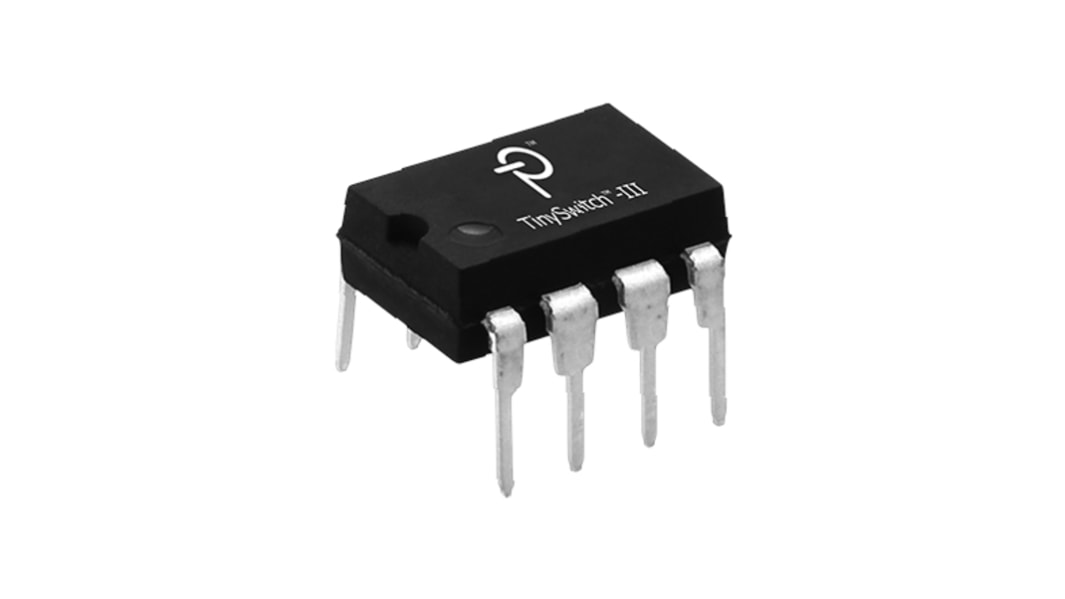

Switch di alimentazione CI Power Integrations, DIPC, 8 pin, 560mA, 33Ω

La famiglia TinySwitch-III fornisce una conversione di potenza c.a.-c.c. a bassa potenza (fino a 36,5 W)

Potenza MOSFET interno 700 V
Distorsione di frequenza per ridurre le emissioni EMI
Basso consumo di energia in assenza di carico/standby EcoSmart®
Protezione a scatto contro sovratensione in uscita
Blocco della linea per sottotensione
Soglia di corrente selezionabile

TinySwitch-III incorpora un MOSFET di potenza a 700 V, oscillatore, sorgente di corrente commutata ad alta tensione, limite di corrente (selezionabile dall'utente) e circuiti di spegnimento termico. La famiglia IC utilizza uno schema di controllo ON/OFF e offre una soluzione flessibile di progettazione con un sistema a basso costo e capacità di potenza estesa.

Controllo ON/OFF semplice, non richiede compensazione del circuito chiuso
Soglia di corrente selezionabile tramite valore del condensatore BP/M
Ottimizza l'erogazione di potenza di MOSFET e magneti
Riduce al minimo la potenza di sovraccarico massima
Estensione ON-time
Auto-polarizzato: nessun avvolgimento di polarizzazione o componenti di polarizzazione
Il jitter della frequenza riduce il costo del filtro EMI
Piedinatura semplificata per la dissipazione del calore del circuito stampato

Convertitori c.a -c.c., Power Integrations
