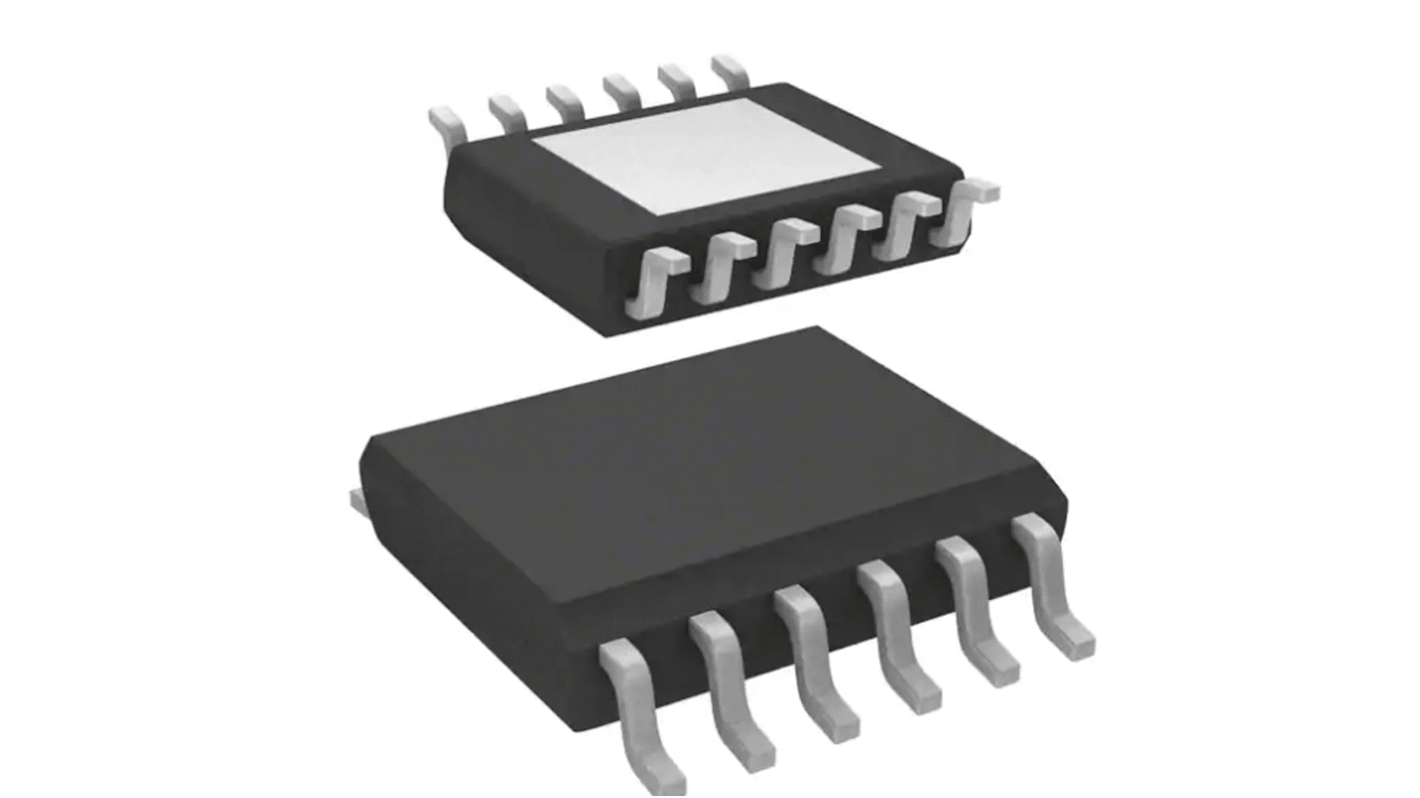

Switch di alimentazione CI STMicroelectronics, PowerSSO, 12 pin

Gli interruttori high-side possono attivare in tutta sicurezza correnti elevate in carichi resistivi, induttivi e capacitivi con messa a terra. Progettati per l'uso negli ambienti difficili di tipo automobilistico, richiedono robustezza, interruttori di alimentazione con bassa resistenza in stato attivo e circuiti analogici precisi per funzioni di diagnostica, protezione e controllo.

Il dispositivo STMicroelectronics VN5016AJ-e è un dispositivo monolitico realizzato utilizzando la tecnologia VIPower M0-5. È progettato per il pilotaggio di carichi resistivi o induttivi con un lato collegato a massa. Il morsetto di tensione piedino Vcc attivo protegge il dispositivo contro i picchi a bassa energia (vedere la tabella di compatibilità dei transienti ISO7637). Questo dispositivo integra un rilevamento di corrente analogico che fornisce una corrente proporzionale alla corrente di carico (secondo un rapporto noto) quando CS_DIS è pilotato basso o lasciato aperto. La limitazione della corrente di uscita protegge il dispositivo in condizioni di sovraccarico. In caso di lunga durata di sovraccarico, il dispositivo limita la potenza dissipata a un livello di sicurezza fino all'intervento di spegnimento termico.

Corrente in standby molto bassa
Indicazione di spegnimento termico
Protezione dalle inversioni di polarità
Protezione contro le scariche elettrostatiche
Autolimitazione di transienti termici rapidi

Switch di potenza intelligenti, STMicroelectronics
