- Codice RS:
- 177-0335
- Codice costruttore:
- MIC2544-1YMM
- Costruttore:
- Microchip
2500 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Prezzo per Cadauno (in una stecca da 100)
0,807 €
(IVA esclusa)
0,985 €
(IVA inclusa)
Unità | Per unità | Per stecca* |
100 + | 0,807 € | 80,70 € |
*prezzo indicativo |
- Codice RS:
- 177-0335
- Codice costruttore:
- MIC2544-1YMM
- Costruttore:
- Microchip
Documentazione Tecnica
Normative
Dettagli prodotto

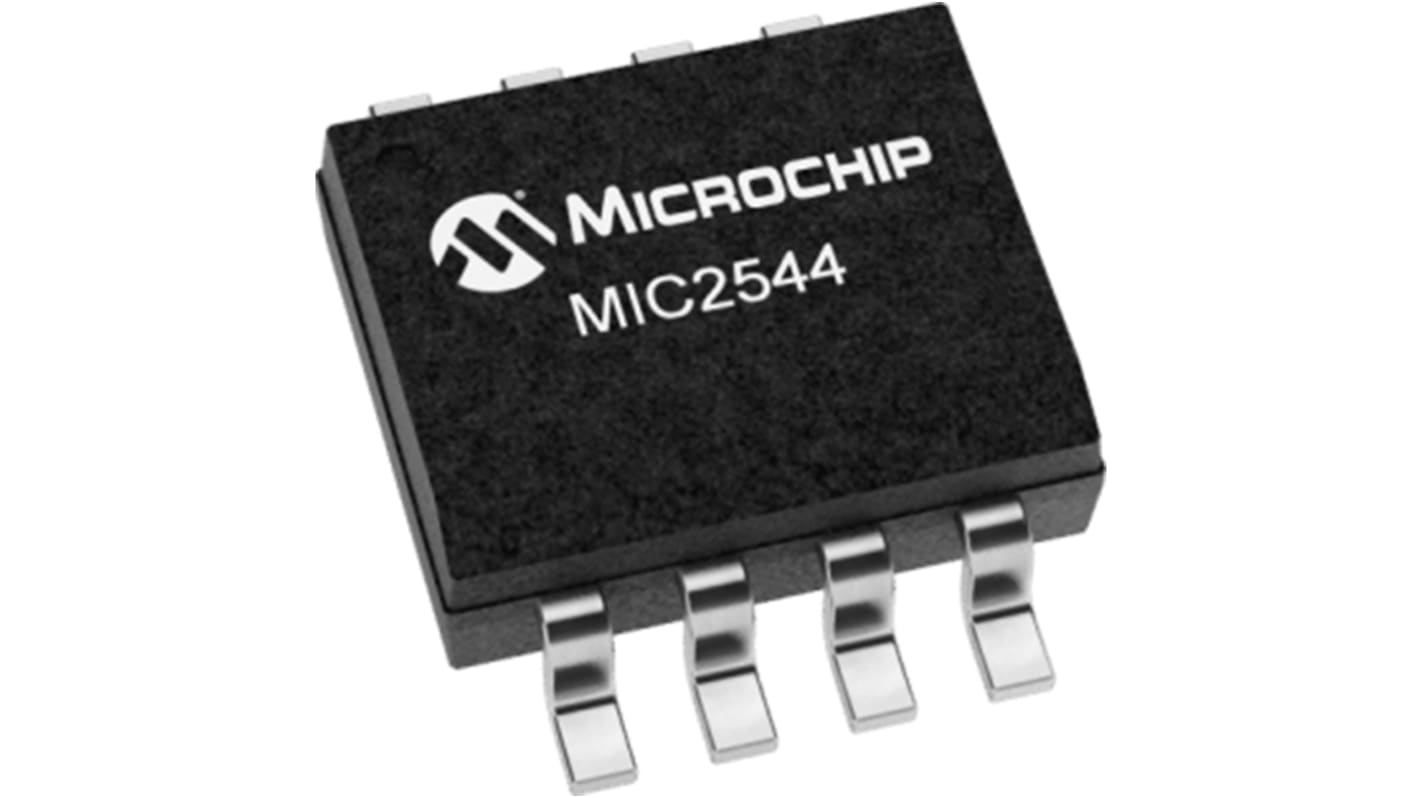

I modelli MIC2544 e MIC2548 sono interruttori di potenza high-side integrati ottimizzati per la commutazione c.c. a bassa potenza e altre applicazioni di gestione della potenza, compresa l'interfaccia di potenza e configurazione avanzata (ACPI). Il modello MIC2544/48 è una conveniente soluzione, altamente integrata, che richiede pochi componenti esterni per soddisfare i requisiti USB e ACPI.
Ingresso da 2,7 V a 5,5 V
Limite di corrente regolabile fino a 1,5 A
Blocco del flusso di corrente inverso (nessun "diodo corpo")
Corrente di alimentazione in stato attivo 75 μA
Corrente di alimentazione in stato inattivo 1 μA
120 mΩ di resistenza massima
Ingresso da 2,7 V a 5,5 V
Limite di corrente regolabile fino a 1,5 A
Blocco del flusso di corrente inverso (nessun "diodo corpo")
Corrente di alimentazione in stato attivo 75 μA
Corrente di alimentazione in stato inattivo 1 μA
120 mΩ di resistenza massima
Flag di errore open drain
Arresto termico
Blocco dell'uscita con spegnimento termico (MIC2548)
Accensione lenta di 2 ms e spegnimento rapido
Disponibile con active-high o active-low abilitato
Limite di corrente regolabile fino a 1,5 A
Blocco del flusso di corrente inverso (nessun "diodo corpo")
Corrente di alimentazione in stato attivo 75 μA
Corrente di alimentazione in stato inattivo 1 μA
120 mΩ di resistenza massima
Ingresso da 2,7 V a 5,5 V
Limite di corrente regolabile fino a 1,5 A
Blocco del flusso di corrente inverso (nessun "diodo corpo")
Corrente di alimentazione in stato attivo 75 μA
Corrente di alimentazione in stato inattivo 1 μA
120 mΩ di resistenza massima
Flag di errore open drain
Arresto termico
Blocco dell'uscita con spegnimento termico (MIC2548)
Accensione lenta di 2 ms e spegnimento rapido
Disponibile con active-high o active-low abilitato
Specifiche
Attributo | Valore |
---|---|
Topologia dell'interruttore di alimentazione | High side |
Power Switch Type | Interruttore high side |
Resistenza di commutazione | 120mΩ |
Numero di canali | 1 |
Tensione di alimentazione operativa massima | 5,5 V |
Corrente di funzionamento massima | 1.5A |
Tipo di montaggio | Montaggio superficiale |
Tipo di package | MSOP |
Numero pin | 8 |
Massima temperatura operativa | +125 °C |
Minima temperatura operativa | -40 °C |
Dimensioni | 3 x 3 x 0.92mm |
Serie | MIC2544 |
