- Codice RS:
- 177-0616
- Codice costruttore:

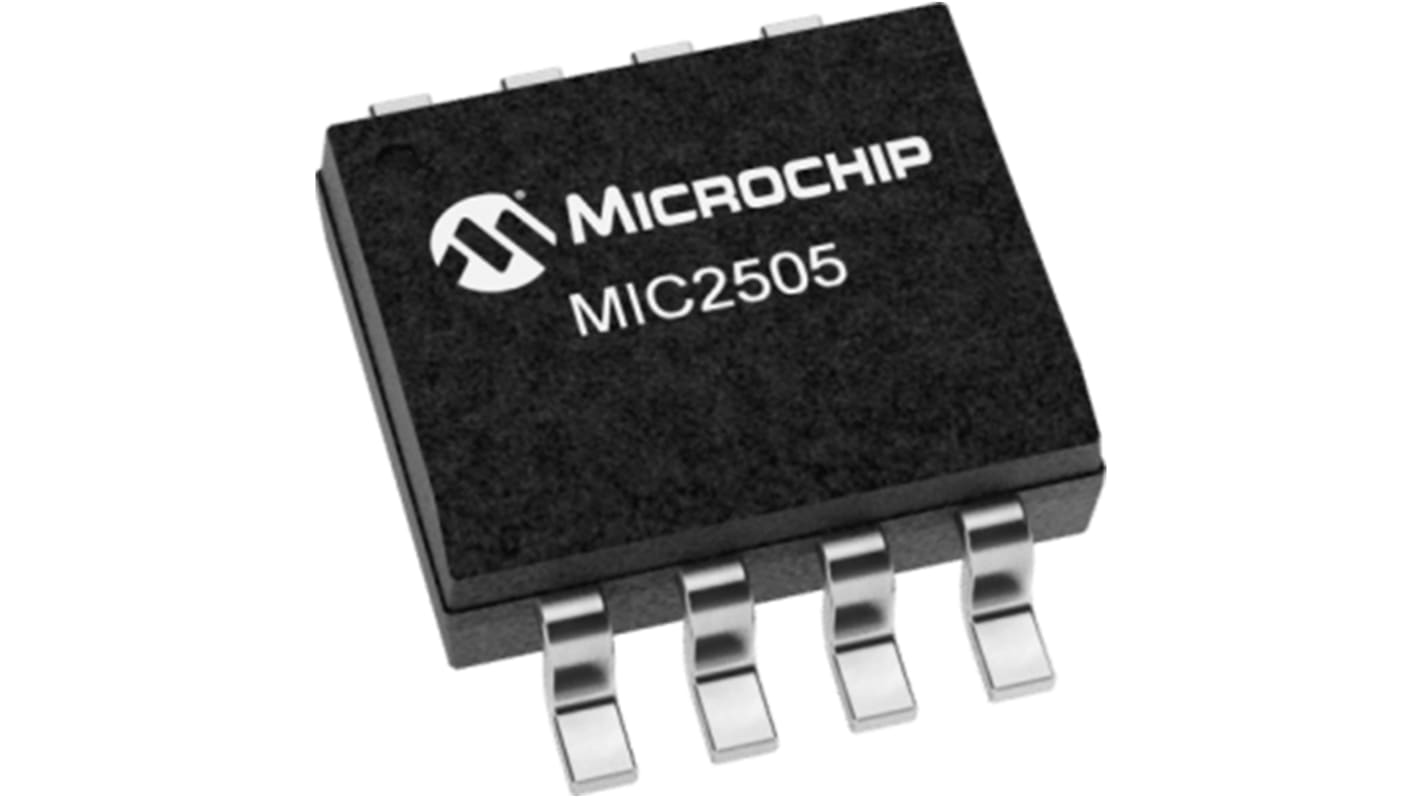

- MIC2505YM
- Costruttore:
- Microchip
250 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Prezzo per 1pz in confezione da 5
1,098 €
(IVA esclusa)
1,34 €
(IVA inclusa)
Unità | Per unità | Per Pack* |
5 + | 1,098 € | 5,49 € |
*prezzo indicativo |
- Codice RS:
- 177-0616
- Codice costruttore:
- MIC2505YM
- Costruttore:
- Microchip
Documentazione Tecnica
Normative
- Paese di origine:
- TH
Dettagli prodotto
I modelli MIC2505, MIC2505-1, MIC2505-2 e MIC2506 sono interruttori di potenza high-side integrati singoli e doppi, composti da ingressi di controllo/abilitazione compatibili con TTL, una pompa di ricarica e MOSFET a canale N protetti. La famiglia MIC2505/6 può essere utilizzata al posto di driver high-side separati e MOSFET in molte applicazioni a bassa tensione.
MOSFET a bassa resistenza in stato attivo a 2,7 V
30 mΩ a 5 V (serie MIC2505)
35 mΩ a 3,3 V (serie MIC2505)
75 mΩ a 5 V (ogni uscita MIC2506)
80 mΩ a 3,3 V (ogni uscita MIC2506)
Ingresso da 2,7 V a 7,5V
MOSFET a bassa resistenza in stato attivo a 2,7 V
30 mΩ a 5 V (serie MIC2505)
35 mΩ a 3,3 V (serie MIC2505)
75 mΩ a 5 V (ogni uscita MIC2506)
80 mΩ a 3,3 V (ogni uscita MIC2506)
Ingresso da 2,7 V a 7,5V
Arresto termico
Blocco di sicurezza contro sottotensione (UVLO) a 2,5 V
Rilevamento del carico aperto (MIC2505BN/M e MIC2506BN/M soltanto)
Flag di errore open drain
Accensione (lenta) di 5 ms e spegnimento rapido
Controllo di livello logico/ingresso di abilitazione
30 mΩ a 5 V (serie MIC2505)
35 mΩ a 3,3 V (serie MIC2505)
75 mΩ a 5 V (ogni uscita MIC2506)
80 mΩ a 3,3 V (ogni uscita MIC2506)
Ingresso da 2,7 V a 7,5V
MOSFET a bassa resistenza in stato attivo a 2,7 V
30 mΩ a 5 V (serie MIC2505)
35 mΩ a 3,3 V (serie MIC2505)
75 mΩ a 5 V (ogni uscita MIC2506)
80 mΩ a 3,3 V (ogni uscita MIC2506)
Ingresso da 2,7 V a 7,5V
Arresto termico
Blocco di sicurezza contro sottotensione (UVLO) a 2,5 V
Rilevamento del carico aperto (MIC2505BN/M e MIC2506BN/M soltanto)
Flag di errore open drain
Accensione (lenta) di 5 ms e spegnimento rapido
Controllo di livello logico/ingresso di abilitazione
Specifiche
Attributo | Valore |
---|---|
Resistenza di commutazione | 75mΩ |
Tensione di alimentazione operativa massima | 7,5 V |
Corrente di funzionamento massima | 4A |
Numero di uscite | 1 |
Tipo di montaggio | Montaggio superficiale |
Tipo di package | SOIC |
Numero pin | 8 |
Massima temperatura operativa | +85 °C |
Minima temperatura operativa | -40 °C |
Dimensioni | 4.93 x 3.94 x 1.48mm |
