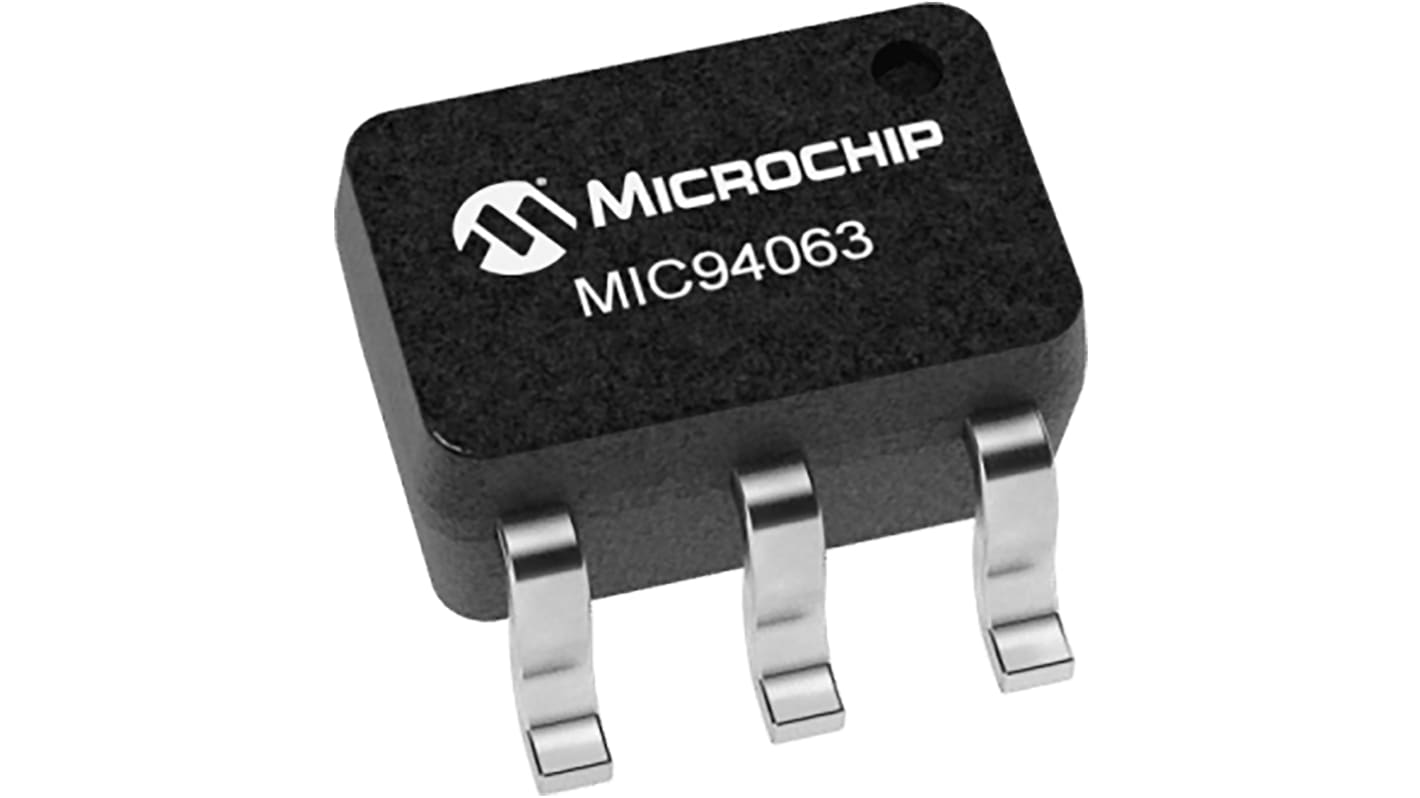

Switch di alimentazione CI Microchip High side, 1 canale, SC-70, 6 pin, 5.5 V, 2 (Continuous)A, 215mΩ

I modelli MIC94060-63 sono interruttori di distribuzione di carico high-side progettati per funzionare tra 1,7 e 5,5 V. I dispositivi contengono un MOSFET a canale P a bassa resistenza in stato attivo che supporta oltre 2 A di corrente continua. I modelli MIC94061 e MIC94063 sono dotati di un circuito di scarico del carico attivo che assicura che i carichi capacitivi non conservino alcuna carica quando l'interruttore principale è in stato inattivo. I modelli MIC94060-61 sono dotati di accensione rapida, mentre i modelli MIC94062-63 offrono un’accensione soft start a velocità di variazione controllata di 800 μs (tipico) per evitare che correnti di picco disturbino le guide di alimentazione. Un pull-down attivo sull'ingresso di abilitazione mantiene i modelli MIC94060-63 in uno stato inattivo predefinito, fino a quando il pin EN non viene portato a un livello elevato.

Gamma di tensioni di ingresso da 1,7 V a 5,5 V
Corrente continua d'esercizio 2A
RON 77 mΩ (tip.)
Commutazione di livello incorporata per la logica di controllo, può essere azionato da logica a 1,5 V.
Bassa corrente di riposo di 2 μA
Soft start: MIC94062-63
Spegnimento a micropotenza <1 μA
Circuito di scarica del carico: MIC94061, MIC94063
