- Codice RS:
- 195-2474
- Codice costruttore:
- NCP51820AMNTWG
- Costruttore:
- onsemi
4000 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Prezzo per Unità (Su Bobina da 4000)
0,916 €
(IVA esclusa)
1,118 €
(IVA inclusa)
Unità | Per unità | Per Bobina* |
4000 + | 0,916 € | 3.664,00 € |
*prezzo indicativo |
- Codice RS:
- 195-2474
- Codice costruttore:
- NCP51820AMNTWG
- Costruttore:
- onsemi
Documentazione Tecnica
Normative
Dettagli prodotto

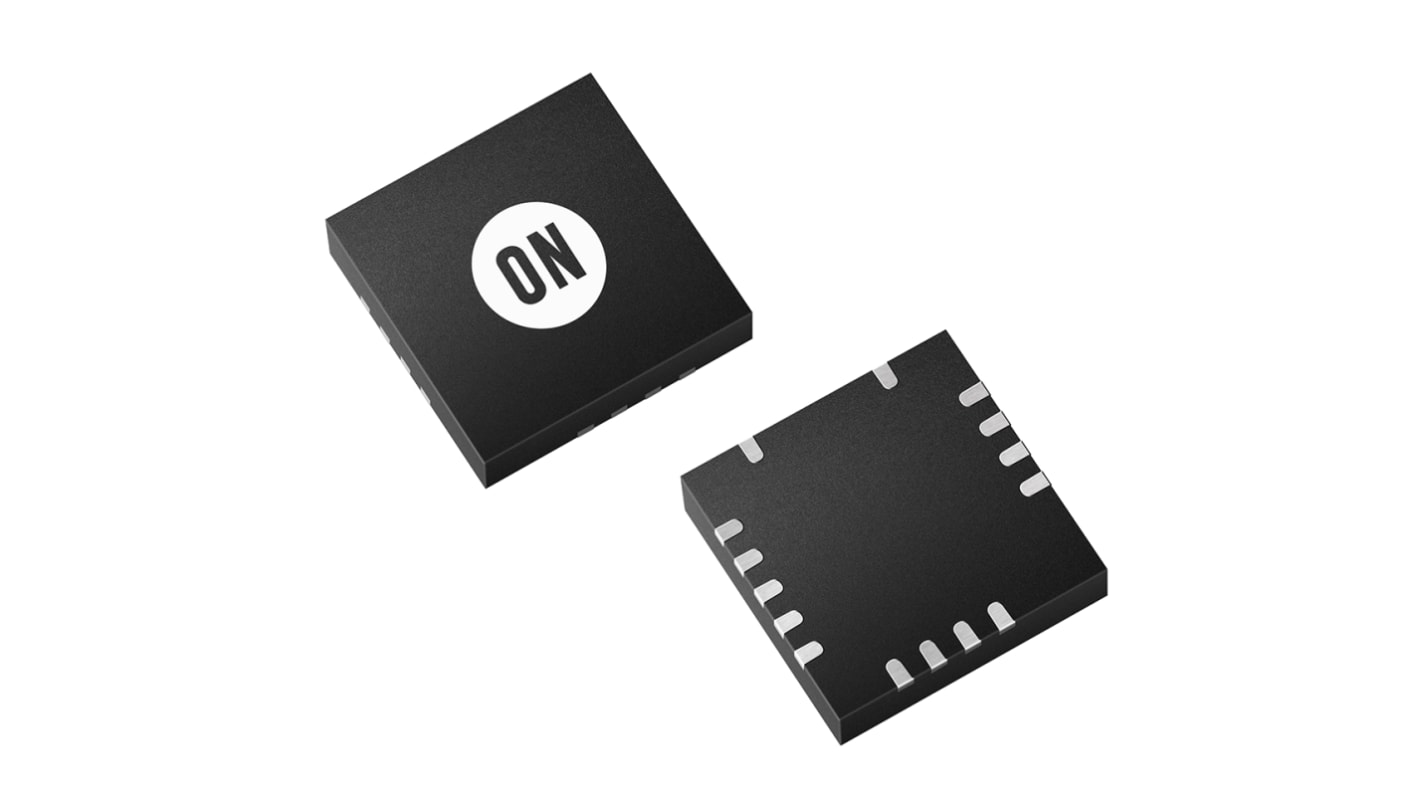

Il driver gate ad alta velocità NCP51820 è stato progettato per soddisfare i severi requisiti della modalità potenziata di pilotaggio (modalità e−) e gli interruttori di potenza GAN HEMT (gate Injection transistor) GAN in topologie di potenza offline e half-bridge. Il modello NCP51820 offre ritardi di propagazione brevi e abbinati, nonché una gamma di tensione in modalità comune da −3,5 V a +650 V (tipica) per l'azionamento laterale ad alta−. Per proteggere completamente il gate del transistor di potenza GAN da sollecitazioni di tensione eccessive, entrambi gli stadi di pilotaggio impiegano un regolatore di tensione dedicato per mantenere accuratamente l'ampiezza del segnale di pilotaggio gate-source. Il modello NCP51820 offre importanti funzioni di protezione, come ad esempio blocco di sicurezza da sottotensione (UVLO) indipendente e spegnimento termico IC.
Specifiche
Attributo | Valore |
---|---|
Topologia dell'interruttore di alimentazione | Low Side/high side |
Power Switch Type | Lato alto |
Numero di canali | 2 |
Tensione di alimentazione operativa massima | 17 V |
Corrente di funzionamento massima | 2.5mA |
Tipo di montaggio | Montaggio superficiale |
Tipo di package | QFN |
Numero pin | 15 |
Massima temperatura operativa | +150 °C |
Dimensioni | 4.05 x 4.05 x 0.85mm |
