- Codice RS:
- 123-7216
- Codice costruttore:
- J30A14C
- Costruttore:
- OEP
6 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Prezzo per Unità
88,71 €
(IVA esclusa)
108,23 €
(IVA inclusa)
Unità | Per unità |
1 - 9 | 88,71 € |
10 + | 79,85 € |
- Codice RS:
- 123-7216
- Codice costruttore:
- J30A14C
- Costruttore:
- OEP
Documentazione Tecnica
Normative
- Paese di origine:
- GB
Dettagli prodotto

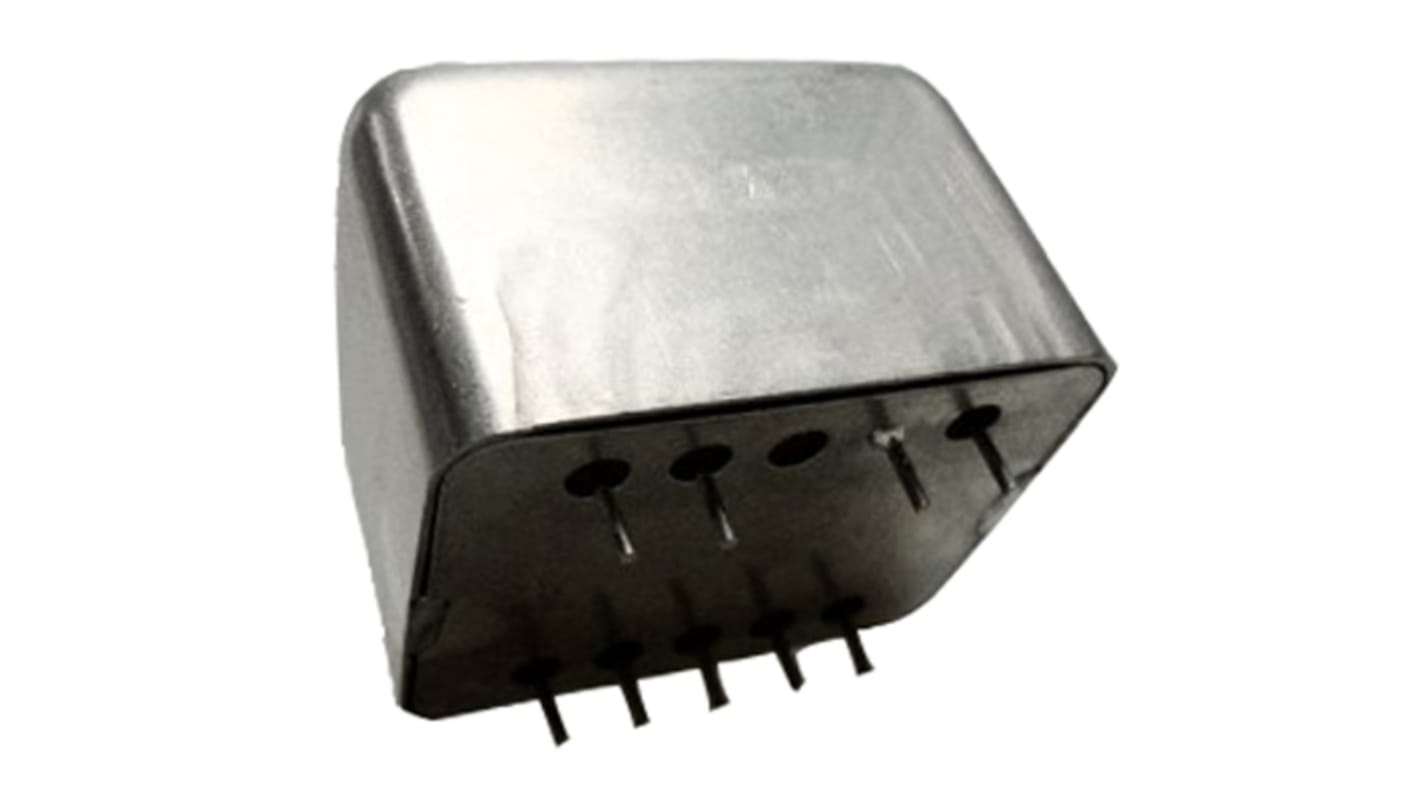

Trasformatori per microfono J30A14C OEP
I trasformatori per microfono J30A14C di OEP sono ideali per la separazione del segnale e l'adattamento dell'impedenza. Questi trasformatori audio sono dotati di uno schermo elettrostatico e un nastro di rame con flussante disperso. Sono incapsulati in una schermatura in mumetal che riduce i disturbi elettrici fino a 30 dB e assicura una bassa distorsione. Questi trasformatori audio forniscono isolamento galvanico.
Segnale di ingresso massimo di +18 dBU
Induttanza primaria nominale 1 H a 1 kHz, 0,1 V
Capacità di avvolgimento 150 pF a 20 kHz, 0,1 V (da primari a schermo)
Capacità di avvolgimento 45 pF a 20 kHz, 0,1 V (da secondari a schermo)
Capacità di avvolgimento 75 pF a 20 kHz, 0,1 V (da primari a secondari)
Induttanza primaria nominale 1 H a 1 kHz, 0,1 V
Capacità di avvolgimento 150 pF a 20 kHz, 0,1 V (da primari a schermo)
Capacità di avvolgimento 45 pF a 20 kHz, 0,1 V (da secondari a schermo)
Capacità di avvolgimento 75 pF a 20 kHz, 0,1 V (da primari a secondari)
Specifiche
Attributo | Valore |
---|---|
Impedenza del primario | 200 Ω, 800 Ω |
Impedenza del secondario | 10 kΩ, 39 kΩ |
Resistenza in cc del primario | 118Ω |
Resistenza in cc del secondario | 1.384kΩ |
Dimensioni | 36 x 30 x 25mm |
Tipo di montaggio | Attraverso foro |
Tipo di terminazione | Pin da PC |
Peso | 110g |
Profondità | 25mm |
Lunghezza | 36mm |
Larghezza | 30mm |
Rapporto avvolgimenti | 1+1:3.5+3.5 |
Frequenza operativa minima | 10Hz |
Tensione di isolamento | 1000V |
Frequenza operativa massima | 50kHz |
Tipo di nucleo | Laminato |
Temperatura massima | +70°C |
Costruzione | Integrato |
Temperatura minima | -20°C |
