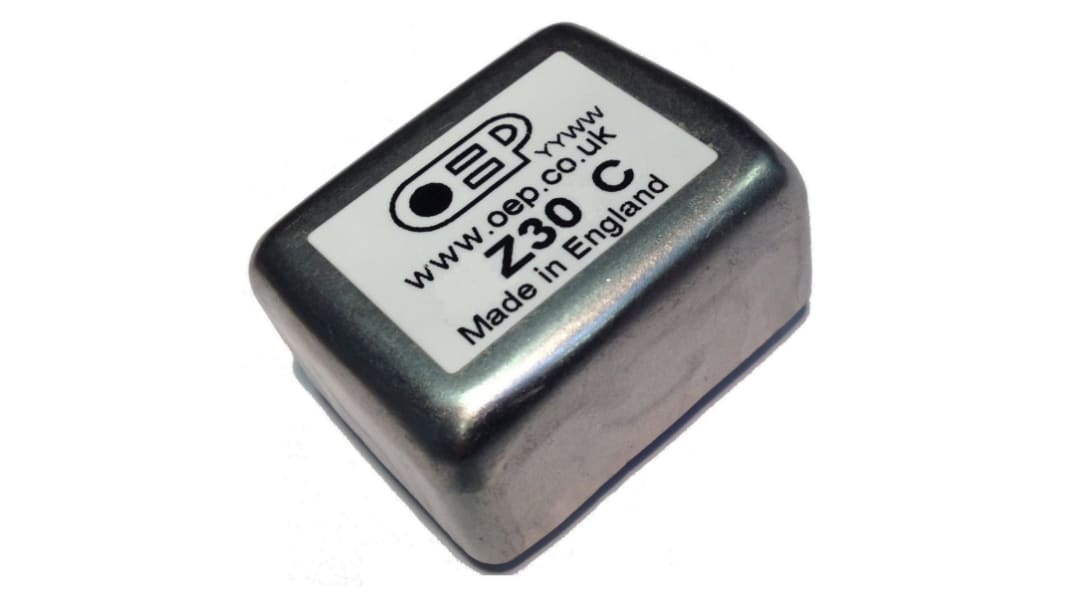

Trasformatore audio OEP, primario 200 Ω, 800 Ω, secondario 5kΩ, , su foro
- Codice RS:
- 123-7235
- Codice costruttore:
- Z30A23C
- Costruttore:
- OEP
15 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
84,23 €
(IVA esclusa)
102,76 €
(IVA inclusa)
| Unità | Per unità |
| 1 - 9 | 84,23 € |
| 10 + | 83,13 € |
- Codice RS:
- 123-7235
- Codice costruttore:
- Z30A23C
- Costruttore:
- OEP
Documentazione Tecnica
Normative
- Paese di origine:
- GB
Dettagli prodotto
Trasformatori per microfono Z30A23C OEP
I trasformatori audio Z30A23C di OEP sono dotati di diversi schermi magnetici. Costruiti con una schermatura in mumetal, in grado di ridurre i disturbi elettrici fino a 30 db, questi trasformatori sono dotati di un nastro di rame con flussante disperso e schermi elettrostatici.
L'induttanza primaria per ogni avvolgimento è 750 mH a 1 kHz, 0,1 V
L'induttanza di dispersione per i primari in parallelo è 146 μH a 1 kHz, 0,1 V
Per gli avvolgimenti in serie, la capacità di avvolgimento è 163 pF a 10 kHz
L'induttanza di dispersione per i primari in parallelo è 146 μH a 1 kHz, 0,1 V
Per gli avvolgimenti in serie, la capacità di avvolgimento è 163 pF a 10 kHz
Informazioni sull'applicazione del prodotto
Questi trasformatori di adattamento microfono sono ideali per la separazione del segnale e l'adattamento dell'impedenza. I trasformatori audio Z30A23C possono essere utilizzati anche all'inverso come un trasformatore step-down.
Specifiche
Attributo | Valore |
|---|---|
| Impedenza del primario | 200 Ω, 800 Ω |
| Impedenza del secondario | 5kΩ |
| Resistenza in cc del primario | 42 Ω, 45 Ω |
| Resistenza in cc del secondario | 929Ω |
| Dimensioni | 36 x 30 x 16mm |
| Tipo di montaggio | Attraverso foro |
| Tipo di terminazione | Pin da PC |
| Peso | 57g |
| Profondità | 16mm |
| Lunghezza | 36mm |
| Larghezza | 30mm |
| Tipo di nucleo | Laminato |
| Tensione di isolamento | 1000V |
| Frequenza operativa minima | 10Hz |
| Rapporto avvolgimenti | 1 + 1 : 5 |
| Frequenza operativa massima | 35kHz |
| Costruzione | Integrato |
| Temperatura massima | +70°C |
| Temperatura minima | -20°C |
