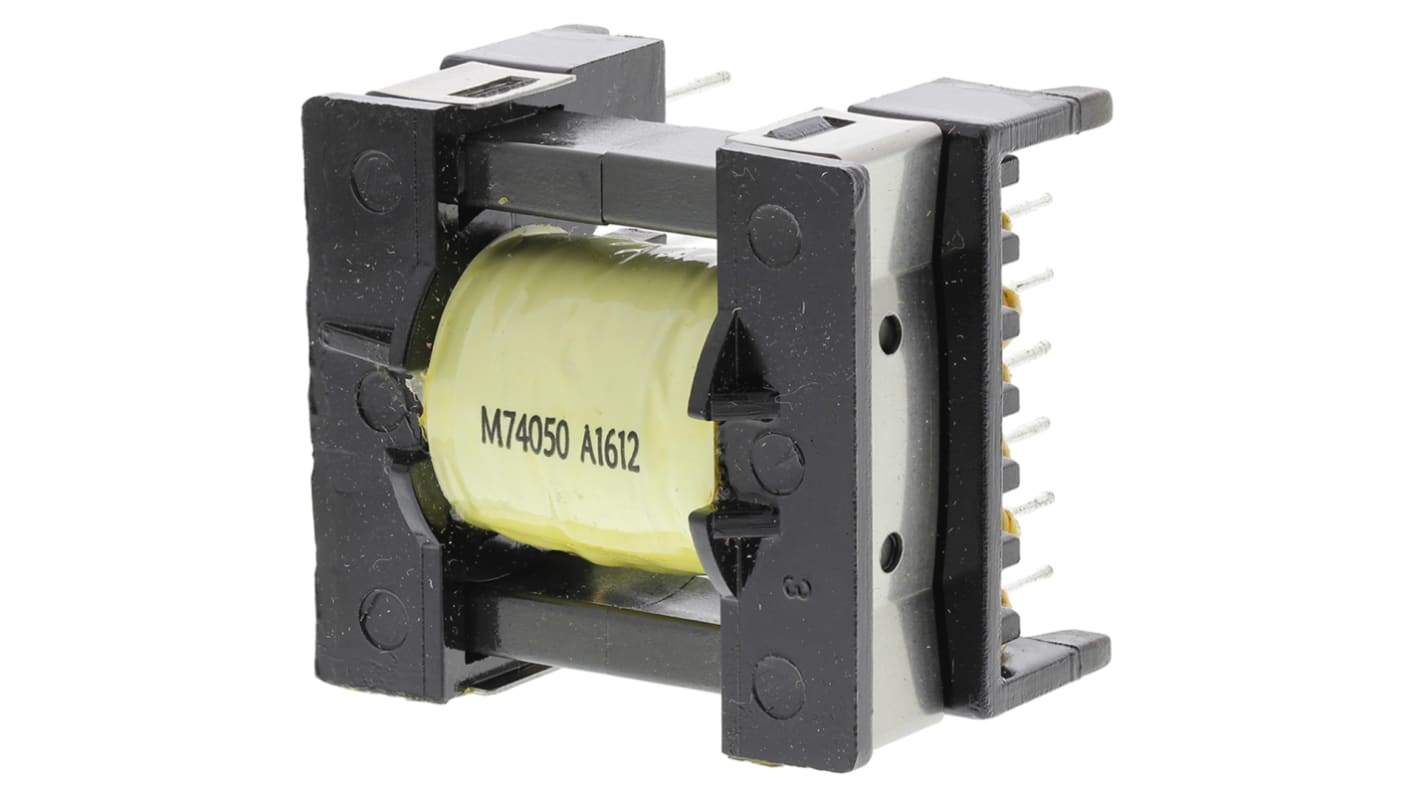

Trasformatore SMPS Myrra 74050, 60 → 80W, primario 85 → 265V ca, secondario 3.3 → 6.5 V ac, 9
- Codice RS:
- 418-5565
- Codice costruttore:
- 74050
- Costruttore:
- Myrra
82 Disponibile per la consegna entro 2 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
14,11 €
(IVA esclusa)
17,21 €
(IVA inclusa)
Unità | Per unità |
|---|---|
| 1 - 24 | 14,11 € |
| 25 - 49 | 13,39 € |
| 50 - 99 | 12,74 € |
| 100 - 249 | 10,95 € |
| 250 + | 10,38 € |
- Codice RS:
- 418-5565
- Codice costruttore:
- 74050
- Costruttore:
- Myrra
Documentazione Tecnica
Normative
- Paese di origine:
- FR
Dettagli prodotto
Formato E25 ed ETD per alimentatori con trasformatore switching, switching a 15 W
Da Myrra, i trasformatori flyback serie E25 ed ETD formano il nucleo di un alimentatore switching in associazione con un circuito di tipo speciale (VIPer, TOPSwitch, CoolSet, o circuito di controllo + MOSFET.). Costruiti con isolamento rinforzato, i trasformatori flyback serie E25 ed ETD utilizzano esclusivamente materiali elencati nello standard UL94-V0.
Caratteristiche e vantaggi:
Caratteristiche e vantaggi:
• Isolamento primario/secondario ≥ 4000 V
• Isolamento primario/ausiliario ≥ 1500 V
• Distanza di dispersione primaria/secondaria ≥ 8 mm
• È possibile il collegamento in serie o in parallelo delle secondarie.
• Conformità UL94-V0 dei materiali.
• Isolamento primario/secondario ≥ 4000 V
• Isolamento primario/ausiliario ≥ 1500 V
• Distanza di dispersione primaria/secondaria ≥ 8 mm
• È possibile il collegamento in serie o in parallelo delle secondarie.
• Conformità UL94-V0 dei materiali.
Standard
IEC 950, IEC 61558 per l'isolamento rinforzato
Configurazione aperta - Laminati
Trasformatori di rete per montaggio su circuito stampato con un solo primario da 230 V c.a. o primari gemelli da 115 V c.a., 50/60 Hz. Avvolgimenti secondari indipendenti che possono essere collegati in serie o in parallelo per fornire un'ampia gamma di opzioni di tensione e corrente in uscita.
Struttura della bobina a doppia sezione metrica
Completamente impregnati con vernice
Completamente impregnati con vernice
Specifiche
Attributo | Valore |
|---|---|
| Tensione del secondario | 3.3 → 6.5 V ac, 9 → 16.5 V ac |
| Tensione del primario | 85 → 265V ca |
| Potenza nominale | 60 → 80W |
| Numero di uscite | 4 |
| Tipo di montaggio | Montaggio su PCB |
| Applicazione | Flyback |
| Induttanza | 500µH |
| Corrente del secondario | 1.5 A, 3 A, 5 A |
| Lunghezza | 43mm |
| Larghezza | 40mm |
| Profondità | 34mm |
| Dimensioni | 43 x 40 x 34mm |
| Tipo di nucleo | Laminato |
| Costruzione | CEI335, CEI61558, CEI950 |
| Temperatura massima | +50°C |
| Frequenza operativa massima | 60Hz |
| Numero di fasi | 1 |
| Frequenza operativa minima | 50Hz |
