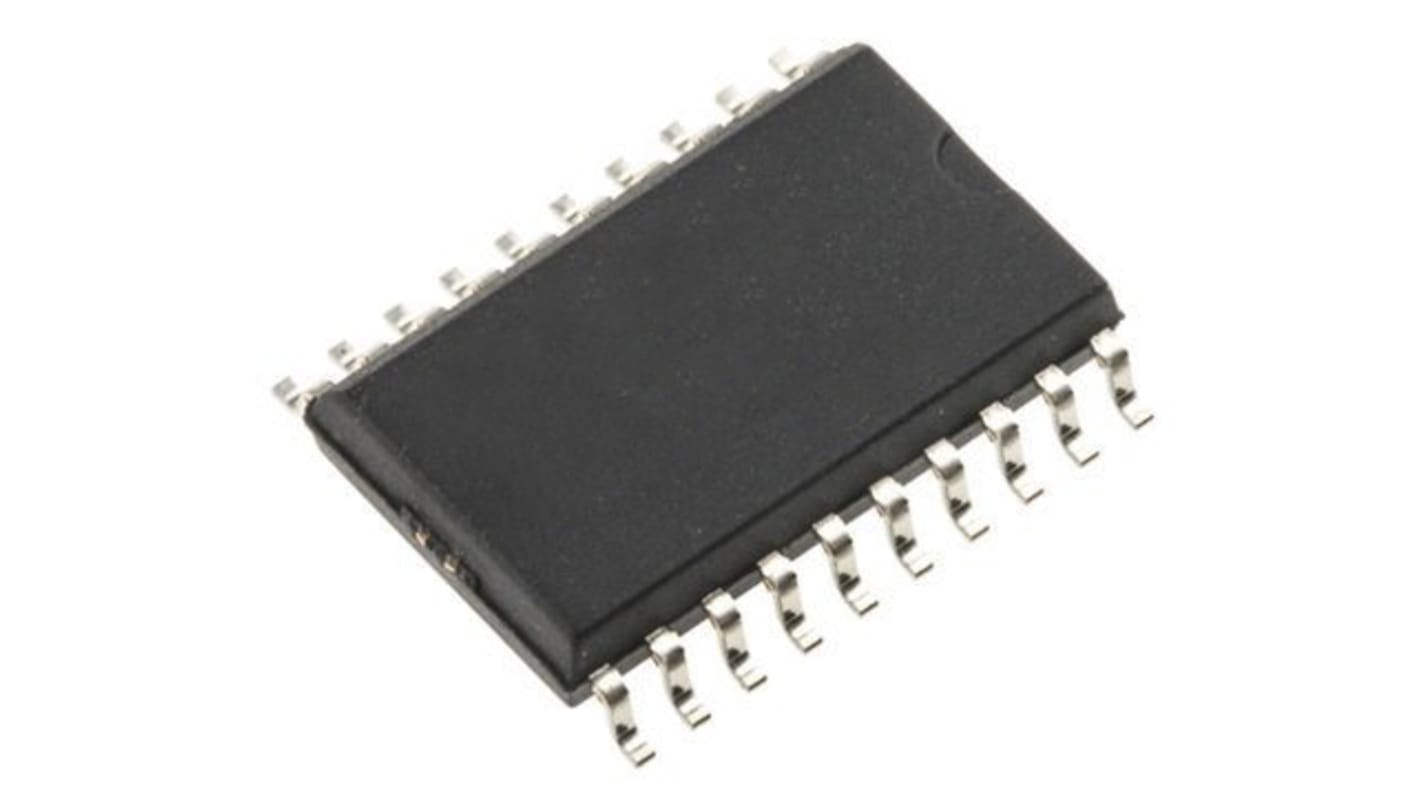

MC74HC573ADWR2G AEC-Q100 Commutatore di livello di tensione, 20-Pin, SOIC

CMOS Silicon-Gate ad alte prestazioni Il dispositivo MC74HC573A è identico in uscita al dispositivo LS573. I dispositivi sono compatibili con le uscite CMOS standard, con resistori di pull-up, sono compatibili con le uscite LSTTL. Questi latch appaiono trasparenti ai dati (cioè, le uscite cambiano in modo asincrono) quando Latch Enable (Attiva blocco) è alto. Quando Latch Enable (Attiva blocco) è basso, i dati che soddisfano il tempo di impostazione e di attesa vengono bloccati. L'HC573A è identico in funzione all'HCT373A, ma ha gli ingressi dati sul lato opposto del pacchetto dalle uscite per facilitare il layout della scheda PC.

Capacità dell'unità di uscita: 15 carichi LSTTL
Uscite Interfaccia diretta a CMOS, NMOS e TTL
Gamma di tensione di esercizio: Da 2,0 a 6,0 V.
Corrente di ingresso bassa: 1,0 mA

Complessità del chip: 218 FET o 54.5 Gates
