- Codice RS:
- 186-8834
- Codice costruttore:
- MC100EPT26DTG
- Costruttore:
- onsemi
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 13/11/2024.
Aggiunto
Prezzo per Cadauno (in una stecca da 100)
7,366 €
(IVA esclusa)
8,987 €
(IVA inclusa)
Unità | Per unità | Per stecca* |
100 + | 7,366 € | 736,60 € |
*prezzo indicativo |
- Codice RS:
- 186-8834
- Codice costruttore:
- MC100EPT26DTG
- Costruttore:
- onsemi
Documentazione Tecnica
Normative
Dettagli prodotto

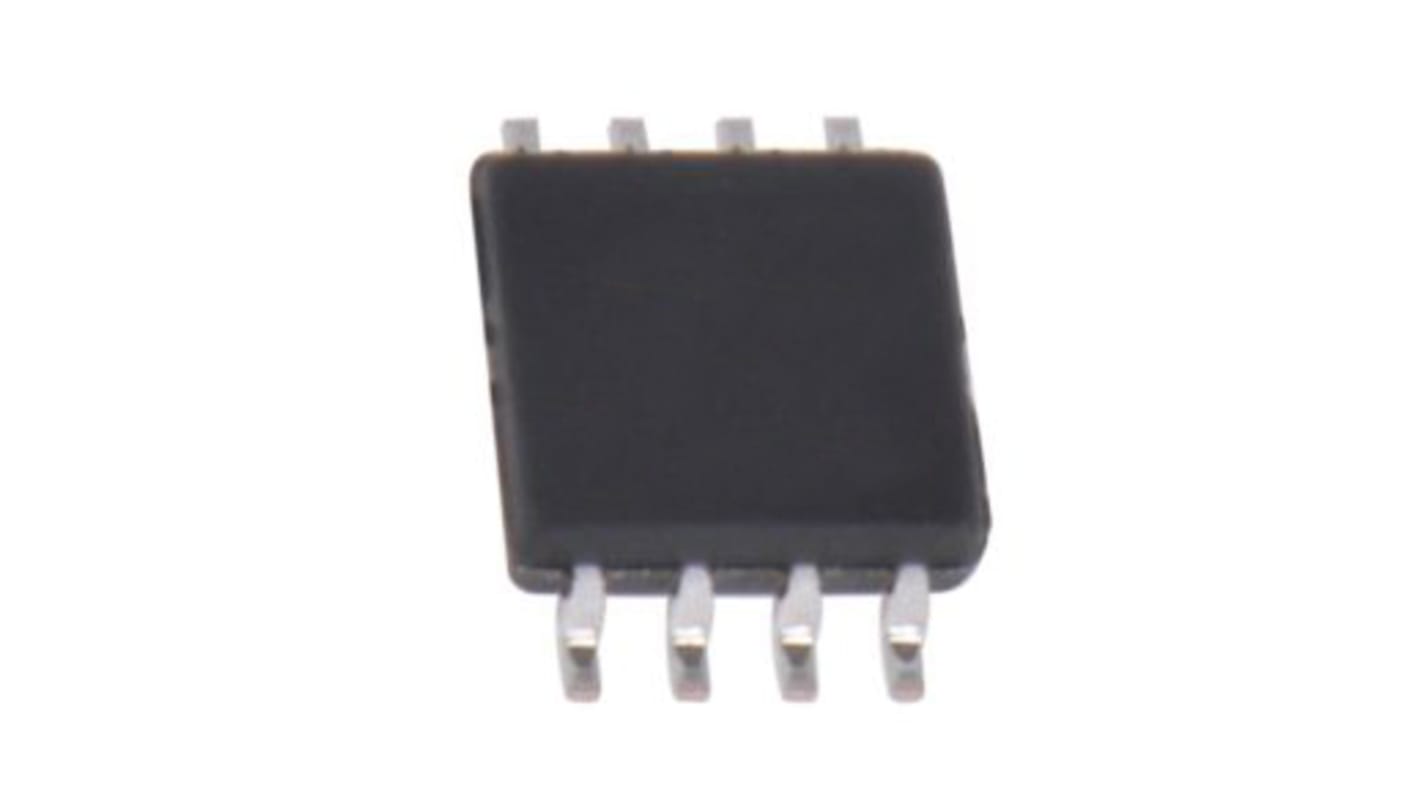

L'MC100EPT26 è un traduttore LVPECL differenziale Fanout 1:2 a LVTTL. Poiché i livelli LVPECL (Positive ECL) vengono utilizzati solo +3,3 V e sono necessari terreno. Il piccolo pacchetto SOIC a 8 derivazioni e il design a fanout 1:2 dell'EPT26 lo rendono ideale per applicazioni che richiedono la bassa duplicazione di un segnale in una scheda PC ben impaccata. L'uscita VBB consente di utilizzare l'EPT26 in modalità di ingresso single-ended. In questa modalità l'uscita VBB è collegata all'ingresso D0bar per un buffer non invertente o all'ingresso D0 per un buffer invertente. Se utilizzato, il contatto VBB deve essere bypassato a massa tramite un condensatore da 0,01 uF.
1.4ns Ritardo di propagazione tipico
Frequenza massima> 275 MHz Tipica
La serie 100 contiene compensazione della temperatura
Campo di funzionamento: Vcc = da 3,0 V a 3,6 V con GND = 0 V.
Apri stato predefinito di input
Morsetto di sicurezza sugli ingressi
Uscite TTL a 24 mA
Q Le uscite predefinite sono LOW con gli ingressi aperti o su VEE VBB Output
Frequenza massima> 275 MHz Tipica
La serie 100 contiene compensazione della temperatura
Campo di funzionamento: Vcc = da 3,0 V a 3,6 V con GND = 0 V.
Apri stato predefinito di input
Morsetto di sicurezza sugli ingressi
Uscite TTL a 24 mA
Q Le uscite predefinite sono LOW con gli ingressi aperti o su VEE VBB Output
LVDS Communication
L'LVDS (Low Voltage Differential Signalling) è un sistema elettrico di segnalazione in grado di funzionare a velocità elevatissime su cavi in rame poco costosi a coppie intrecciate.
Applicazioni: Firewire, SATA, SCSI
Specifiche
Attributo | Valore |
---|---|
Tipo di montaggio | Montaggio superficiale |
Tipo di package | TSSOP |
Numero pin | 8 |
Tipo di uscita | TTL |
Dimensioni | 3.1 x 3.1 x 1.95mm |
Funzione logica | Traslatore |
Corrente massima di uscita a basso livello | 24mA |
Corrente massima di uscita ad alto livello | -3mA |
Condizioni di test ritardo di propagazione | 20pF |
Tensione di alimentazione operativa massima | 3,6 V |
Ritardo di propagazione massimo @ CL max | 4.1 ns @ 20 pF |
Massima temperatura operativa | +85 °C |
Tensione di alimentazione operativa minima | 3,6 V |
Minima temperatura operativa | -40 °C |
