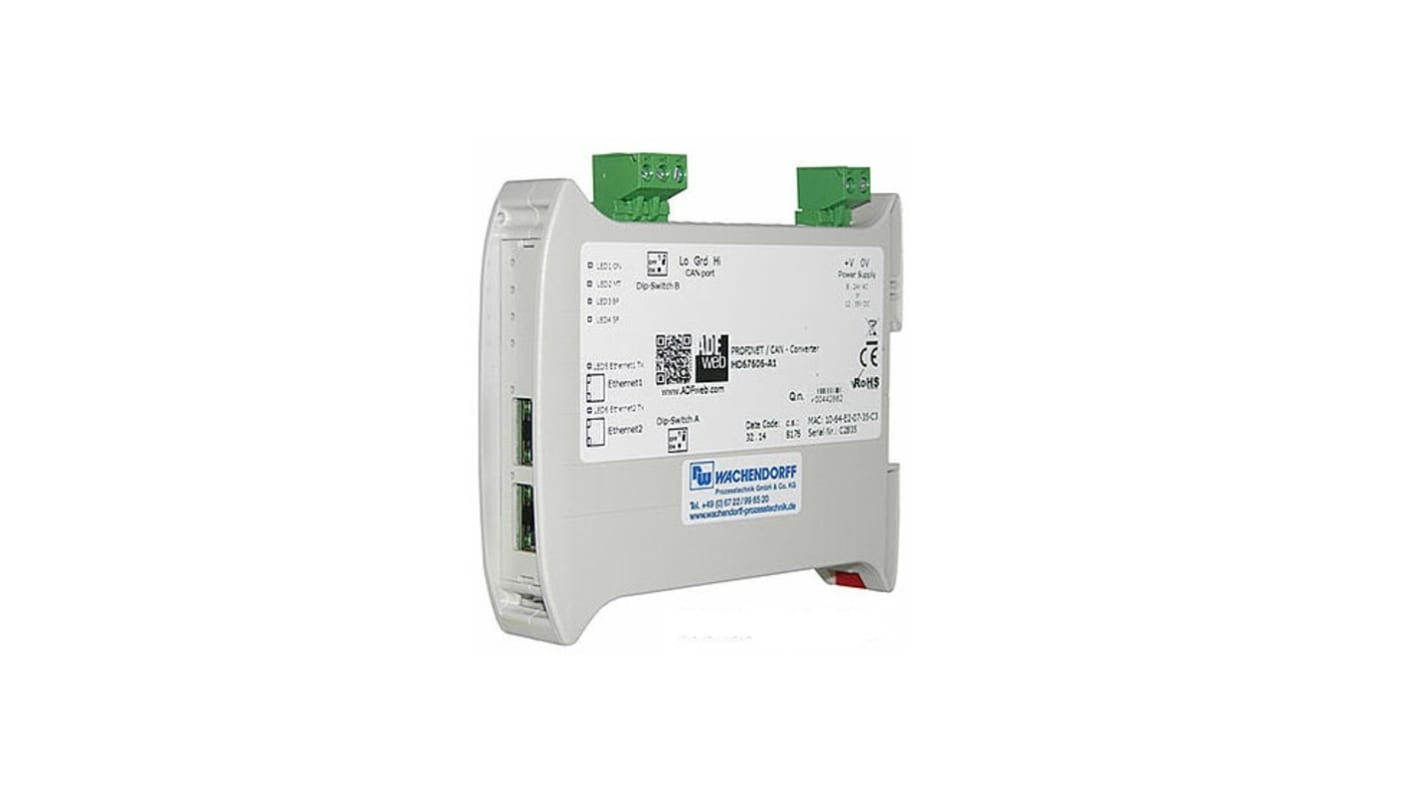

Ethernet gateway Wachendorff, serie HD67xxx, per PROFINET e CANHD67606-A1, digitale

Il gateway configurabile Wachendorff consente la comunicazione tra i partecipanti CAN e un master Profinet. Il montaggio su guida a cappello e i morsetti a vite a innesto garantiscono un'installazione rapida e sicura e un cablaggio senza problemi del dispositivo. Grazie all'interruttore integrato, è possibile una struttura multi-linea. Con il software gratuito di pianificazione dei progetti SW67606, gli ID CAN e la lunghezza dei dati sono definiti per lo scambio bidirezionale dei dati sul lato CAN, che vengono quindi assegnati byte per byte sul lato Profinet e viceversa. È inoltre possibile una modalità trasparente, in cui i dati vengono semplicemente passati attraverso. Al termine della configurazione, è possibile generare un file di descrizione del dispositivo XML che è sufficiente integrare nella configurazione Profinet. La configurazione viene trasmessa tramite Ethernet.

Interruttore integrato
Gateway configurabile per la gestione gratuita dei dati
Elevata gamma di temperature da -40 °C a +85 °C
due porte Profinet
Isolamento galvanico a 3 vie
Dimensione blocco dati Profinet massima 1.440 byte
Max. 500 byte sul lato CAN
