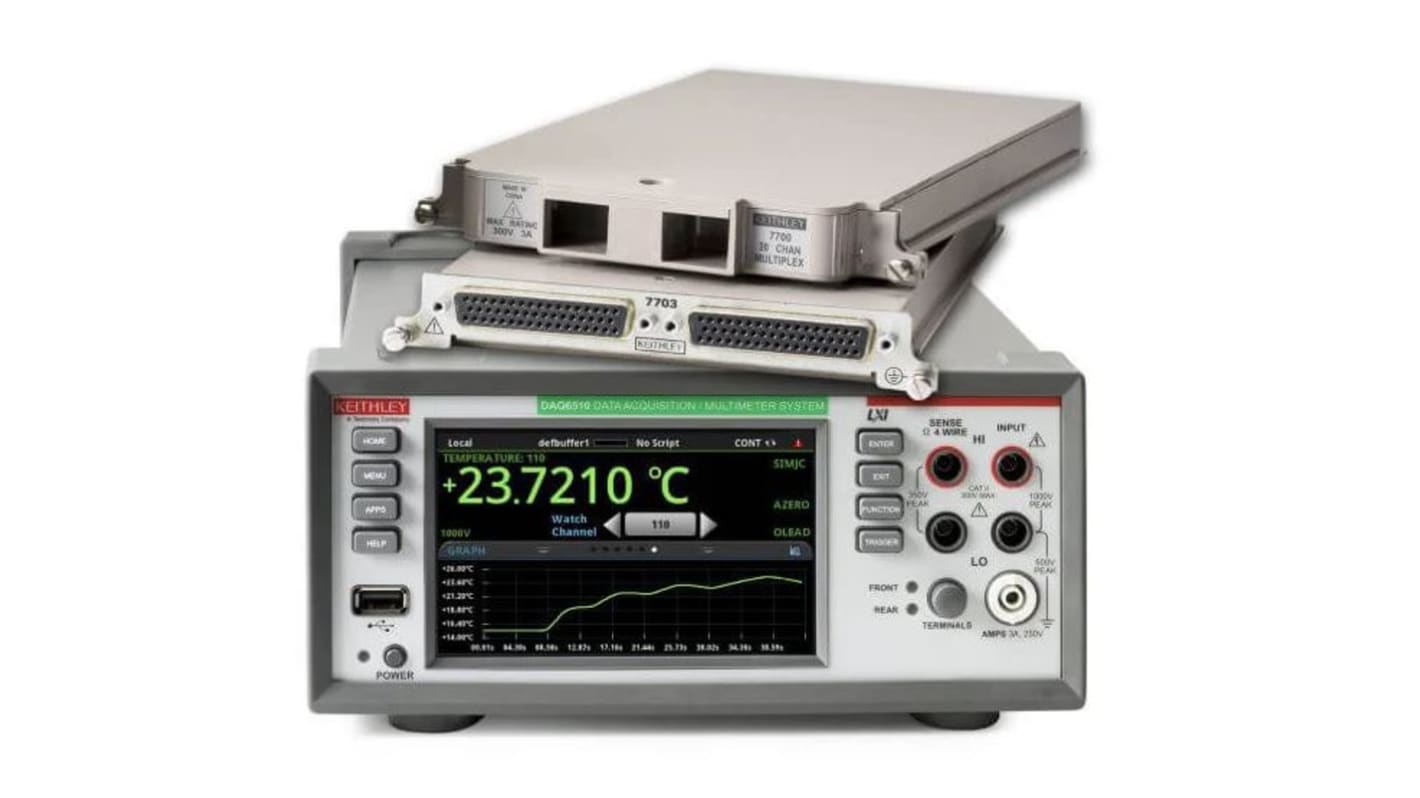

Acquisizione dati Keithley Pacchetto: DAQ6510 e 7700, Cert. ISO

Il DAQ6510 è un sistema di acquisizione e registrazione dati di precisione che crea un nuovo livello di semplicità rispetto alla configurazione e al controllo spesso complicati presenti in molte soluzioni autonome. Un ampio display multitouch da 5 pollici (12,7 cm) guida gli utenti attraverso la configurazione, la visualizzazione dei dati e l'analisi, eliminando la necessità di PC e software personalizzato per molte applicazioni. Se si preferisce o si richiede un PC, un complemento di driver IVI e Labview e il software di controllo strumenti Keithley KickStart sono disponibili per aiutare con qualsiasi applicazione. Utilizzando la più recente tecnologia di multimetro a 6 cifre Keithley, troverete una precisione, funzionalità e velocità ancora maggiori. Sono incluse specifiche di precisione di due anni, in modo da poter essere certi che le misurazioni critiche rimangano accurate e completamente tracciabili. Con 12 moduli di commutazione e controllo a innesto disponibili e due slot per modulo, è possibile costruire un sistema di test in grado di misurare o controllare fino a 80 dispositivi in fase di test (DUT) in una configurazione di multiplexing. Con due moduli a matrice da 6 ́8, un ottale di 96 punti incrociati, il DAQ6510 può testare uno o più Cs. Per i test di produzione ad alto volume, selezionare un modulo multiplexer a stato solido per massimizzare la portata con una velocità di scansione di 800 canali/s e ridurre al minimo i tempi di inattività rispetto ai relè elettromeccanici a vita fissa. Un certo numero di moduli è dotato di compensazione di giunzione a freddo, riferimenti di temperatura o monitoraggio della temperatura della termocoppia dei dispositivi durante i test ambientali e di durata accelerata HALT e HASS. Anche i segnali di commutazione da dispositivi wireless con moduli RF con una frequenza di commutazione massima di 3,5 Ghz.

• Garanzia di tre anni
• 12 diversi interruttori, RF e moduli di controllo per collegare fino a 80 DUT in un'unica configurazione di test
• Ampio touchscreen capacitivo multitouch da 5 pollici (12,7 cm) con display grafico
• Multimetro a 6 cifre tracciabile a 2 anni, completo di funzioni, con precisione di base dello 0,0025% c.c. (gamme da 1 V, 10 V)
• Interfacce di comunicazione LAN/LXI e USB-TMC standard
• Le interfacce opzionali includono GPIB, RS-232 e tecnologia TSP-Link®
• Fino a 80 canali bipolari di termocoppia, RTD o misurazioni della temperatura a termistore
• Velocità di scansione fino a 800 canali/secondo con il modulo relè a stato solido
• Prese per pannello frontale per funzionamento DMM autonomo
• Nuovo software di controllo strumentazione completo KickStart con un'applicazione di acquisizione e registrazione dati

Accessori DAQ
Moduli/schede a innesto:
Codice RS 7600317 7700 (multiplexer a 20 canali)
Codice RS 7600326 7702 (multiplexer a 40 canali)
Codice RS 7962646 7703 (multiplexer differenziale ad alta velocità a 32 canali)
Codice RS 7962649 7705 (modulo di controllo a 40 canali)
Codice RS 7962643 7706 (modulo I/O all in one)
Codice RS 7962652 7707 (modulo I/O digitale multiplexer)
Codice RS 7962655 7708 (modulo multiplexer diff a 40 canali)
Codice RS 7962659 7709 (modulo a matrice 6 x 8)
Codice RS 7962668 7710 (scheda multiplexer a stato solido da 60 V a 20 canali)
Codice RS 7962661 7711 (scheda multiplexer 2 GHZ, DUAL 1X4, 50 OHM)

Opzioni software
Kickstart www.tek.com/en/products/keithley/keithley-control-software-bench-instruments/kickstart

Accessori per cavi e interfacce

Codice RS 7600341 KPCI-488LPA (scheda di interfaccia IEEE-488 a basso profilo)
Codice RS 7600345 KUSB-488B (adattatore di interfaccia USB-TO-GPIB IEEE-488.2)
Codice RS 8470993 KUSB-488B (cavo parallelo da GPIB maschio a GPIB femmina)

Per l'elenco completo degli accessori, delle applicazioni e delle opzioni software, vedere la scheda tecnica

Kickstart www.tek.com/en/products/keithley/keithley-control-software-bench-instruments/kickstart

Per l'elenco completo degli accessori, delle applicazioni e delle opzioni software, vedere la scheda tecnica

Tenere lo strumento aggiornato e per migliorare le funzionalità, visitare il sito Web Tektronix per gli aggiornamenti software più recenti all'indirizzo https://www.tek.com/en/products/software

Settore automobilistico
Test sulle batterie
Progettazione embedded
Misurazioni e analisi di potenza
Istruzione
Test di produzione/risoluzione dei problemi
