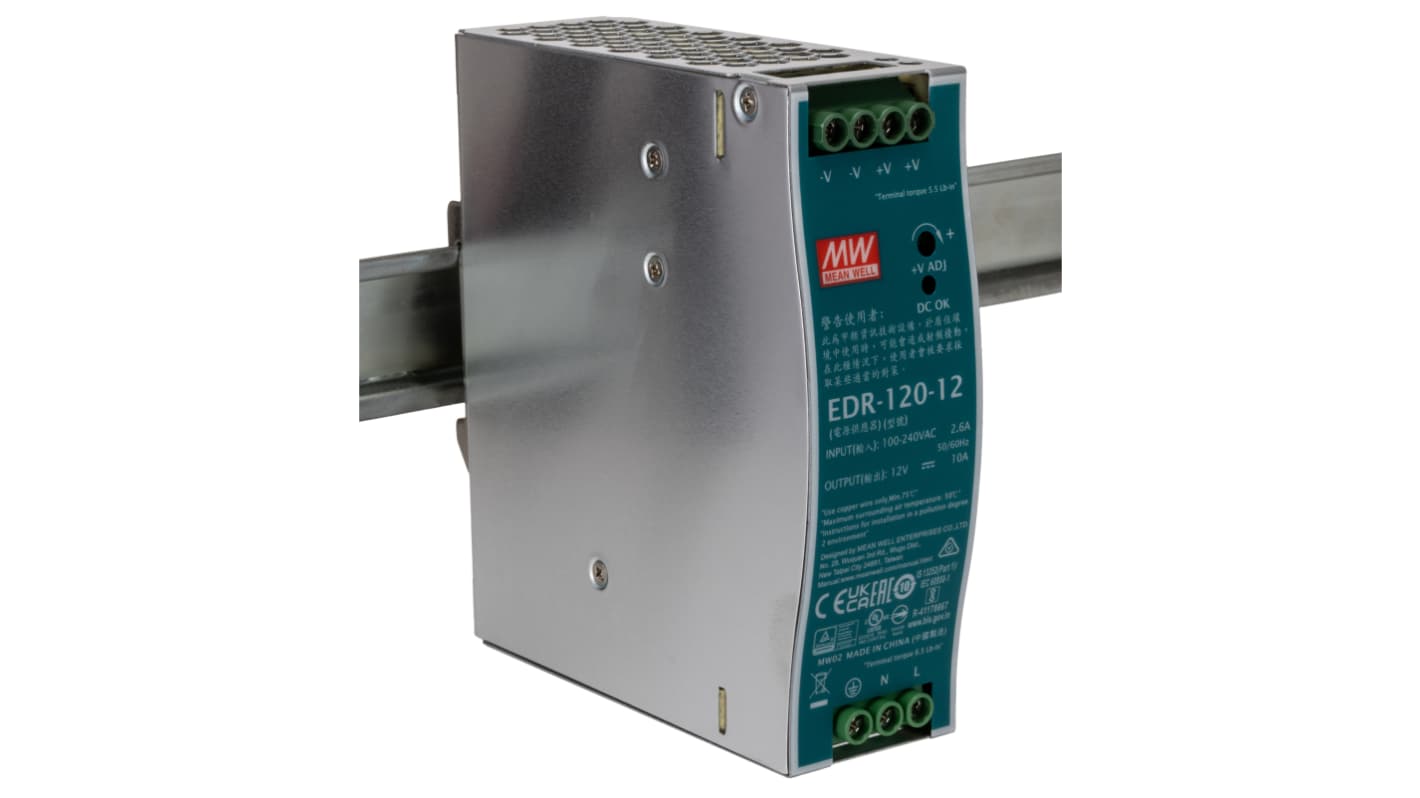

Alimentatore a montaggio su guida DIN MEAN WELL, 12V cc, 10A, 90 → 264V ca, 120W

Codice RS:: 122-2207
Codice Distrelec:: 300-01-976
Codice costruttore:: EDR-120-12
Costruttore:: MEAN WELL

Alimentatore a montaggio su guida DIN MEAN WELL, 12V cc, 10A, 90 → 264V ca, 120W

Sconto per quantità disponibile

Prezzo per Unità

40,86 €

(IVA esclusa)

49,85 €

(IVA inclusa)

5 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)*

8 Entro 2 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa).

* Le date di consegna possono variare in base alla quantità selezionata e all'indirizzo di consegna.

Consegna GRATUITA per ordini superiori a € 100,00

Unità	Per unità
1 - 4	40,86 €
5 - 9	38,83 €
10 +	37,12 €

Codice RS:: 122-2207
Codice Distrelec:: 300-01-976
Codice costruttore:: EDR-120-12
Costruttore:: MEAN WELL

Alimentatore industriale a uscita singola serie EDR Mean Well

Economici e sottili, gli alimentatori della gamma EDR possono essere installati su guide di montaggio TS-35/7.5 o TS-35/15 e sono stati progettati per consentire il risparmio di spazio negli armadietti. L'intera serie è conforme a EN61000-3-2 ed è stata progettata con contenitore in metallo per migliorare la dissipazione di potenza degli alimentatori.
L'intera serie è in grado di funzionare tra -20 °C e 60 °C in convezione dell'aria.
La serie EDR è una scelta ideale per molti settori, adatta per applicazioni induttive o capacitive.

Caratteristiche e vantaggi

• Gamma completa/ingresso c.a. universale
• Protezioni contro cortocircuito / sovraccarico / sovratensione / sovratemperatura
• Possibilità di installazione su guida DIN TS-35/7.5 o 15
• Raffreddamento per convezione naturale
• Approvazione UL 508 (apparecchiature per il controllo industriale)
• Livello di immunità industriale EN61000-6-2 (EN50082-2)
• Test burn-in a pieno carico 100%
• 2 anni di garanzia

Informazioni sull'applicazione del prodotto

L'alimentatore serie EDR di Mean Well è ideale per l'uso in sistemi di controllo industriale, apparecchiature di fabbricazione di semiconduttori, automazione industriale e apparecchiature elettro-meccaniche.

Perché utilizzare un alimentatore per guida DIN?

La flessibilità dei sistemi di montaggio per guida DIN consente l'installazione in tempi più brevi poiché tutti i dispositivi si innestano semplicemente nelle guide in metallo. Gli alimentatori possono essere organizzati facilmente su guide DIN all'interno di scatole a parete dove lo spazio è limitato. I dispositivi simili possono essere montati uno vicino all'altro riducendo la quantità di cablaggio richiesto. La maggior parte degli alimentatori sono raffreddati a convezione, pertanto non sono richieste ventole di raffreddamento.
Gli alimentatori c.a./c.c. su guida DIN sono ampiamente utilizzati in molte applicazioni industriali, di strumentazione e di automazione. Sono usati per alimentare un'ampia varietà di dispositivi ad azionamento c.c., tra cui sensori, motori, attuatori, solenoidi, relè e molto altro ancora.

Punti da considerare quando si acquista un alimentatore per guida DIN

Dimensioni per guida DIN - Ci sono tre tipi comuni di guide DIN. Profilo a cappello, sezione G e sezione C. La maggior parte hanno una profondità di 7,5 mm o 15 mm. Si consiglia di controllare se l'alimentatore è compatibile con la guida DIN utilizzata.

Tipi di protezione - È importante scegliere un alimentatore protetto da cortocircuito, sovraccarico, sovratemperatura o sovratensione. Alcuni alimentatori offrono anche una modalità hiccup che consente alla PSU di ripristinare il funzionamento dopo aver eliminato l'errore.

Tensione o corrente di uscita fissa o regolabile - In sistemi di prova è spesso conveniente avere la tensione c.c. regolabile; tuttavia, in altre applicazioni può essere importante un'alimentazione c.c. fissa.

Cablaggio e fili - Le linee di ingresso/uscita verso e dall'alimentatore devono essere più corte possibili con una grande area della sezione in modo da ridurre rumore e calore.

Efficienza - Scegliere un alimentatore con efficienza superiore all'89% per ridurre al minimo la quantità di dissipazione di potenza, soprattutto se il sistema si basa sul raffreddamento a convezione.

Gamma di tensioni di ingresso - Se l'alimentatore per guida DIN che si acquista deve essere utilizzato in Europa e Nord America, nonché nel Regno Unito, è necessaria una gamma di ingresso c.a. universale da 80 V c.a. a 264 V c.a.

Standard - Se l'alimentatore deve essere utilizzato negli Stati Uniti per il controllo di motori elettrici, deve essere conforme allo standard UL508, lo standard di sicurezza per le apparecchiature per il controllo industriali.

Attributo	Valore
Serie	EDR
Tipo	Commutatore
Fase elettrica	1
Tensione di ingresso c.a. o c.c.	c.a.
Numero di uscite	1
Tensione in ingresso	90 → 264V ca
Tensione di uscita c.a. o c.c.	c.c.
Tensione di uscita	12V cc
Corrente di uscita	10A
Potenza nominale	120W
Dimensioni	125.2 x 40 x 113.5mm
Larghezza	40mm
Altezza	125mm
Profondità	114mm
Rumore e ondulazione	100mV Pk-Pk
Caratteristiche speciali	Protezione contro la sovratensione e i cortocircuiti
Regolazione del carico	±1%
Standard soddisfatti	Conformità RoHS, TUV EN 60950-1, UL 508
Tipo di montaggio	Montaggio su guida DIN
MTBF	474.6kh
Temperatura minima	-20°C
Temperatura massima	+60°C
Gamma di regolazione della tensione di uscita	12 → 14V
